自吸式离心泵垃圾输送泵结构设计

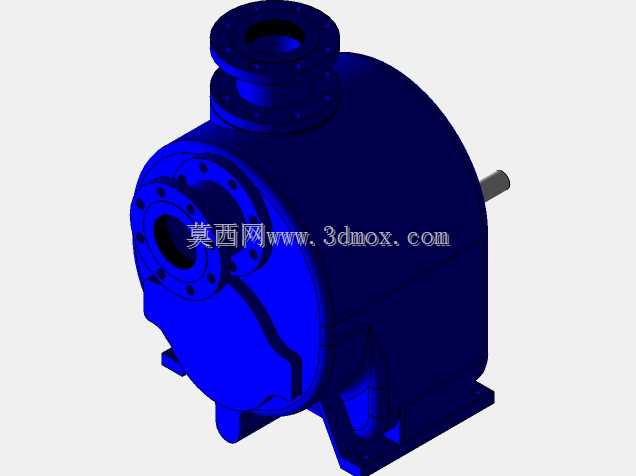

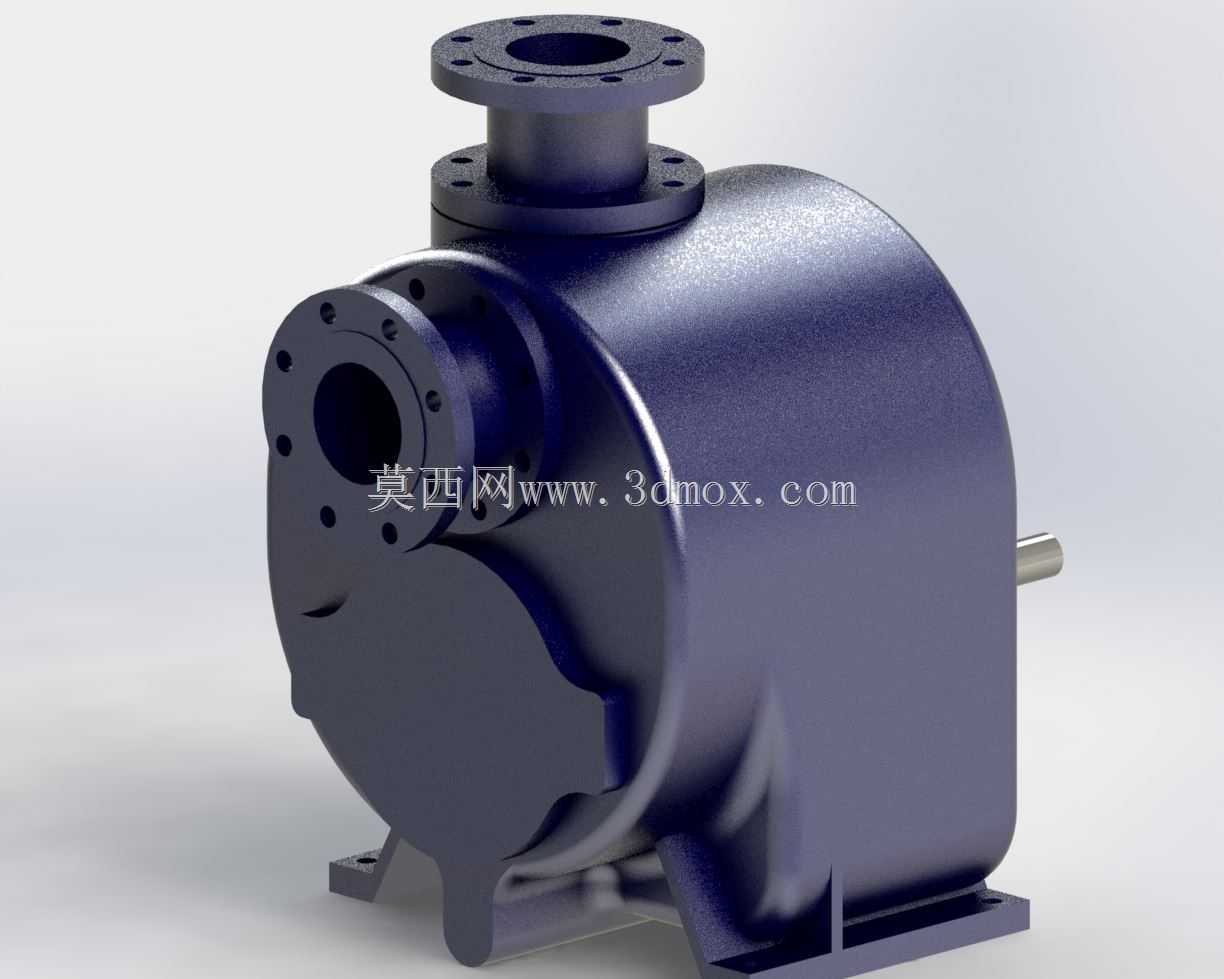

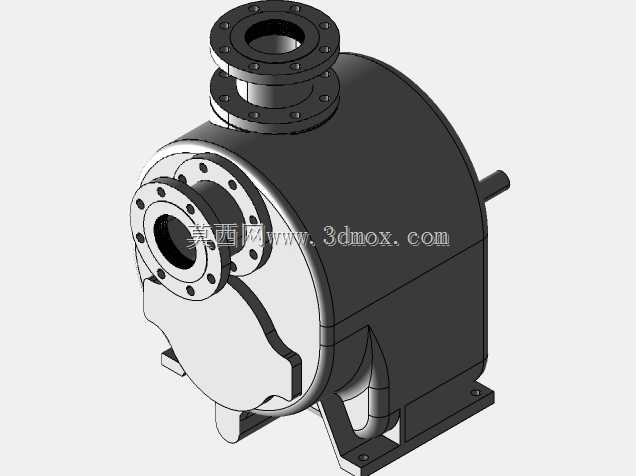

这款自吸式离心泵的结构设计，核心围绕含杂质流体的输送场景展开，在市政排污、餐厨垃圾处理、工业废水输送这类工况中，普通离心泵容易因进水管路存气无法完成自吸，每次启动前都需要人工灌泵，运维效率极低，而这款泵的结构设计从根源上解决了这个痛点。泵体采用蜗壳式流道设计，进水口与出水口均采用法兰连接结构，进水口位于泵体侧方轴向位置，出水口垂直向上布置，两个接口的法兰盘均预留了标准螺栓孔位，能够直接对接同通径的工业管路，不需要额外加工转接件，现场安装时可以直接匹配现有管路布局，减少现场改造工作量。泵体底部设置了一体式安装支座，支座上预留了地脚螺栓安装孔，安装时可以直接固定在混凝土基础或者钢制机架上，支座的受力位置经过加强处理，能够抵消泵运行时产生的振动，避免长期运行出现连接松动的问题。泵轴从泵体侧端伸出，用于对接驱动电机，轴伸位置的密封结构采用了适配含杂质介质的设计，能够避免输送过程中介质泄漏，同时也能阻挡外界杂质进入轴承腔损坏转动部件。从结构设计思路来看，这款泵的气水分离腔集成在泵体上部，首次启动前只需要在泵腔内部加注少量引液，后续启动时就可以自动抽除进水管路内的空气完成自吸，不需要在进水管路底部加装底阀，也省去了每次启动前灌泵的操作，大幅降低了运维人员的工作强度。泵腔内部的过流部件做了圆滑过渡处理，没有容易滞留杂物的死角，能够通过直径较大的固体颗粒，避免输送含纤维、固体碎屑的垃圾介质时出现流道堵塞的问题，相比普通清水离心泵，过流能力提升明显。在安装边界上，这款泵的整体外形紧凑，侧向进水、垂直出水的布局能够减少管路的弯折数量，降低管路沿程阻力损失，安装时只需要保证泵轴与电机轴的同轴度符合要求，进出水管路做好独立支撑，避免管路重量直接压在泵体法兰上，就可以保证长期稳定运行。日常运维时，只需要定期检查密封件的磨损情况，不需要对泵体内部结构做频繁拆解，适合在工况相对复杂、运维条件有限的场景下使用。
