1:32比例槽车四车道赛道人行跨桥

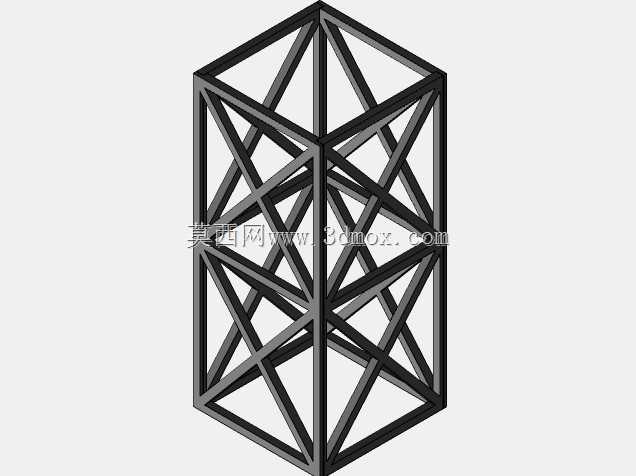

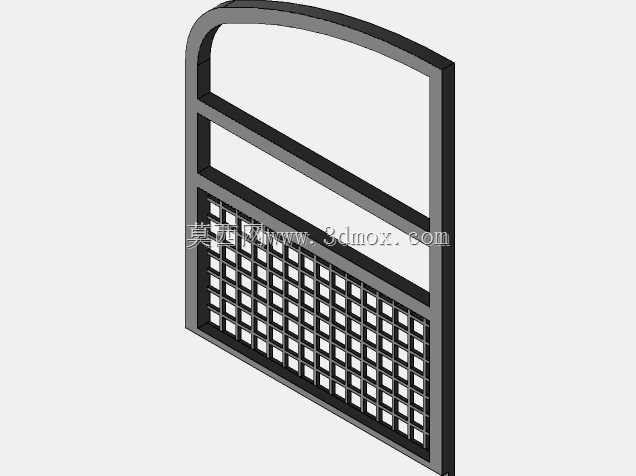

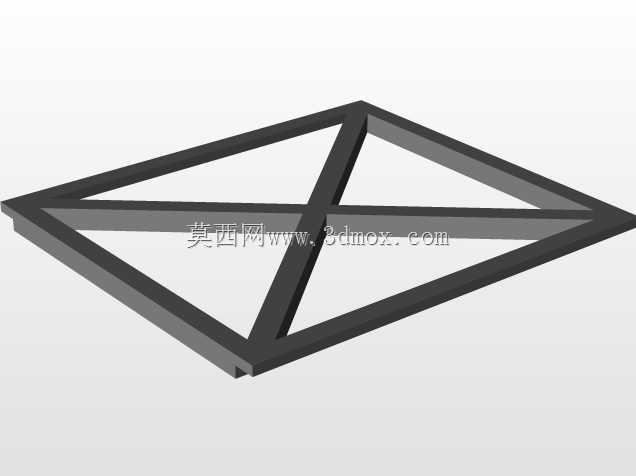

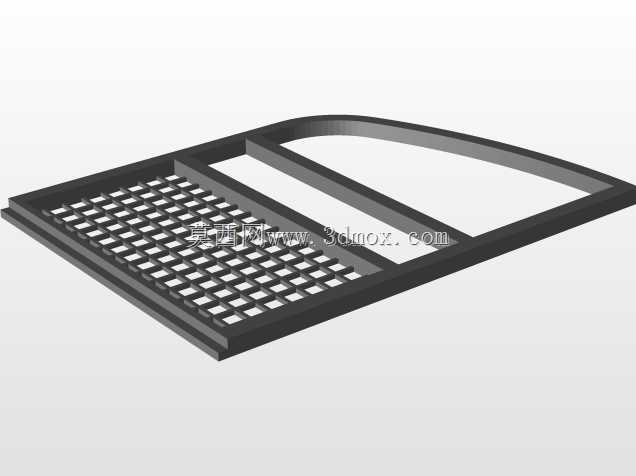

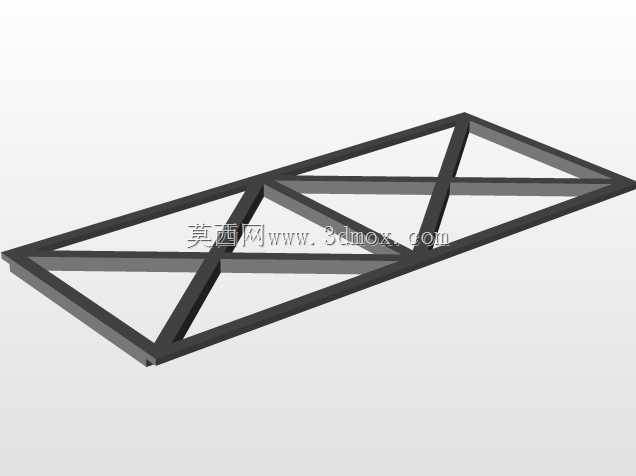

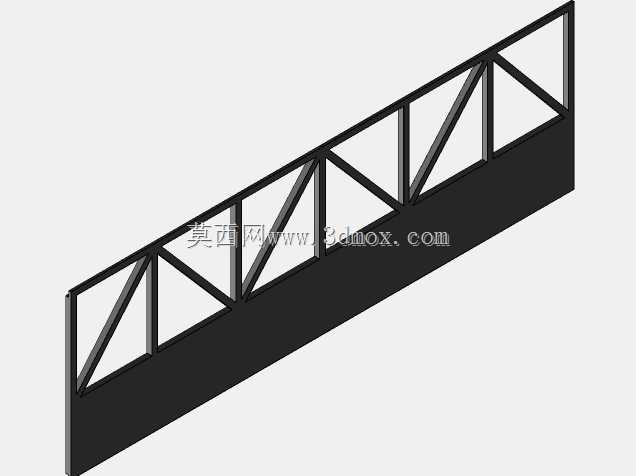

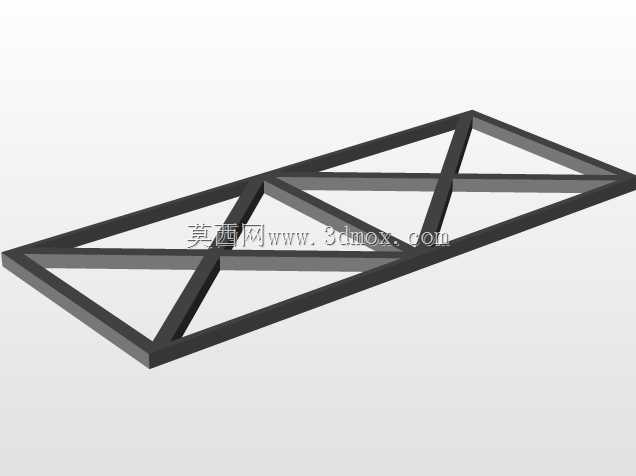

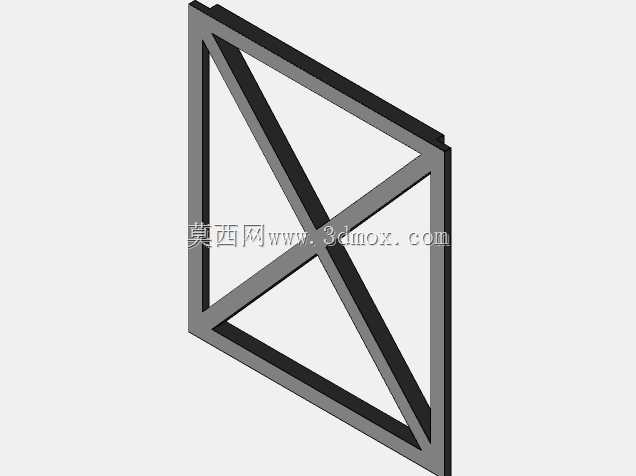

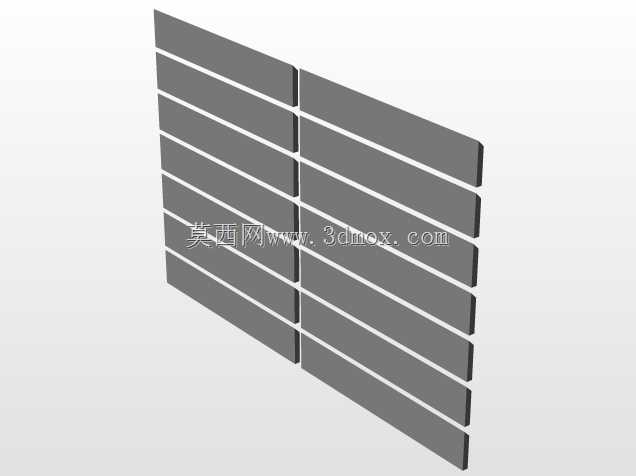

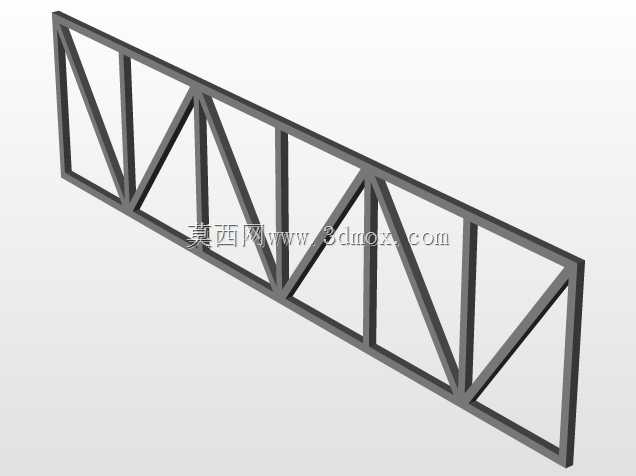

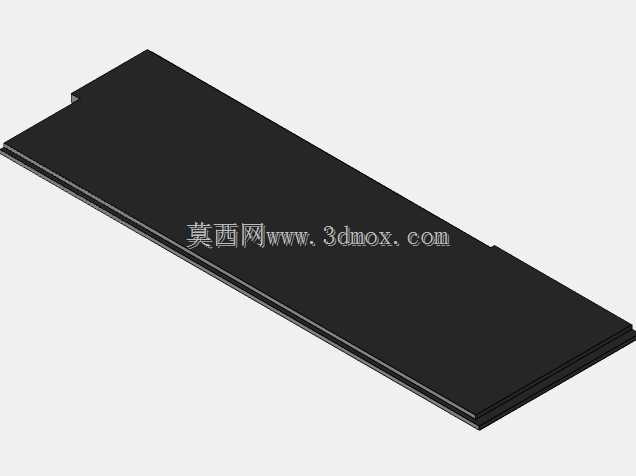

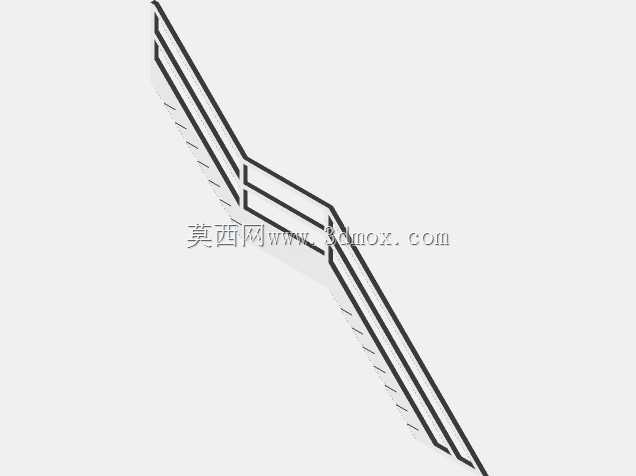

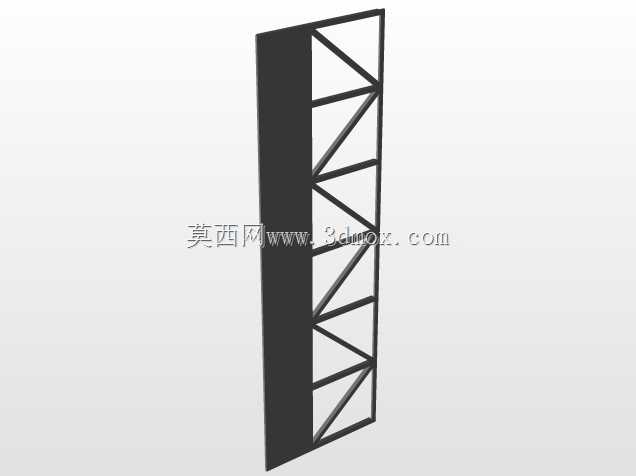

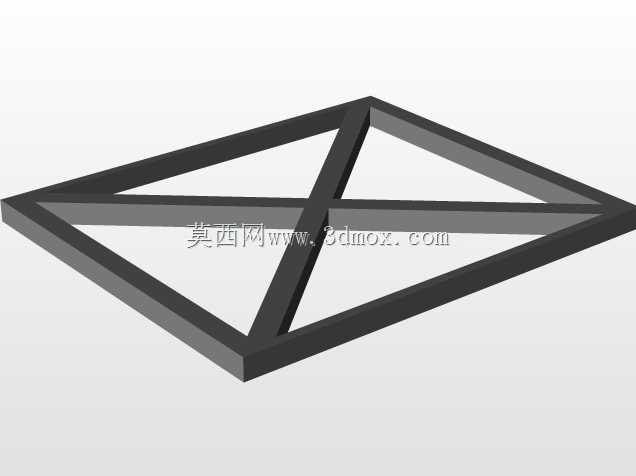

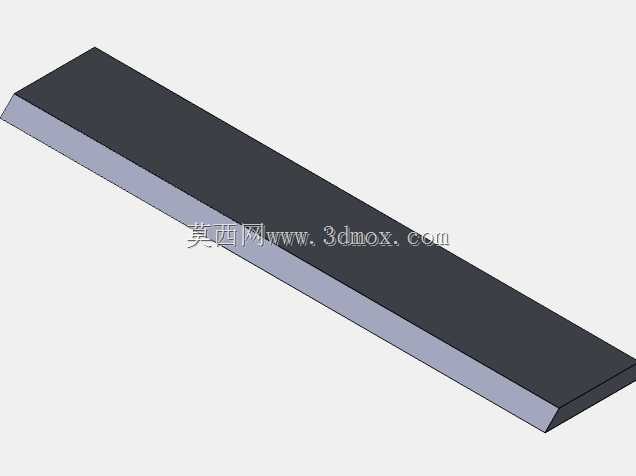

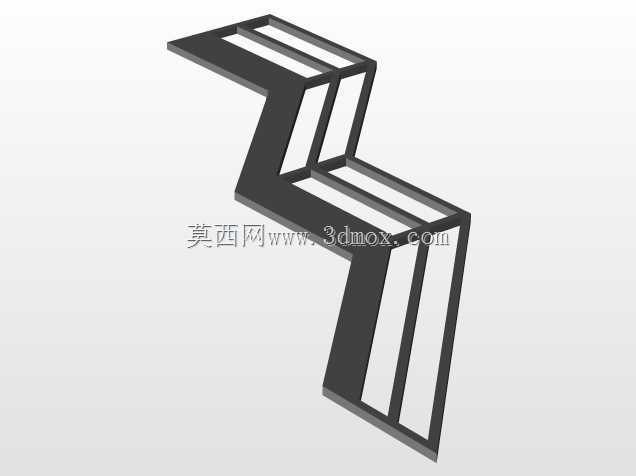

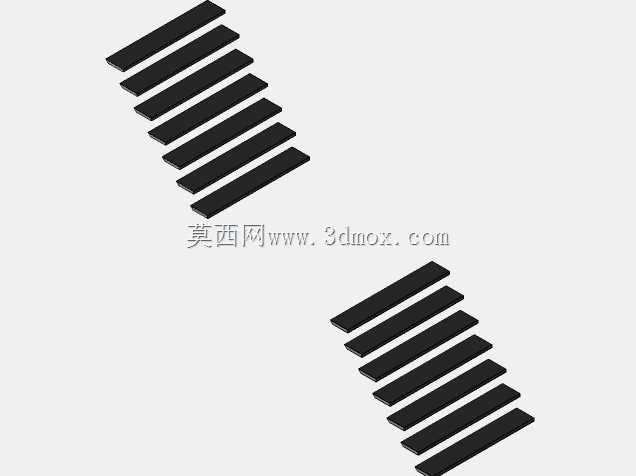

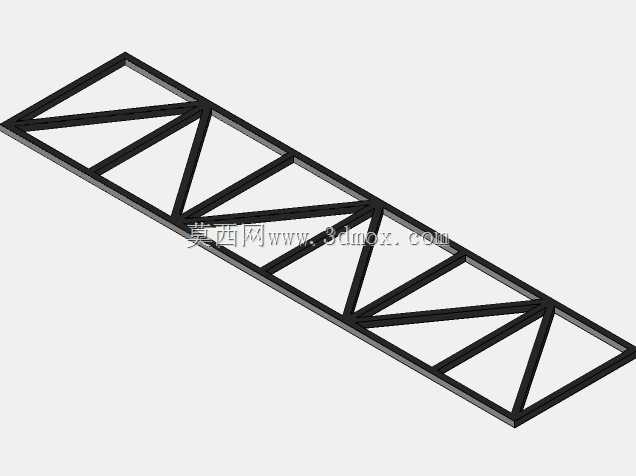

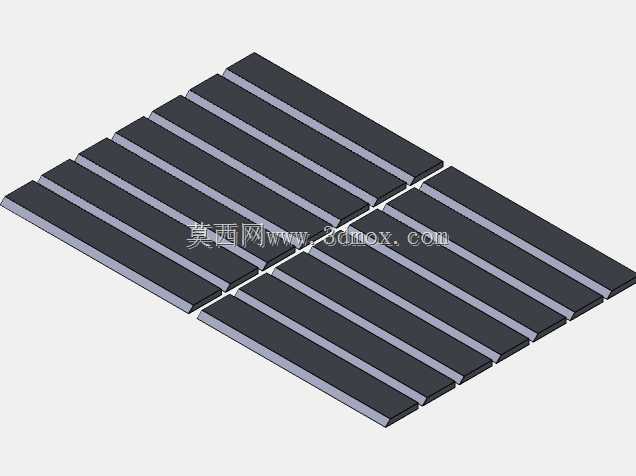

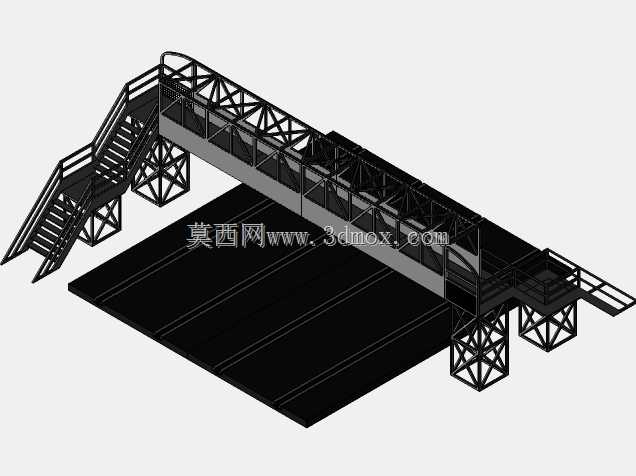

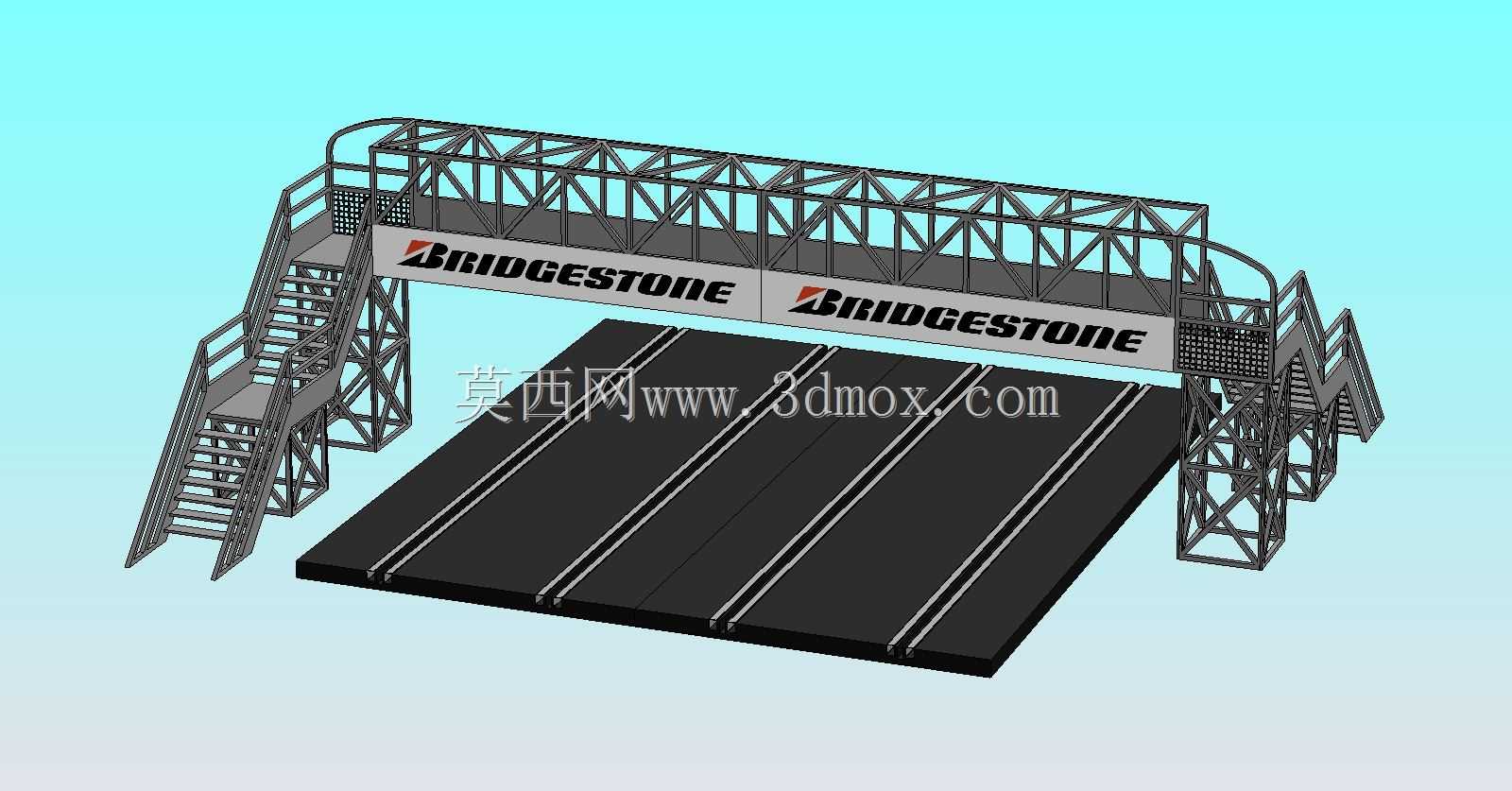

这套比例跨桥结构主要应用于1:32比例槽车竞速赛道的配套场景搭建，解决多车道并行赛道区域的人员动线跨线需求，避免观赛、运维人员穿行赛道干扰槽车竞速运行，适配四车道槽车赛道的通行净空要求。桥体主承重结构采用桁架式设计，主跨横梁为三角形腹杆拼接的空间桁架构型，在控制整体自重的前提下保障跨中承重刚度，两侧梯道同样采用桁架式支撑框架，梯步采用镂空防滑结构，兼顾比例还原度与结构稳定性，桥体两侧设置防护栏与品牌标识安装位，可适配不同赛事场景的标识挂载需求。设计阶段首先核算四车道槽车赛道的整体通行宽度，确定主跨净跨尺寸完全覆盖四条车道的总宽度，桥下净空高度满足1:32比例槽车的整车通行高度要求，不会对槽车高速通行造成空间干涉；两侧梯道的坡度按照常规人行梯道的舒适坡度等比例缩放，梯道宽度适配比例场景下的人偶通行需求，梯道与主桥衔接位置做过渡平台设计，避免上下梯时的动线转折局促。桥体底部与赛道基座的连接采用定位卡合结构，安装时可直接卡入赛道预设的安装槽位，无需额外粘接固定，方便赛道场景的拆装调整；主桁架的杆件截面尺寸按照等比例缩放的受力要求做了优化，避免杆件过细导致打印成型后易断裂，同时也不会因为杆件过粗破坏整体比例观感。两侧梯道对称布置在主桥两端，梯道支撑腿直接落地到赛道外侧的安装平面，与主桥两端的支撑立柱共同形成四点支撑的稳定受力体系，即使在频繁拆装、挪动场景下也不易出现结构变形。桥面上的通行平面做了防滑纹理处理，边缘的防护栏高度符合比例场景下的安全防护高度要求，主桥两端的桁架侧面预留了标识安装平面，可根据不同的赛事主题粘贴对应赞助商标识，还原真实赛事场景的跨桥视觉效果。整套结构拆分打印后可快速拼接组装，各部件的拼接定位做了防呆设计，不会出现装反、错位的问题，适配桌面级3D打印的成型精度要求，无需做额外的支撑打磨即可完成组装，既可以作为静态比例场景的展示组件，也可以搭配动态槽车赛道作为实际竞速场景的配套设施使用。
