200毫升双瓶针吹成型模具结构设计

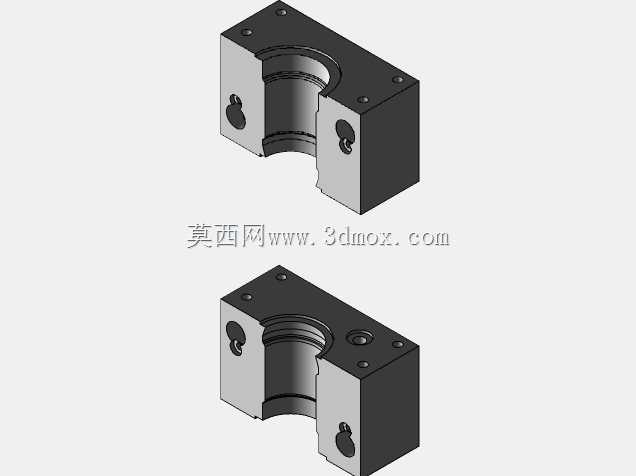

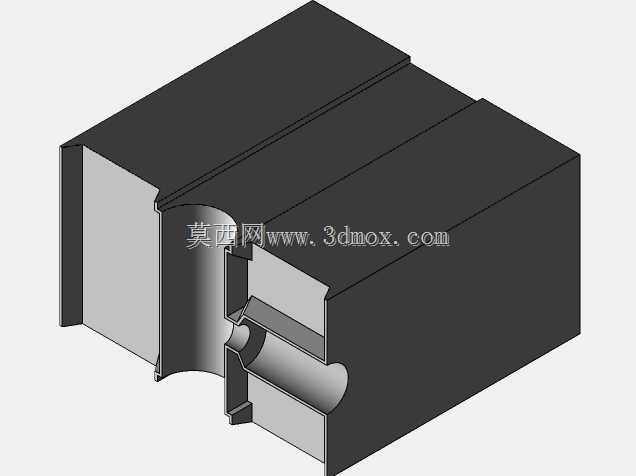

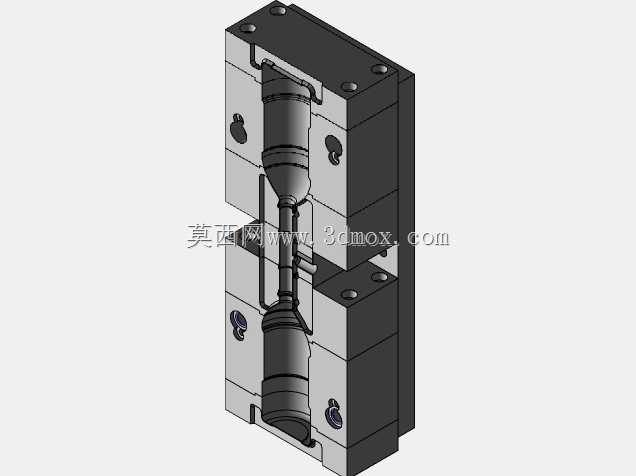

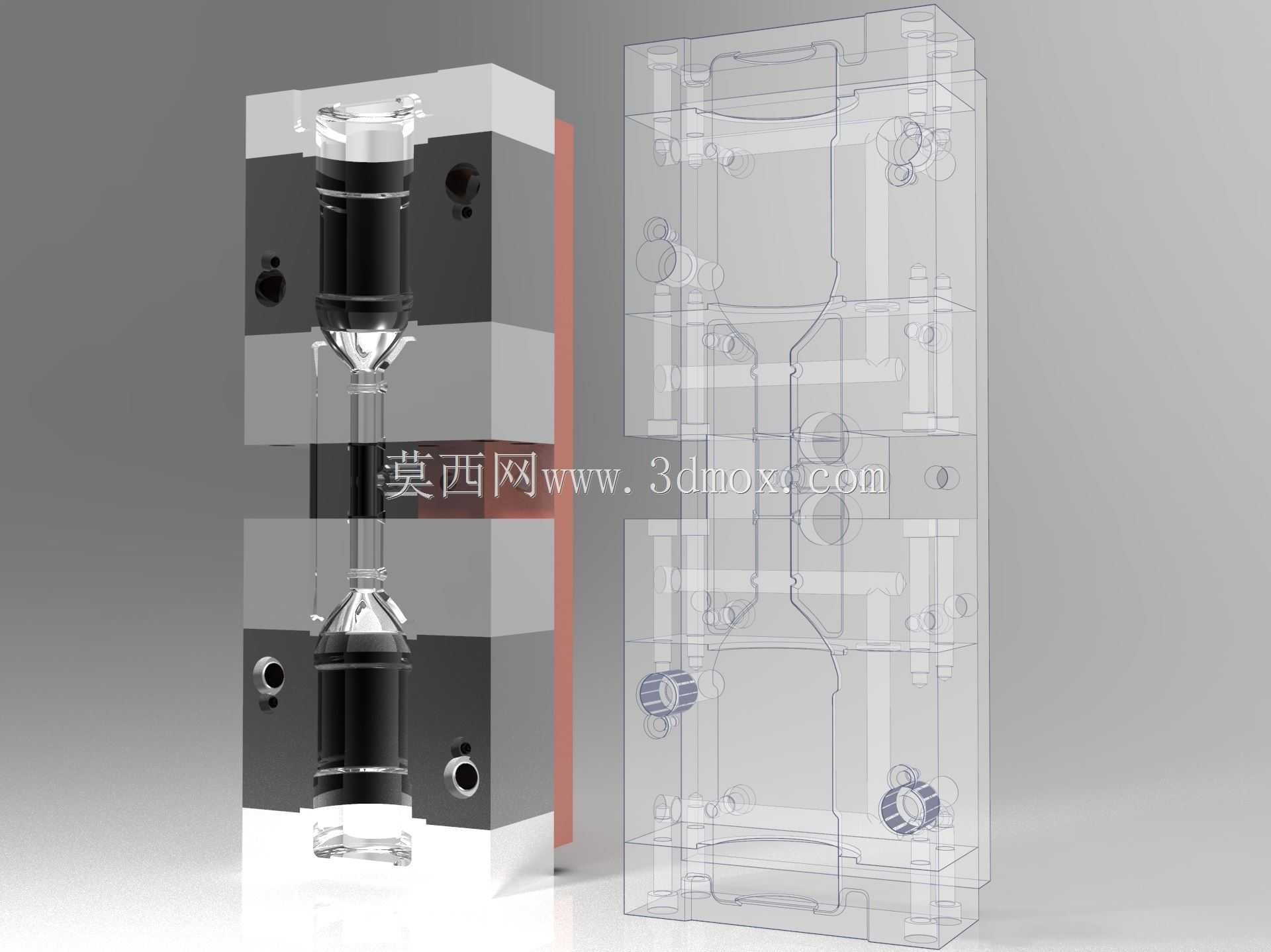

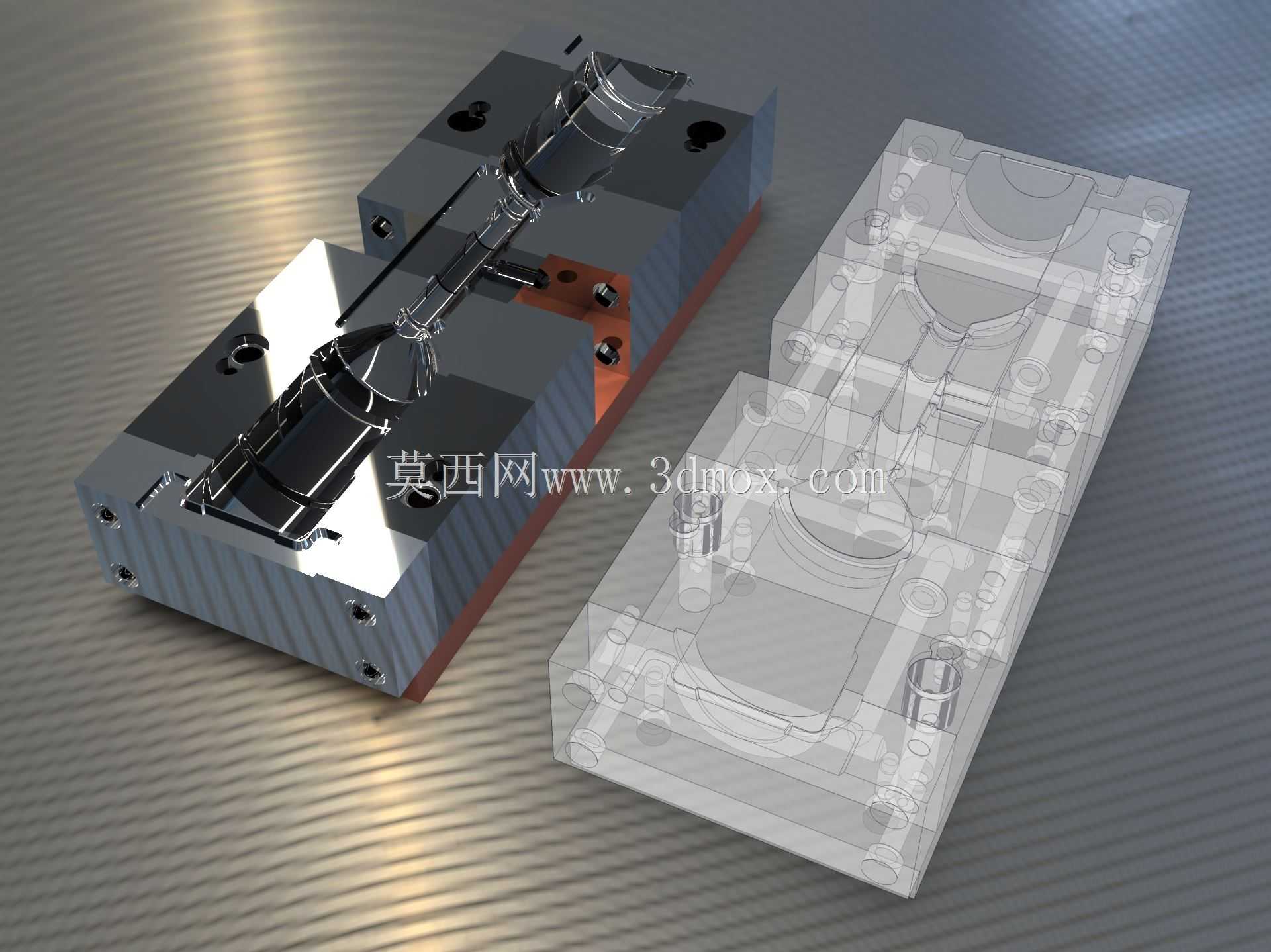

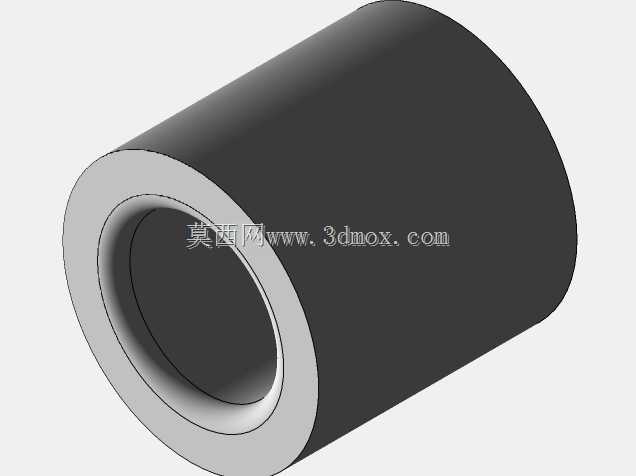

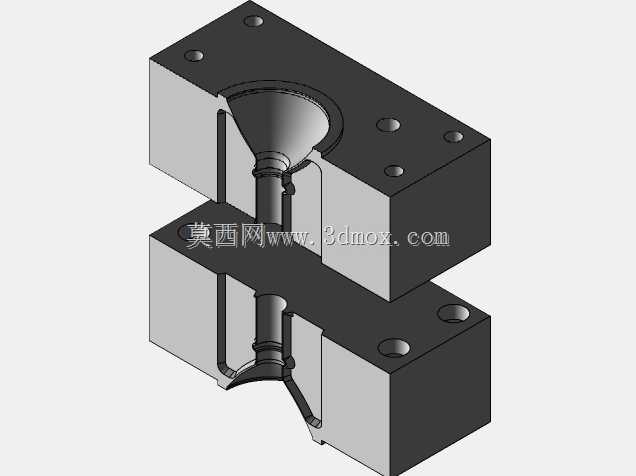

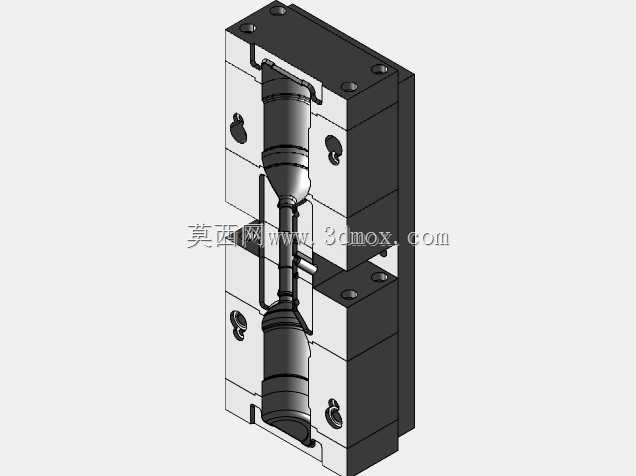

这套双腔吹塑成型模具，针对200毫升容量的窄口瓶型开发，适配国内主流的针式吹瓶机台安装，在饮品、日化包装生产线上应用十分广泛。整套模具采用前后模对合的结构布局，定模侧集成瓶身主体型腔与瓶口成型镶件，动模侧设置瓶底成型结构与吹气针对位通道，两个型腔沿模具长度方向对称排布，可在单次开合模周期内完成两个瓶坯的吹塑成型，有效提升单机台的生产效率。设计阶段优先考虑了吹塑过程中的排气需求，在型腔分型面边缘开设了深度0.02毫米的排气槽，避免瓶身表面出现困气导致的凹痕、缺料问题，同时在瓶身曲面过渡位置做了0.5毫米的圆角处理，既减少吹塑时的应力集中，也能降低脱模时的刮擦风险。模具的安装边界完全适配常规斜置式吹瓶机的模架安装尺寸，上下端面设置了标准的定位销孔与锁紧螺丝孔，无需额外加工转接板即可直接装夹固定，冷却水通道采用循环回路设计，沿型腔轮廓均匀排布，可保证成型过程中型腔温度均匀控制在合适区间，减少瓶身成型后的收缩变形差异。瓶口位置采用独立的镶件式结构，磨损后可单独更换，无需报废整套模仁，大幅降低后期的维护成本，吹气针的导向套采用耐磨铜合金材质，长期往复运动也不会出现对位偏差，保证瓶口的成型精度与密封性。这套模具的流道设计采用平衡式布局，两个型腔的进料距离完全一致，能保证两个瓶坯的加热、吹胀节奏同步，避免出现两个瓶身成型质量不一致的问题，模仁表面做了抛光处理，粗糙度达到镜面级别，吹制出的瓶身表面通透无划痕，无需额外的后处理工序即可直接进入灌装环节。针对吹塑过程中容易出现的飞边问题，分型面的贴合精度控制在0.01毫米以内，合模后可完全截断溢料，减少后续去飞边的人工工作量。
