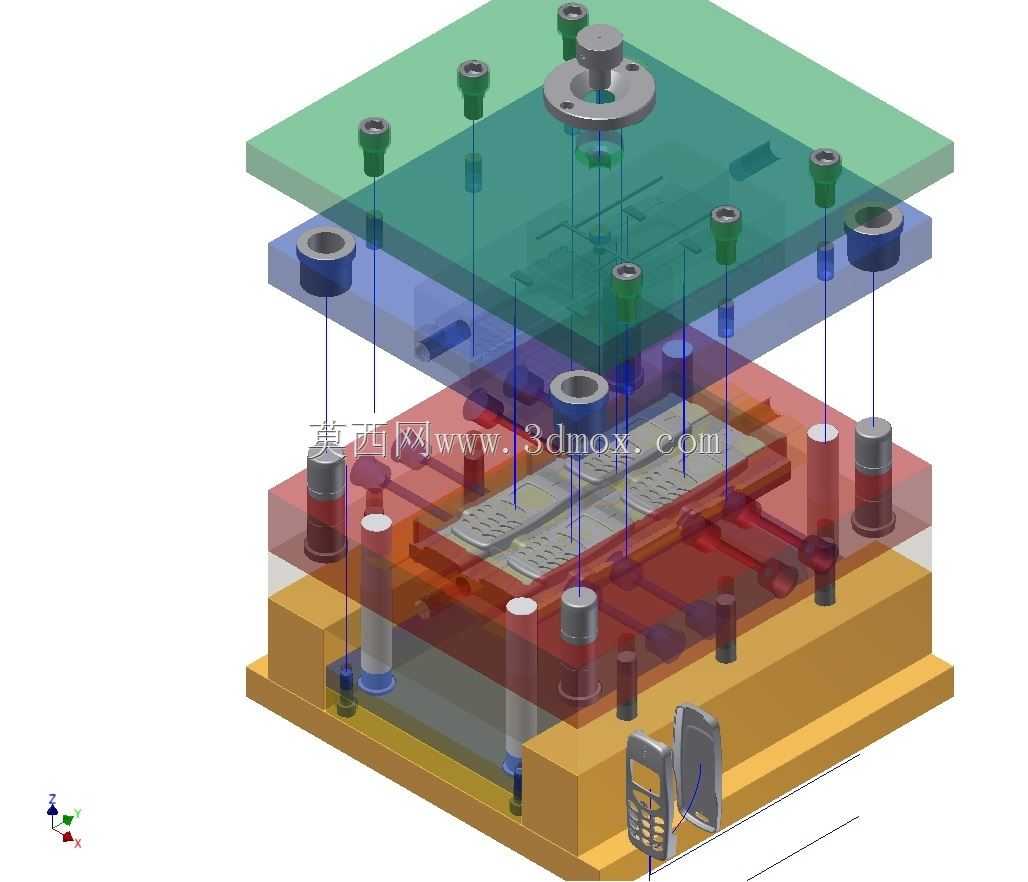

手机外壳注塑模具分层爆炸结构展示

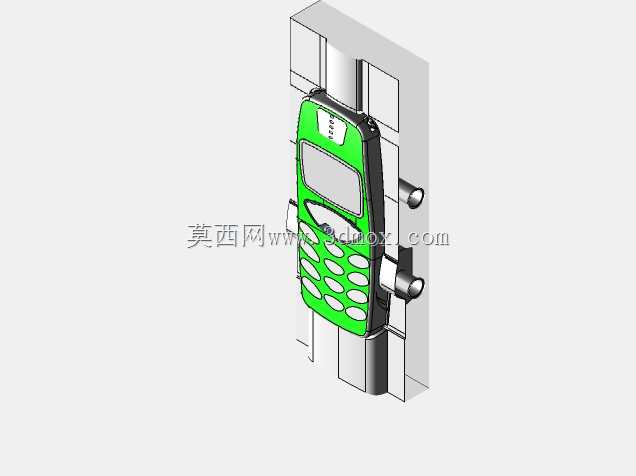

这套模具针对消费电子领域薄壁塑胶外壳的量产需求设计，适配卧式注塑机安装使用，核心成型目标为带侧边按键预留位、背部摄像头开孔的直板手机外壳，成型材料选用通用级ABS工程塑料，可满足日常手持设备外壳的抗冲击、表面高光无痕的成型要求。从分层爆炸结构能清晰看到整套模具的排布逻辑，定模侧集成了浇口套定位结构，主流道直接延伸至型腔中心位置，采用点浇口进料方式，能在开模时自动拉断浇口凝料，减少后续人工修剪浇口的工序，适配大批量连续生产的节拍要求。模具的分型面设置在手机外壳的侧边轮廓最大处，定模型腔做整体镜面抛光处理，保证成型后外壳外表面无合模线错位、无流痕缺陷；动模侧的型芯部分集成了多组斜顶结构，用来成型手机外壳内侧的卡扣位与侧边按键的避让槽，斜顶的倾斜角度控制在5度以内，避免顶出过程中出现卡滞、刮伤塑件内壁的问题。冷却回路采用分层环绕排布，定模侧的水路贴近型腔表面，间距控制在15毫米，保证型腔表面温度均匀，减少塑件冷却不均导致的翘曲变形；动模侧的水路围绕型芯与斜顶的安装间隙排布，避开顶杆与导柱的安装位，同时在壁厚较厚的卡扣位置单独设置局部冷却点，缩短整体成型周期。整套模具的导柱导套采用四角对称排布，导套嵌入定模板内做防尘密封处理，避免生产过程中塑料碎屑、粉尘进入配合面导致导柱拉伤；复位杆与弹簧配合实现合模前顶出机构的提前复位，防止合模时斜顶与型腔发生碰撞。安装边界上，模具的定位圈尺寸适配常规120吨级注塑机的定位孔尺寸，顶棍孔位置匹配注塑机的顶出杆排布，码模槽的宽度与深度符合通用注塑机的装夹要求，无需额外改装即可直接上机试模。顶出机构采用圆顶针与斜顶组合的方式，顶针排布在塑件的边缘与加强筋位置，避免顶出痕迹留在外壳外观面，顶针的高度与型芯表面齐平，防止出现顶针凸痕影响塑件装配。排气槽开设在分型面的熔体填充末端，深度控制在0.02毫米，既能顺畅排出型腔内的空气，又不会出现飞边毛刺问题。
