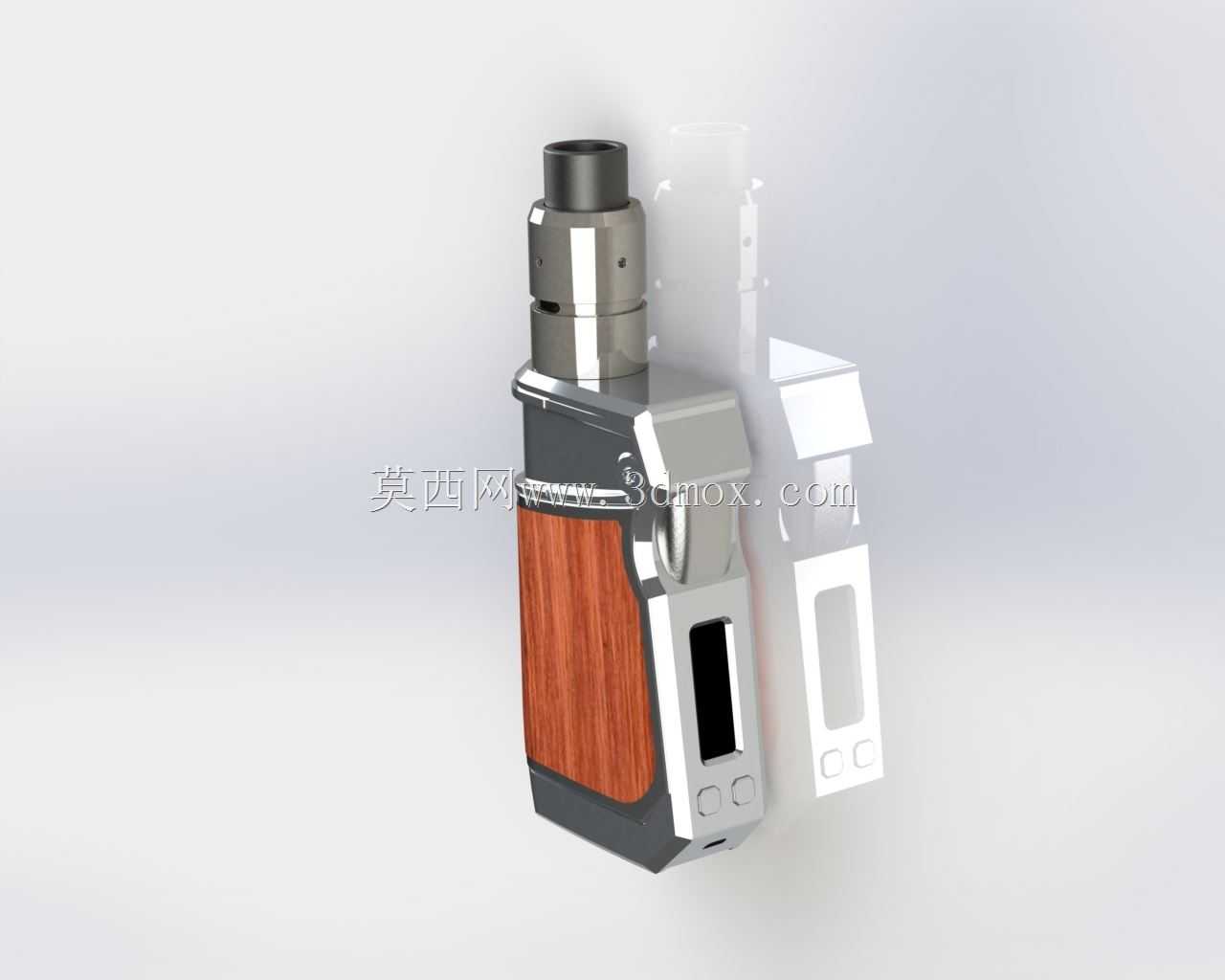

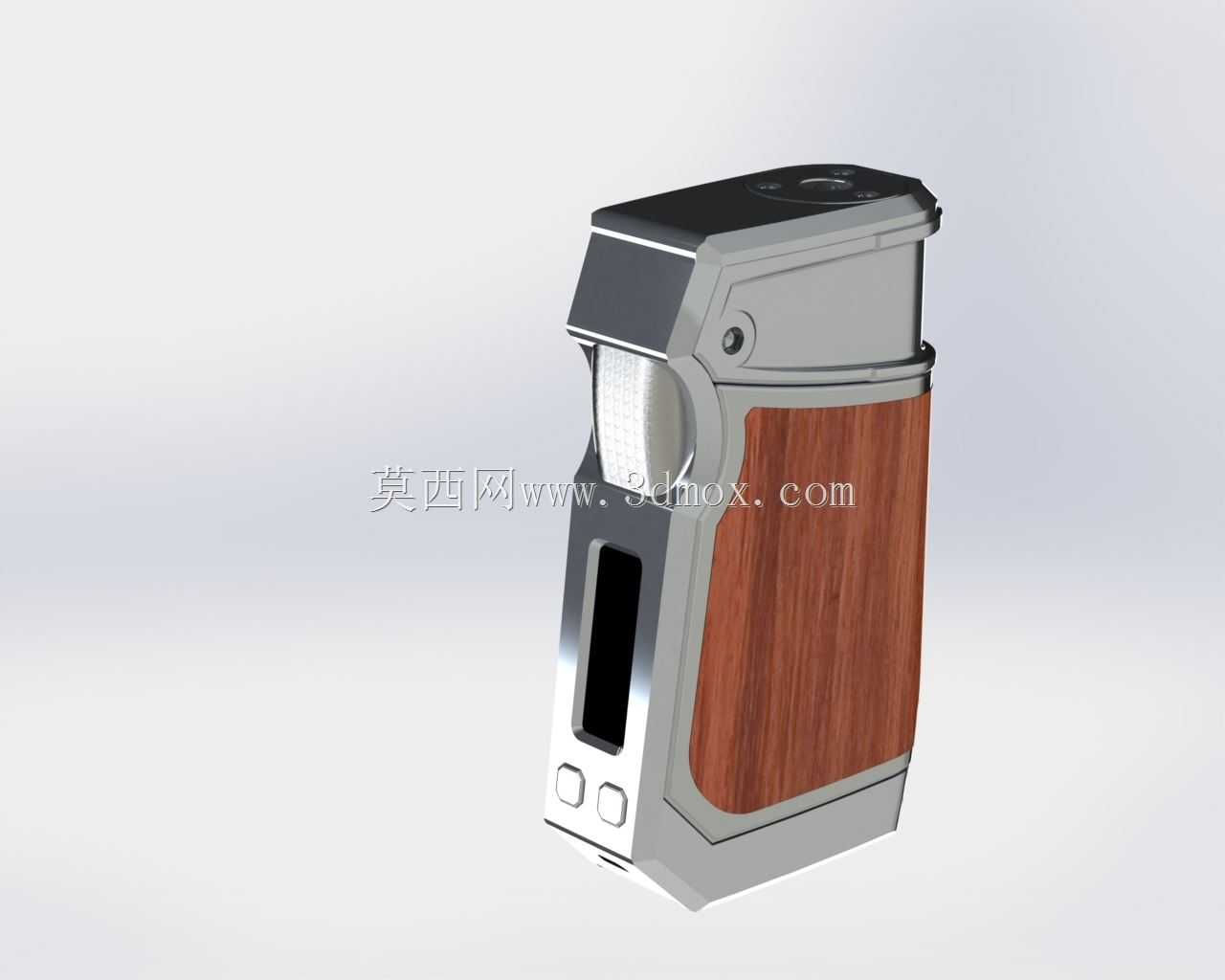

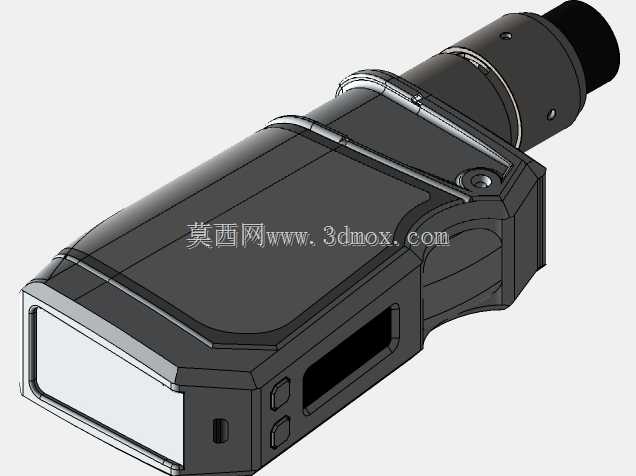

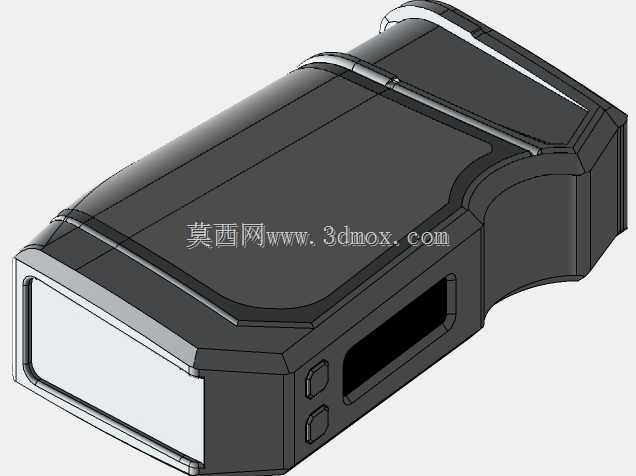

Sigelei款木纹金属调压电子烟设备结构

　　这款调压类汽化吸烟设备的结构设计，首先要考虑手持使用场景下的握持贴合度，日常单手握持操作时，机身侧面的木纹饰板区域对应手掌大鱼际贴合位置，做了微弧收边处理，避免直角硌手，金属中框的棱边全部做了R0.8的倒角过渡，长期握持不会产生压痕。设备实际使用时，顶部510通用接口适配市面绝大多数成品及DIY雾化器，接口下方的金属限位台阶做了1.2mm的下沉设计，能避免雾化器安装后出现晃动偏移，接口内部的正极触点采用弹性伸缩结构，伸缩行程0.5-1.5mm，可兼容不同长度正极引脚的雾化器，防止硬接触造成的引脚短路或接触不良。

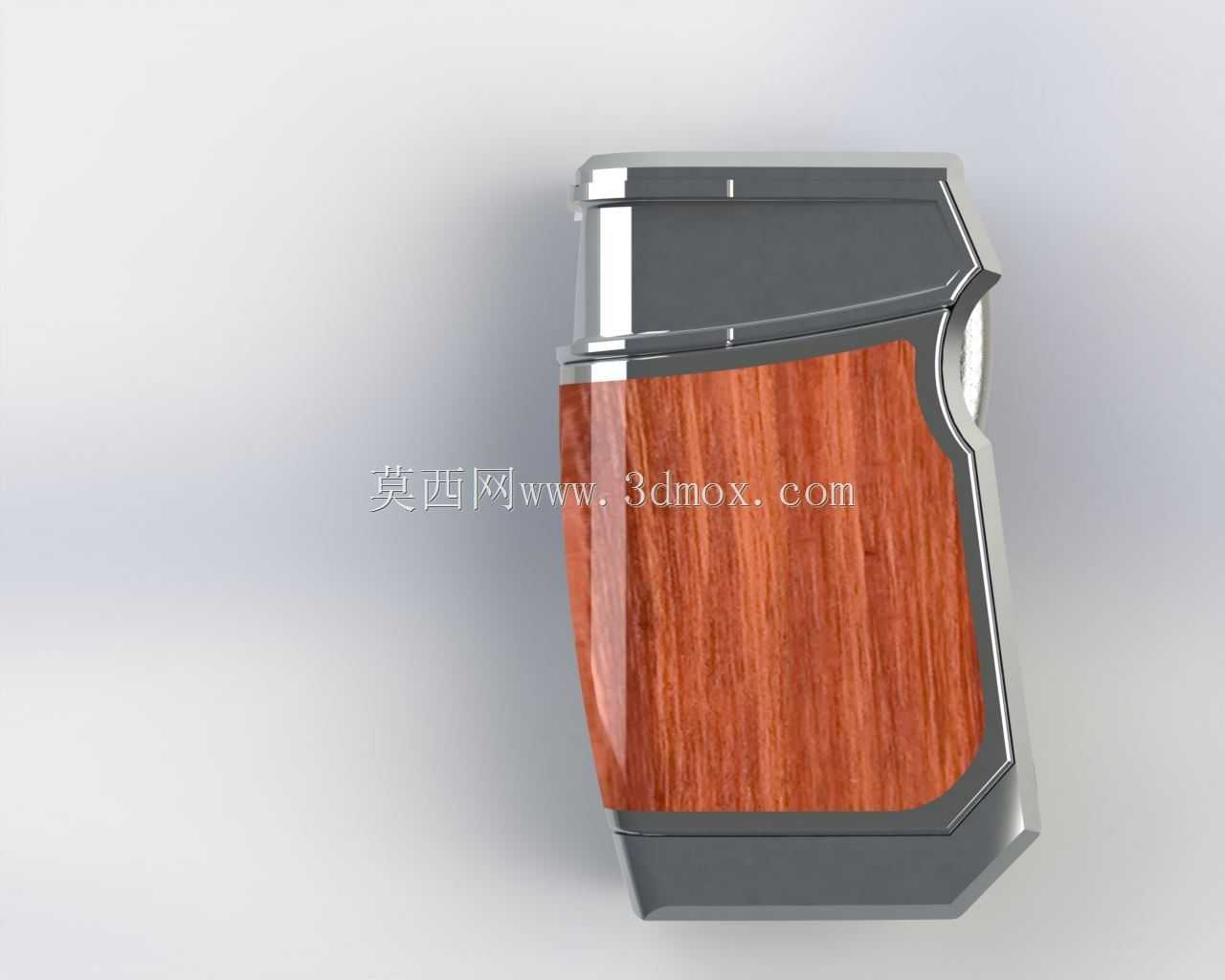

　　机身正面的显示屏开孔位置对应拇指自然放置的操作区域上方，视线平视时刚好能清晰看到屏显参数，下方的两个调节按键做了内凹式设计，按键表面做了防滑纹理，按压行程0.3mm，触发力度控制在1.2N，日常操作时不会出现误触，也不会因为按压力度过大造成疲劳。机身侧面的木纹装饰件采用嵌入式安装结构，与金属中框的配合间隙控制在0.1mm以内，既保证外观的整体性，也能避免日常使用中缝隙积灰，装饰件背后预留了0.2mm的背胶槽，粘贴后不会出现溢胶问题。

　　从安装边界来看，整机最大外轮廓尺寸控制在85mm42mm25mm范围内，底部的充电接口居中布置，接口周围做了1mm的沉台，适配市面上绝大多数Type-C充电线头，不会出现插头插不到位的情况。内部结构设计时，电池仓的尺寸适配单节18650规格动力电池，仓壁做了0.8mm的壁厚加强筋，既保证结构强度，也能给内部电路板、走线预留足够的排布空间，电池正负极接触片采用弹片式结构，接触电阻控制在5mΩ以内，大电流输出时不会出现明显压降。机身顶部的雾化器连接座与内部主控板之间预留了2mm的隔热间隙，防止长时间工作时雾化器的热量传导到电路板造成元器件过热，外壳金属部分与内部电路之间做了绝缘层隔离，绝缘耐压满足日常使用的安全要求。

　　设计过程中反复核对了真实量产产品的各部位比例，从雾化器底座的直径、油仓的高度，到机身调节按键的位置、电池仓的开合结构，都参考了实际产品的装配逻辑，各部件之间的装配间隙、卡扣配合量都按照量产产品的公差要求做了预留，不管是用来做外观结构参考，还是拆解学习消费类电子设备的结构排布逻辑，都能提供准确的尺寸参照。
