精轧机辊轴传动结构三维设计

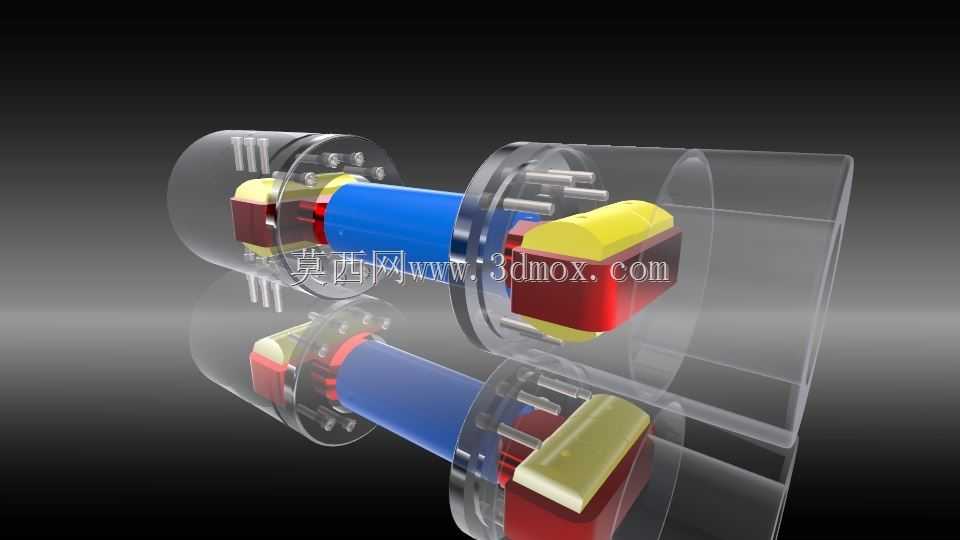

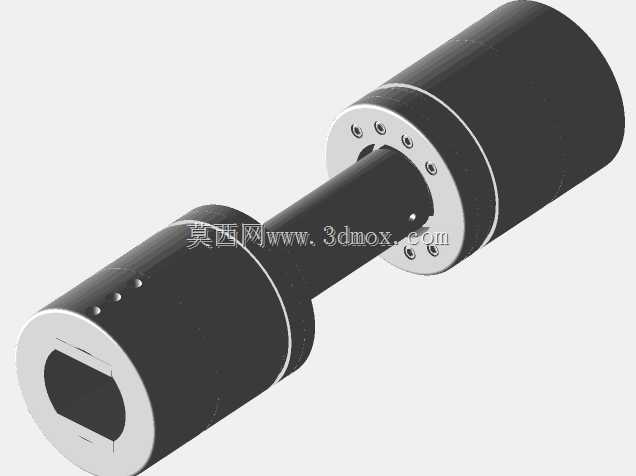

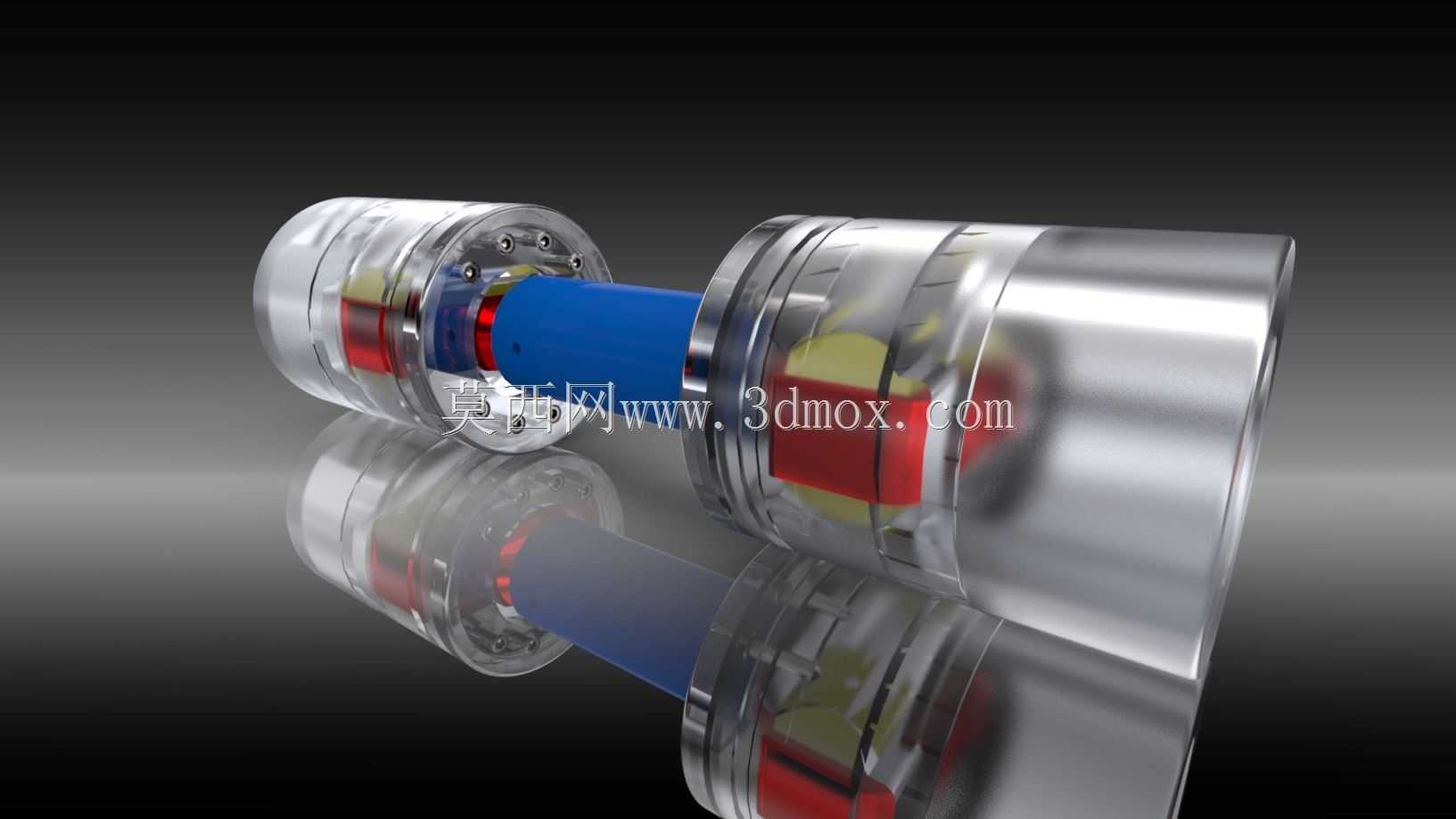

在热轧带钢、棒线材生产的精轧机组段，辊轴是直接承担轧件咬入、压下变形传递扭矩的核心受力部件，其结构合理性直接决定轧制过程的稳定性与成品材的尺寸精度。这套辊轴结构采用两端对称支撑的布局设计，中间辊身段与两端轴颈做同轴度严格管控，轴肩位置设置过渡圆角避免应力集中，适配高速轧制工况下的交变载荷冲击。从安装边界来看，两端轴颈分别匹配轴承座内孔的配合公差，轴端预留的锁紧结构可实现轴承内圈的轴向定位，靠近传动侧的轴头设计有平键键槽，可与联轴器或者齿轮箱输出端可靠连接，传递轧制所需的大扭矩。辊身与轴颈的衔接位置做了密封结构安装位，可适配双唇密封圈阻挡轧制过程中的氧化铁皮、冷却水侵入轴承腔，延长轴承维护周期。设计过程中优先考虑了辊系的拆装便利性，轴端的中心孔可作为加工、装配时的定位基准，也方便后期磨辊作业时的装夹找正。对称式的结构布局让辊轴在高速旋转时的动平衡更容易调校，减少轧制过程中的径向跳动，避免成品材出现表面振纹、厚度超差等质量问题。在实际产线应用中，这类辊轴需要配合轧机牌坊的窗口尺寸做适配，轴颈的长度尺寸严格匹配轴承座、密封组件、锁紧螺母的安装空间，不会出现装配干涉问题。传动侧的轴头长度经过核算，既保证联轴器的啮合长度足够传递峰值扭矩，也预留了一定的窜动空间，适配轧制过程中辊系受热膨胀带来的轴向位移。辊身内部可根据冷却需求设计通水孔道，配合旋转接头实现轧制过程中的辊身冷却，降低辊面热疲劳损耗，延长轧辊使用寿命。结构上的受力点经过有限元校核，在最大轧制力工况下，轴颈的弯曲变形量控制在允许范围内，保证辊缝的稳定性，支撑侧的轴承位采用过盈配合设计，避免重载下出现轴与轴承内圈的相对转动，防止轴颈磨损。
