多级齿轮传动变速箱结构三维设计

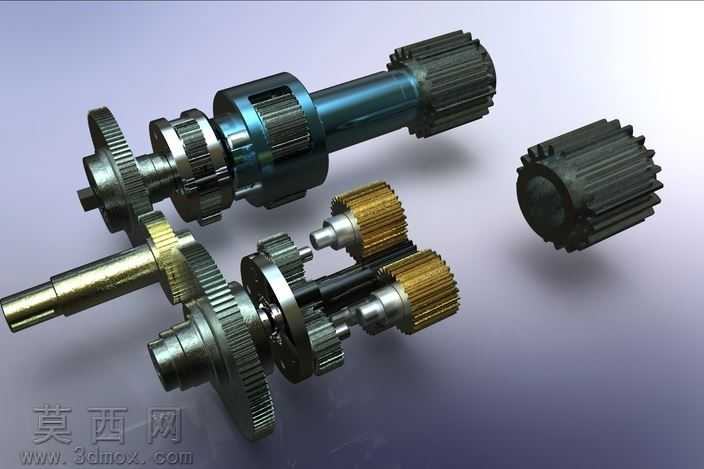

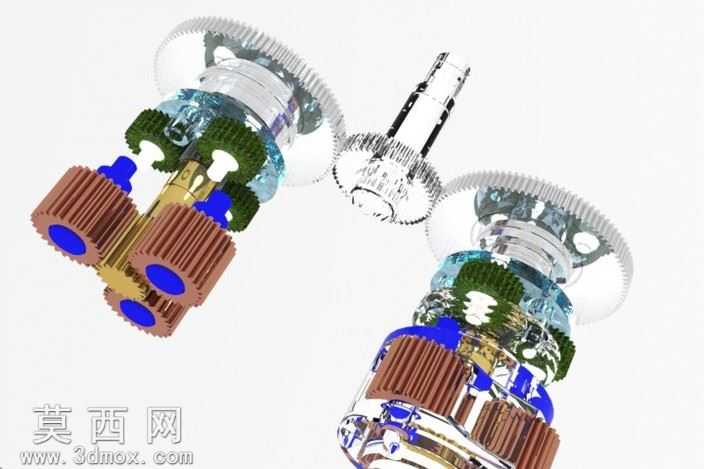

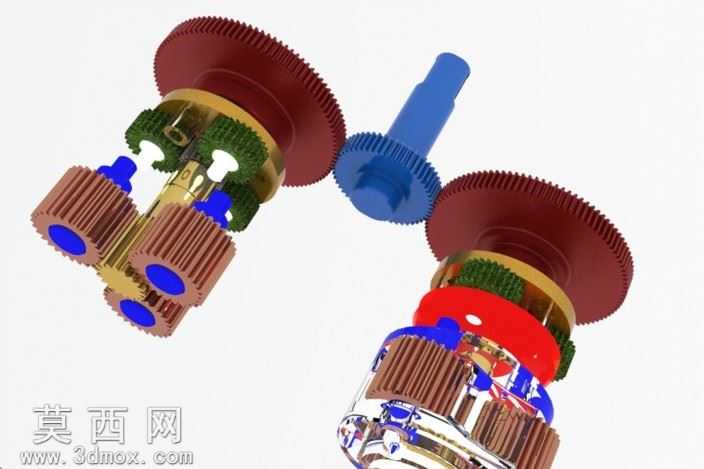

本作品为多级齿轮传动变速箱的三维结构设计，整体采用三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循机械传动设计的尺寸规范，对每一级传动的齿轮参数、轴系配合尺寸、限位结构的公差配合都做了精准还原，保证模型的结构合理性与工程参考价值。模型在渲染阶段针对不同零件赋予了差异化的材质属性：大直径从动齿轮采用暗红色金属漆材质模拟调质处理后的齿轮本体，中间啮合的小模数行星齿轮采用棕褐色金属材质体现齿面加工质感，蓝色的输入输出轴采用高亮工程塑料质感的材质做区分，红色的限位挡圈、金色的轴承衬套也分别匹配了对应的金属与非金属材质表现，通过光影渲染清晰展现各零件的装配层次与结构边界。从结构设计来看，该多级变速箱采用定轴轮系与行星轮系结合的多级传动架构，包含多组不同模数、不同齿数的圆柱齿轮啮合副，通过不同齿数比的齿轮组搭配实现多档位的转速扭矩转换，轴系部分设计有对应的轴肩、卡簧槽用于齿轮与轴承的轴向定位，齿轮与轴之间采用键连接传递扭矩，各级传动的齿轮啮合间隙、装配避让位都在建模过程中做了校验，避免出现结构干涉问题。设计思路上以还原真实多级变速箱的传动逻辑为核心，将内部的齿轮排布、轴系走向、限位结构都做了直观的可视化呈现，通过爆炸视角的渲染效果清晰展示每个零件的装配位置与配合关系，既可以作为机械传动教学的演示模型，也能够为变速箱的结构优化设计提供直观的三维参考，帮助理解多级变速的动力传递路径与齿轮啮合的工作原理，模型的每个零件都保留了可编辑的建模参数，方便后续根据实际设计需求调整齿轮模数、齿数比、轴系尺寸等关键参数，适配不同的传动工况需求。
