HSWL194型车用传动变速箱三维模型

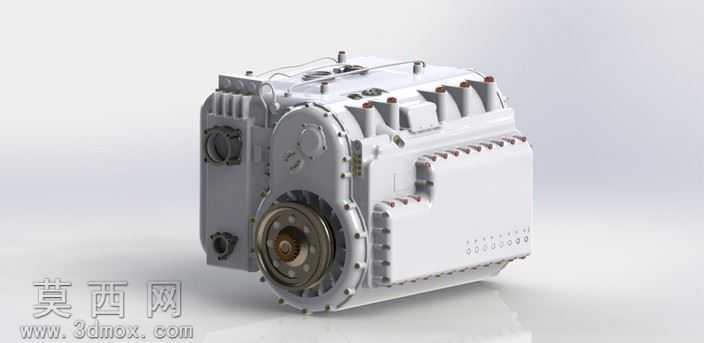

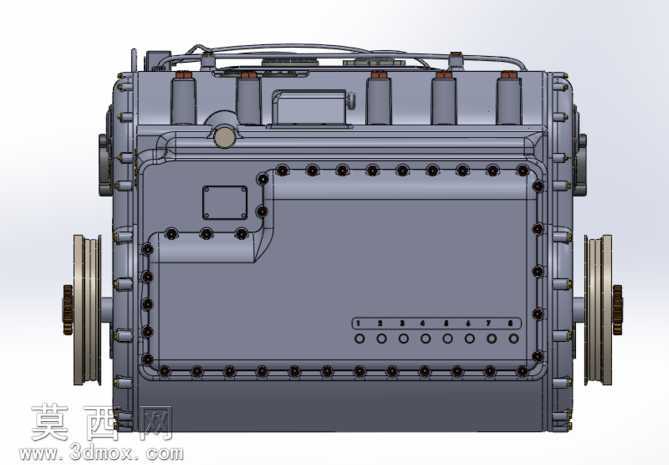

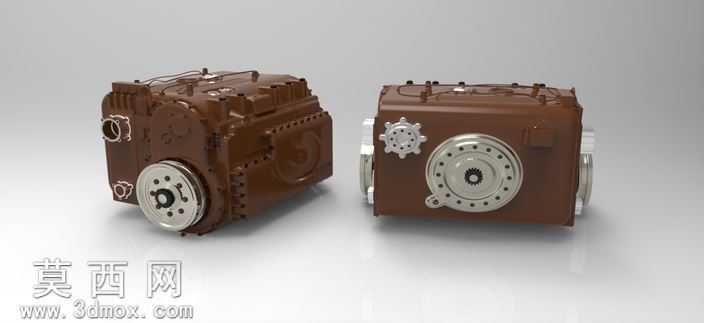

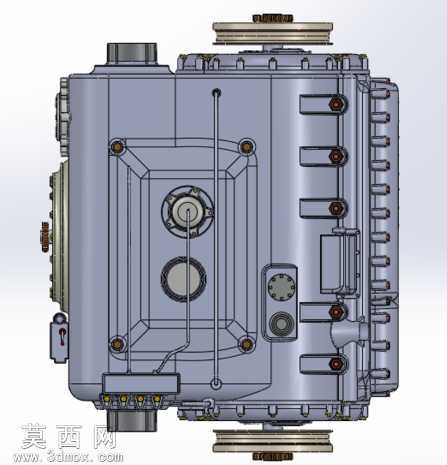

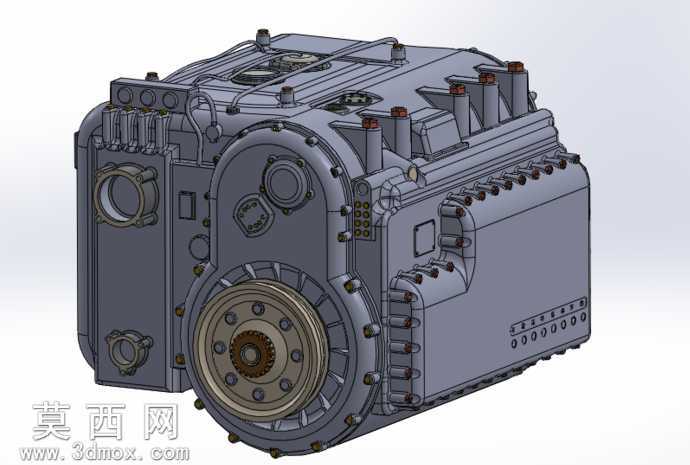

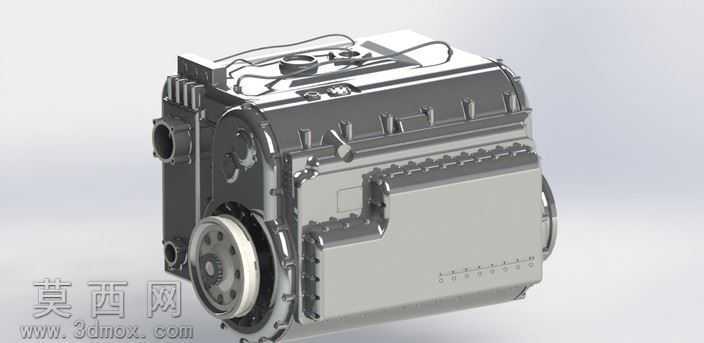

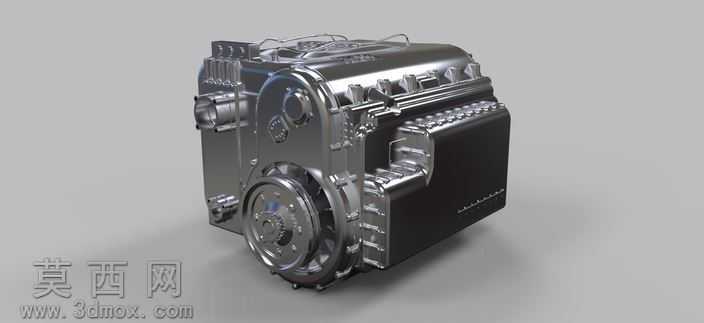

本模型为HSWL194型传动变速箱的高精度三维建模成果，建模过程严格参照实体变速箱的结构比例与装配关系完成。建模阶段首先对变速箱整体壳体进行特征拆解，通过拉伸、切除、拔模、圆角等基础特征构建出壳体的外部轮廓与内部腔体，精准还原了壳体表面的安装凸台、油路接口、螺栓孔位、散热筋条等细节特征，所有孔位的排布、凸台的高度尺寸均与实物保持一致，确保后续装配环节的干涉校验能够准确开展。针对内部传动核心结构，建模时按照定轴传动与行星传动的排布逻辑，依次完成输入轴组件、中间轴组件、输出轴组件、各档位齿轮、同步器、换挡执行机构的零件建模，每个齿轮的模数、齿数、齿宽、压力角参数均经过匹配校验，齿面轮廓通过渐开线方程精准生成，还原了齿轮啮合的准确结构关系；同步器的锁环、齿毂、结合套等零件的配合间隙也在建模时做了合理预留，符合实际机械装配的公差要求。输出端的连接法兰与连接盘结构，还原了端面定位孔、花键连接结构的细节，能够直观展示动力输出的连接方式。材质与渲染环节，针对变速箱壳体采用铸钢材质表现，调整材质的粗糙度、金属度参数，还原铸钢件表面略带粗糙的哑光金属质感，同时做了轻微的油污做旧处理，贴合车用变速箱长期使用的真实外观状态；外露的输出连接盘采用铝合金材质，设置更高的金属度与更低的粗糙度，表现出机加工金属件的光亮质感；壳体上的密封垫、管路接口等非金属部件，采用橡胶材质参数，还原橡胶件的哑光深黑质感。渲染阶段采用三点布光方案，主光从斜上方投射打出壳体的主体轮廓与结构阴影，辅光从侧方补光消除暗部死黑，轮廓光从后方勾勒壳体边缘，突出整体的体积感，同时添加柔和的环境反射，让金属材质的表现更加真实自然。整体模型完整还原了该款变速箱的外部装配特征与内部传动逻辑，可用于传动结构教学、整车动力匹配仿真、变速箱维修培训等场景，能够直观展示动力从输入轴进入后，经过不同档位齿轮组变速变矩，最终从输出端传递的完整传动路径，清晰呈现变速箱内部各部件的配合关系与工作原理。
