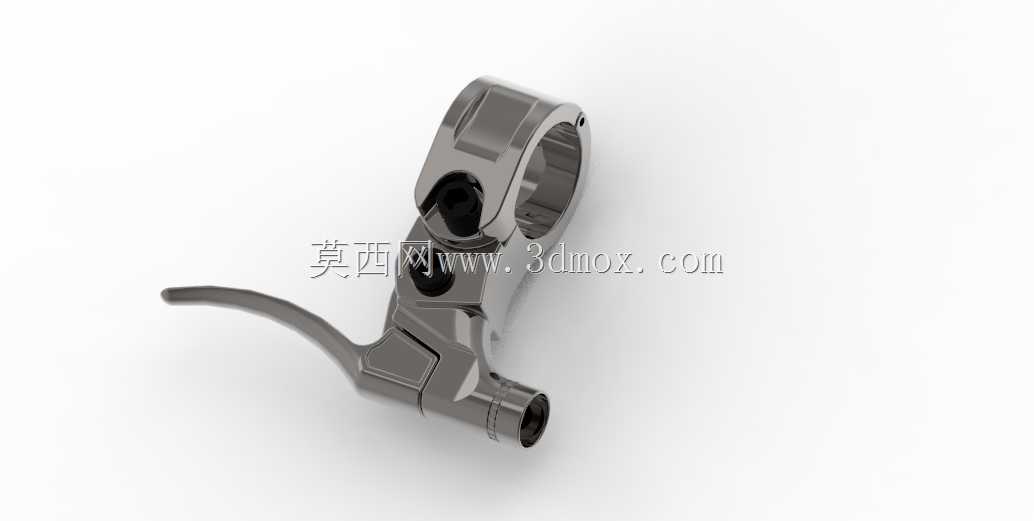

OdysseyM2款自行车制动杠杆结构设计

这款制动杠杆是面向小轮车特技骑行场景开发的操控部件，核心作用是将骑手的手部握力转化为制动系统的驱动拉力，实现骑行过程中的减速与驻车控制。从实际使用场景来看，小轮车特技动作对制动部件的抗冲击性、操控灵敏度要求远高于普通通勤自行车，骑手在做抬轮、转把、落地动作时，需要制动杠杆能提供线性的制动力反馈，同时不能出现结构干涉、受力断裂的问题。

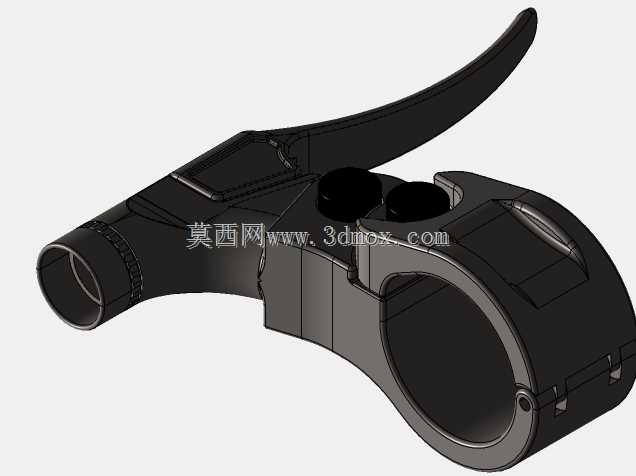

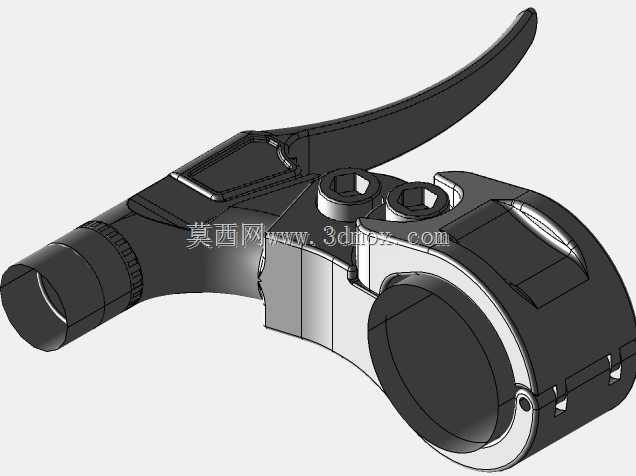

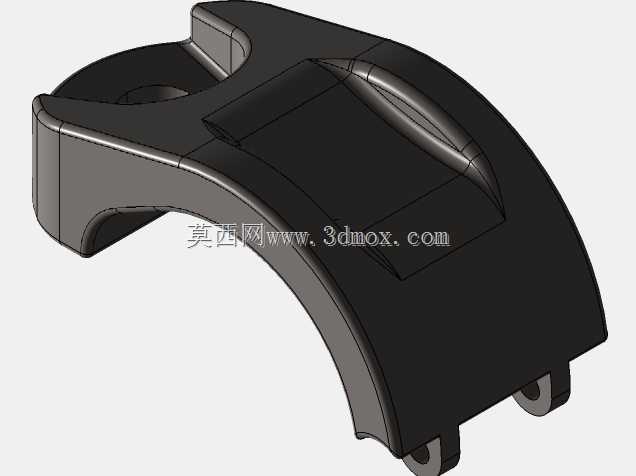

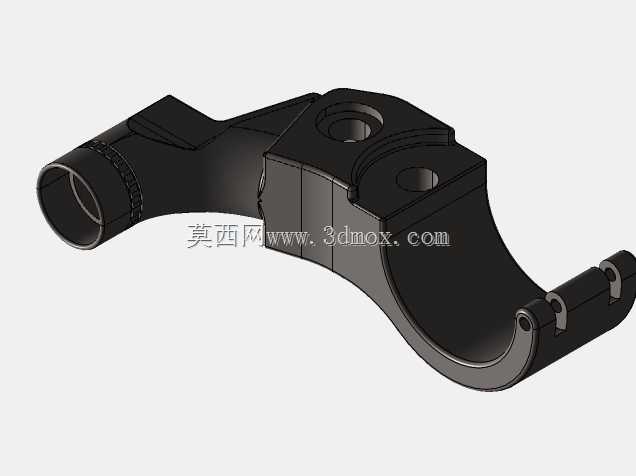

设计过程中首先确定了安装边界：杠杆的夹持环采用开口式抱箍结构，适配标准直径的小轮车车把管径，夹持环的开口宽度、锁紧螺栓的安装位置经过反复校核，既保证安装后与车把的抱紧力足够，不会在剧烈颠簸、冲击时出现转动移位，又不会因为夹紧力过大造成车把管壁的压痕损伤。杠杆的握持段做了贴合人体指腹的弧度处理，握持区域的长度适配成年骑手单指到双指的操控习惯，握距可以通过端部的微调结构进行小范围调整，适配不同手掌大小的骑手使用需求。

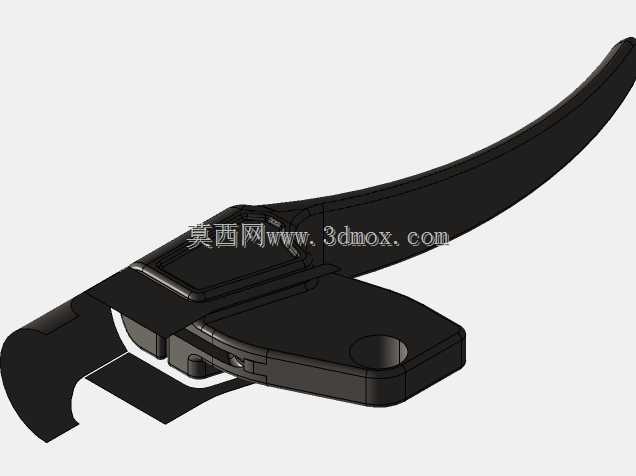

结构设计上，杠杆的转轴位置做了受力优化，转轴孔内嵌耐磨衬套，减少长期反复扳动造成的磨损旷量，保证制动触发的一致性。杠杆本体采用等强度变截面设计，在握持端、转轴连接、夹持座这几个核心受力区域做了局部加厚，非受力区域做了合理的挖槽减重，在保证整体结构强度满足特技骑行冲击载荷要求的前提下，尽可能降低部件自重，减少车把端的额外负重。制动拉线的走线槽做了圆滑过渡处理，避免拉线在扳动过程中出现硬折、卡滞，保证拉力传递的顺畅性，拉线锁紧位置的固定结构做了防松设计，避免长期振动下拉线松脱导致制动失效。

外形处理上，所有外露的棱边都做了圆角钝化处理，避免骑手在做动作时被尖锐边角划伤，杠杆的扳动行程经过校准，从初始位置到最大制动位置的扳动角度符合日常操控的肌肉记忆，不会出现行程过长导致制动手感偏软，或是行程过短导致容易误触发制动的问题。夹持环与杠杆本体的衔接位置做了平滑过渡，没有突兀的结构凸起，在转把动作时不会和骑手的手套、把套产生剐蹭干涉，适配小轮车常见的把套、把塞安装尺寸，不需要额外修改车把部件就能直接完成装配。
