SCH10s级316不锈钢90度长半径对接弯头

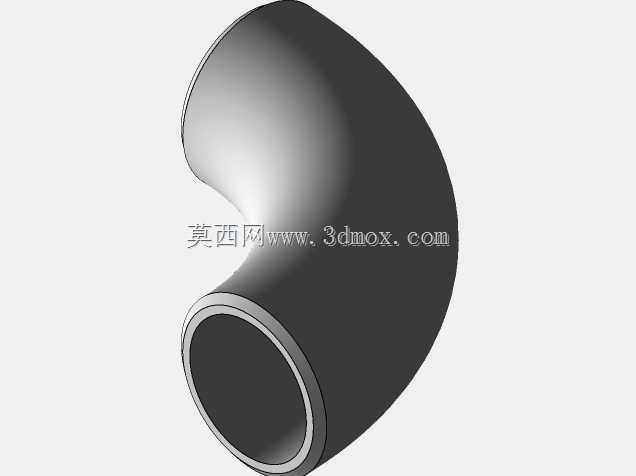

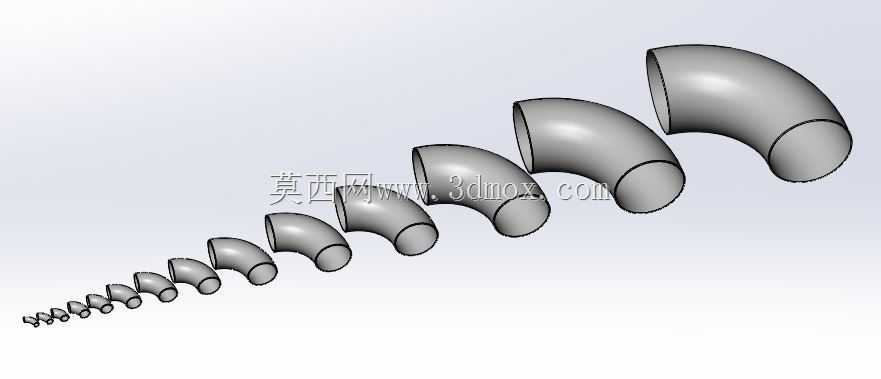

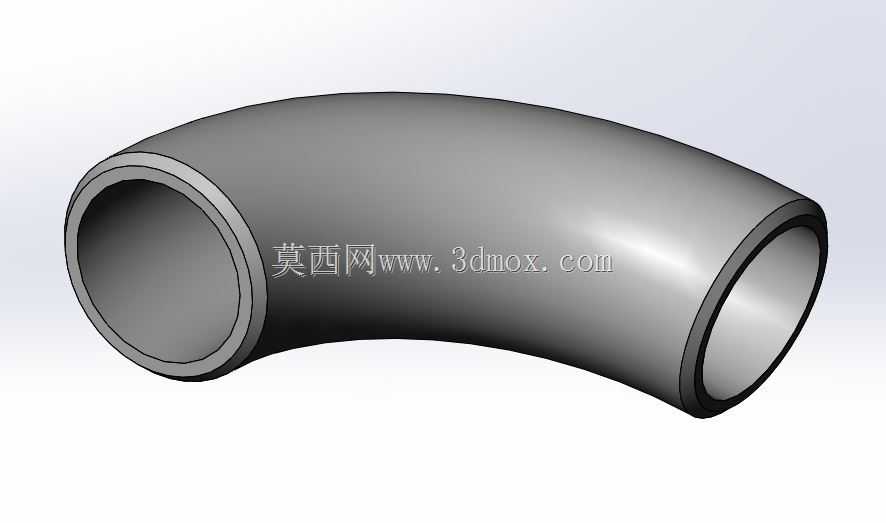

在化工流体输送、食品级洁净管路、市政给排水以及工业循环水系统的管路布设中，90度长半径对接弯头是改变管路走向的核心承压配件，本次建模的弯头采用316不锈钢材质，适配SCH10s壁厚等级，覆盖1/2英寸至12英寸的全尺寸配置，可满足不同通径管路的转向需求。从实际工程选型角度看，长半径弯头的弯曲半径为公称通径的1.5倍，相比短半径弯头，介质流经时的局部阻力系数更低，管路运行过程中的压损更小，尤其适合输送带有固体颗粒的浆料、高粘度流体以及对流速稳定性要求较高的工艺管路，能有效减少介质对弯头内壁的冲蚀磨损，延长管路整体的服役周期。建模过程中严格遵循ASME B16.9对接焊管件的尺寸公差要求，对焊端的坡口角度、钝边厚度、端部外径偏差均做了精准还原，可直接用于管路装配的干涉检查、预制段的下料模拟以及支吊架位置的受力校核。不同通径的弯头在建模时统一了对接端面的基准坐标系，在管路装配环境中可直接通过端面配合完成快速装配，无需额外调整对齐基准，能大幅提升管路三维布管的设计效率。从安装边界来看，该系列弯头的中心至端面尺寸严格匹配长半径弯头的标准数值，在管路排布时可精准计算安装空间，避免与周边设备、桥架、支吊架产生空间干涉，对接焊的连接形式也保证了管路连接的密封可靠性，适用于中低压工况下的长期运行。模型还原了弯头的内外壁光滑过渡特征，没有多余的工艺倒角或结构冗余，在做管路流体仿真时可直接提取内壁流道，无需额外做几何清理，能为CFD流场分析、管路应力计算提供精准的几何基础。在制药、精细化工等对卫生等级有要求的场景中，316材质的抗腐蚀特性搭配长半径弯头的平缓流道，不易残留介质，也能满足CIP在线清洗的工艺要求，避免管路内部出现介质滞留滋生细菌的问题。建模时对不同通径的弯头做了系列化配置设计，切换配置即可快速调用对应尺寸的模型，无需重复建模，适配不同项目的管路设计需求。
