50mm球形拖车牵引连接装置结构设计

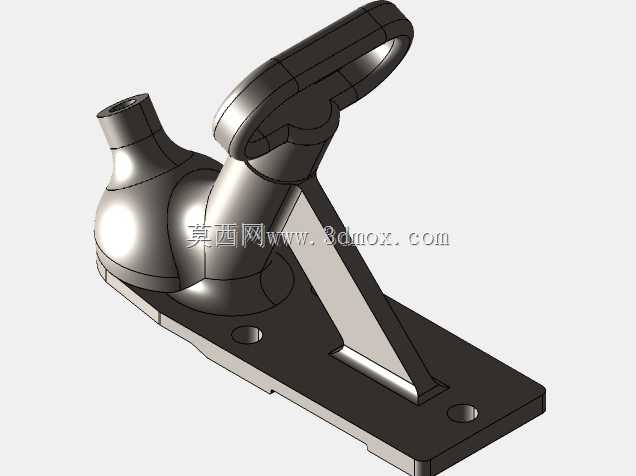

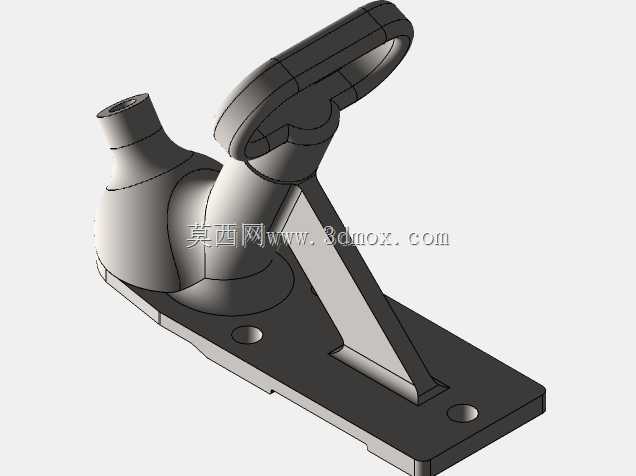

在拖挂类设备的动力传递与挂接作业场景中，牵引连接部件的可靠性直接决定了行进过程的安全性，尤其是中小型拖挂设备、农用拖斗、场地转运挂车与乘用车辆之间的挂接，对连接结构的容错性、装拆便捷度都有明确的工程要求。这款球形牵引连接结构采用50mm标准球头作为核心连接基准，匹配行业通用的拖车球座接口尺寸，能够在挂接后允许一定角度的多向摆动，适配非平整铺装路面行驶时拖挂端与牵引端之间的相对位置偏移，避免刚性连接在颠簸路况下出现应力集中导致的结构断裂。从结构布局来看，整个部件采用一体化支撑臂搭配底部安装法兰的设计，安装法兰上预留两个对称布置的螺栓过孔，孔位间距经过匹配校核，可直接通过标准螺栓固定在牵引端的安装基座上，不需要额外制作转接板，降低现场安装的适配成本。支撑臂采用变截面斜向支撑结构，从法兰盘面延伸至球头安装位置，侧面增设加强筋结构抵消牵引过程中的弯曲应力，球头根部做圆弧过渡处理，减少应力集中点，球头上方集成的锁止扳扣结构，可在挂接完成后自动卡入球头颈部的限位位置，防止行驶过程中连接脱开，扳扣表面做防滑纹理处理，徒手即可完成挂接与脱卸操作，不需要额外借助专用工具。设计过程中优先考虑了实际使用的工况需求，球头表面的轮廓度公差控制在合理范围内，保证与配套球座的配合间隙均匀，既不会因为间隙过大出现行驶异响，也不会因为间隙过小导致挂接操作卡滞。整个部件的安装边界经过优化，法兰盘的底面为完全平面，能够与安装基面完全贴合，支撑臂的外轮廓做了圆角钝化处理，避免安装与操作过程中出现尖锐边角划伤的风险。在实际选型应用中，这类球形连接结构相比传统的销钉式牵引连接，对挂接时的对位精度要求更低，在小角度偏移的情况下也能顺利完成挂接，非常适合场地内频繁转场挂接的短途转运场景，同时球头连接的多向自由度特性，能够在车辆转向、上下坡时自适应调整角度，避免连接部位承受额外的附加载荷，延长整个牵引系统的使用寿命。结构建模过程中对每个配合面的尺寸都做了工程化校验，安装孔的孔径、球头的中心高度、支撑臂的倾斜角度都符合通用拖挂配件的适配规范，可直接作为同类产品设计的参考原型，也可用于拖挂系统装配模拟中的干涉校验环节，帮助设计人员提前排查安装空间不足、运动干涉等潜在问题。
