户外防雨型双电源供电插座结构设计

　　做户外配电配套结构设计快十年，这类防雨双电源插座是工业户外布线、临时作业点位、露天设备供电场景里绕不开的部件，这次拆解的这款适配施耐德奇胜WSC227/2规格的插座结构，刚好能给做户外配电三维建模、现场选型的同行做个参考。先从实际应用场景说，这类插座不是家用墙面插座的放大版，它要应对的是户外露天的复杂工况：工地临时供电点位、户外景观设备供电、厂区露天作业区的双电源切换供电、港口码头临时设备接驳都能用，核心是要在无额外防雨棚遮挡的情况下，保证两个供电回路的接驳安全，避免雨水侵入造成短路、漏电风险。

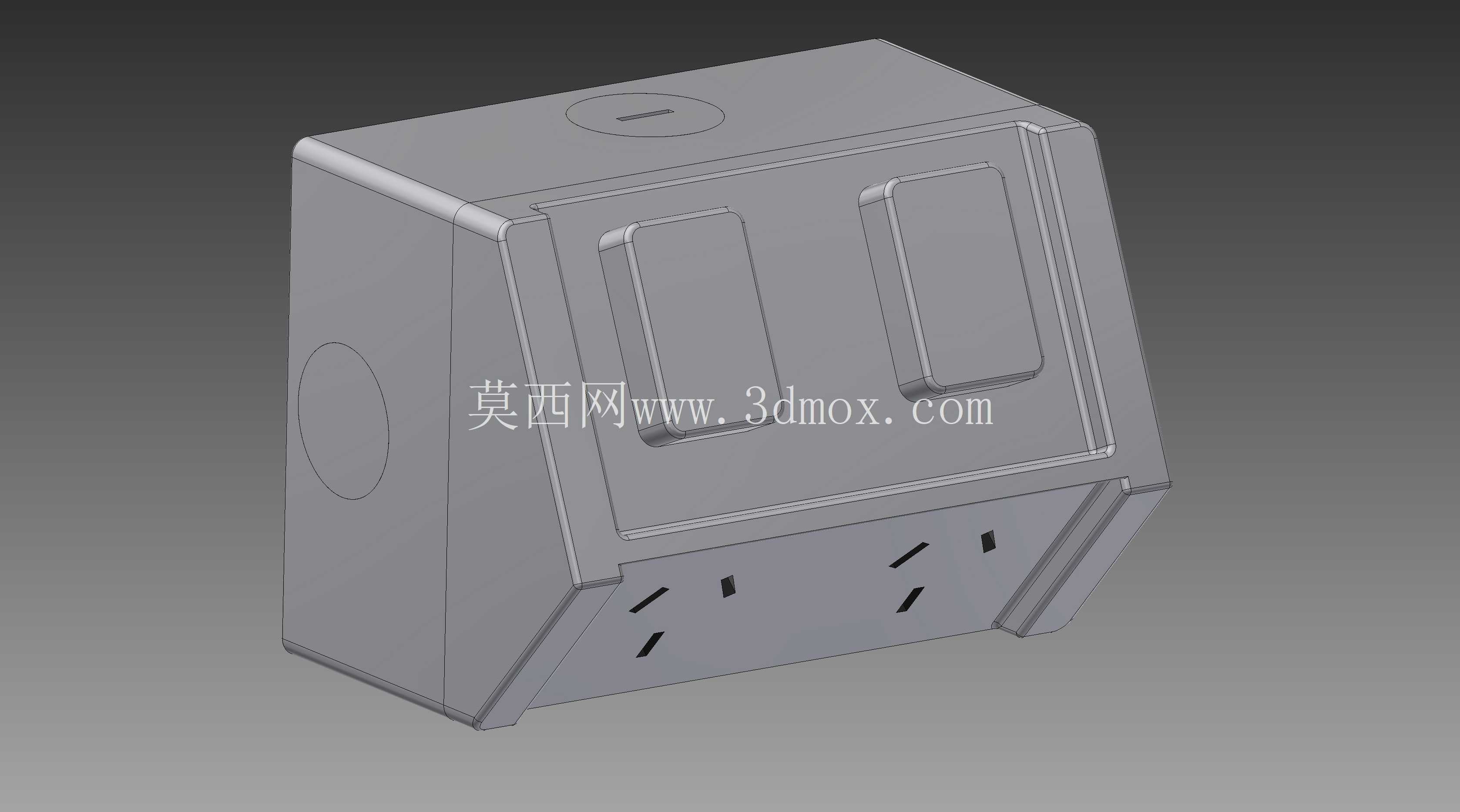

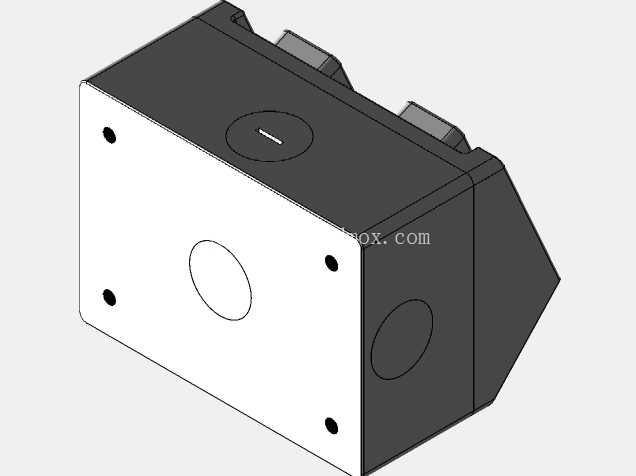

　　从结构设计思路来看，这款插座的壳体采用分体式拼接结构，主体分为前盖、主腔体、后侧接线端防护三个部分，前盖的四个安装孔位做了沉台设计，安装时螺丝头完全沉入沉台内，不会突出平面，既避免螺丝长期暴露锈蚀，也能防止积水顺着螺丝缝隙渗入腔体内部。前盖预留的圆形开孔是操作旋钮的安装位，这个旋钮用来实现双电源的回路切换，旋钮周边做了一圈高出平面2mm的凸台，配合旋钮自带的橡胶密封圈，能让雨水顺着凸台流走，不会堆积在旋钮缝隙处。主腔体的侧壁做了向内凹陷的走线槽位，后侧两个斜向的接口是线缆接入端，接口做了15度的向下倾斜角度，这个角度是经过反复验证的，线缆接入后自然向下弯曲，雨水会顺着线缆外皮流走，不会顺着线缆与接口的缝隙倒灌进腔体内部，很多新手做户外配电结构设计时容易忽略这个角度，把接口做成水平方向，后期现场使用时很容易出现渗水故障。

　　再说到安装边界与尺寸适配，这款插座的安装孔位采用标准的100mm间距方形布局，适配市面上绝大多数户外配电箱体的预留安装位，不需要额外打孔改位，主腔体的内部空间刚好容纳两个10amp规格的AU型插头接驳端子，端子之间做了绝缘隔离筋，避免两个回路之间出现爬电现象，隔离筋的高度比端子接线位高出5mm，即使接线端有裸露的铜丝，也不会碰到相邻回路的部件。壳体的边角都做了R3的圆角处理，一方面是注塑生产时能减少应力集中，避免壳体受温度变化出现开裂，另一方面现场安装时也不会划伤施工人员的手部，这个细节很多非工业设计出身的建模人员容易忽略，把边角做成直角，实际生产和安装时会出不少问题。

　　功能特性上，这款插座的防护等级能达到IP54级别，除了各个接缝处的密封胶条设计，前盖和主腔体的拼接面做了一圈U型的密封槽，槽内嵌入发泡橡胶密封条，当前盖用螺丝锁紧时，密封条被均匀压缩，能阻挡绝大多数的飞溅雨水和灰尘侵入。后侧的接线端内部自带线缆固定卡扣，线缆接入接好端子后，卡扣会牢牢抱紧线缆外皮，即使现场线缆受到外力拉扯，也不会把接线端子扯松造成接触不良。很多人觉得双电源插座就是把两个普通插座装在一个盒子里，实际做过现场项目就知道，户外工况下的密封、绝缘、防拉扯设计，每一处都要对应实际的故障点来做结构优化，比如之前遇到过项目上用普通防水盒装双插座，因为没有做线缆防拉扯结构，现场工人拖拽线缆把端子扯松，造成缺相烧坏设备的情况，这款结构里的卡扣设计就是针对这类现场问题做的优化。

　　建模的时候要注意几个公差配合的点：密封槽的宽度要比密封条直径大0.5mm，深度比密封条直径小1mm，这样锁紧的时候密封条有足够的压缩量，又不会因为压缩过度出现永久变形；安装孔的沉台深度要比选用的安装螺丝头厚度大0.2mm，保证螺丝头完全沉进去不突出；后侧接口的倾斜角度要严格控制在12-18度之间，角度太小起不到防水倒流的作用，角度太大会占用过多箱体内部的接线空间，给现场布线造成麻烦。另外壳体的壁厚设计为2.5mm，选用ABS加UV抗老化材质，既能满足户外使用的抗紫外线老化需求，也有足够的结构强度，现场施工时偶尔的磕碰不会造成壳体开裂，这个壁厚也是兼顾成本和强度的最优值，壁厚太薄强度不够，太厚容易出现注塑缩痕，生产成本也会上升。

　　从选型适配的角度说，这款插座适配10amp的AU型插头，刚好匹配户外小型设备、临时照明、景观设施的供电电流需求，双电源的设计可以实现主备电源的快速切换，不需要额外插拔插头，在一些不允许断电的户外监测设备、应急照明点位使用时，能大幅提升供电可靠性。很多做三维建模的同行容易把这类配电部件做的过于理想化，忽略现场安装和使用的实际问题，比如忽略密封结构的压缩量、忽略线缆的弯曲半径、忽略安装孔位的通用适配性，建出来的模型看着好看，实际没法落地生产，也没法给现场选型做参考。这款防雨双电源插座的结构，每一处设计都对应着户外使用的实际痛点，没有多余的装饰性结构，完全是功能导向的工业设计，不管是做配电设备的配套建模，还是做户外供电系统的选型参考，都有很高的参考价值。
