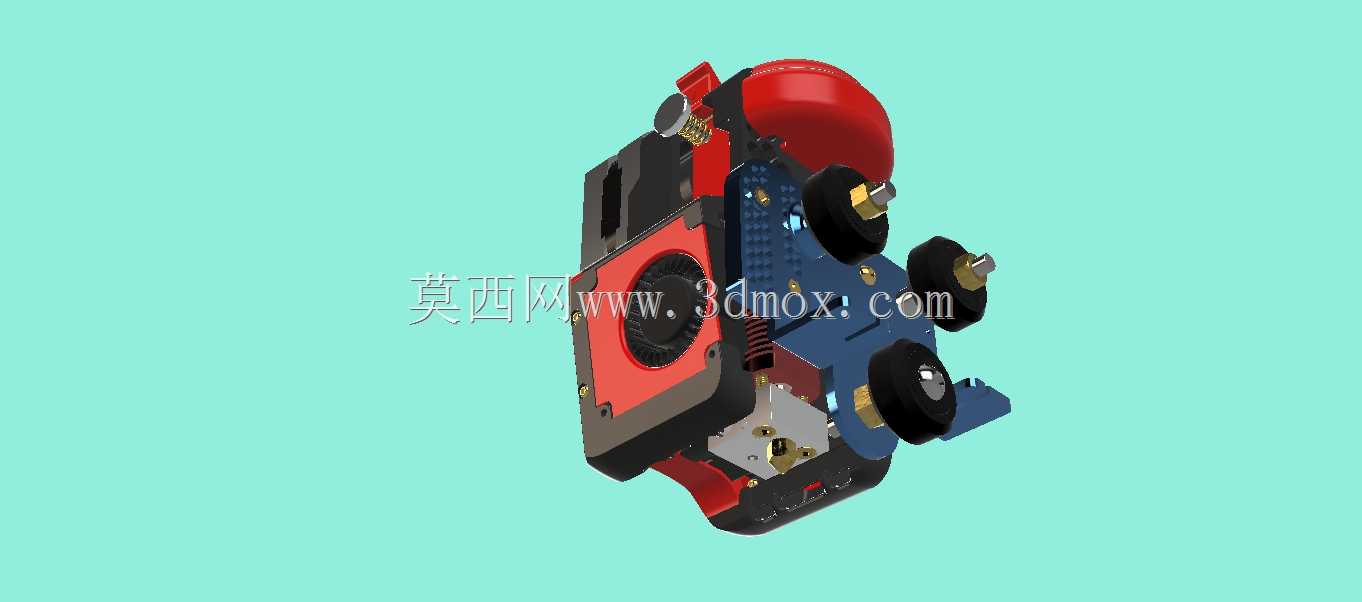

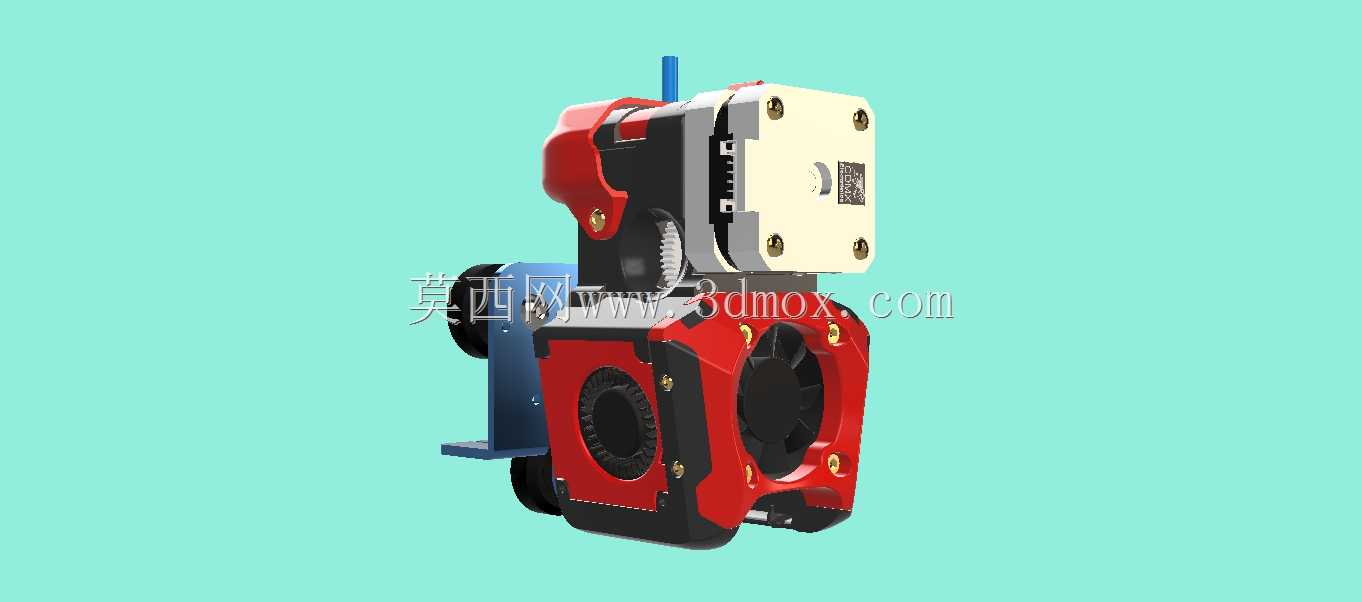

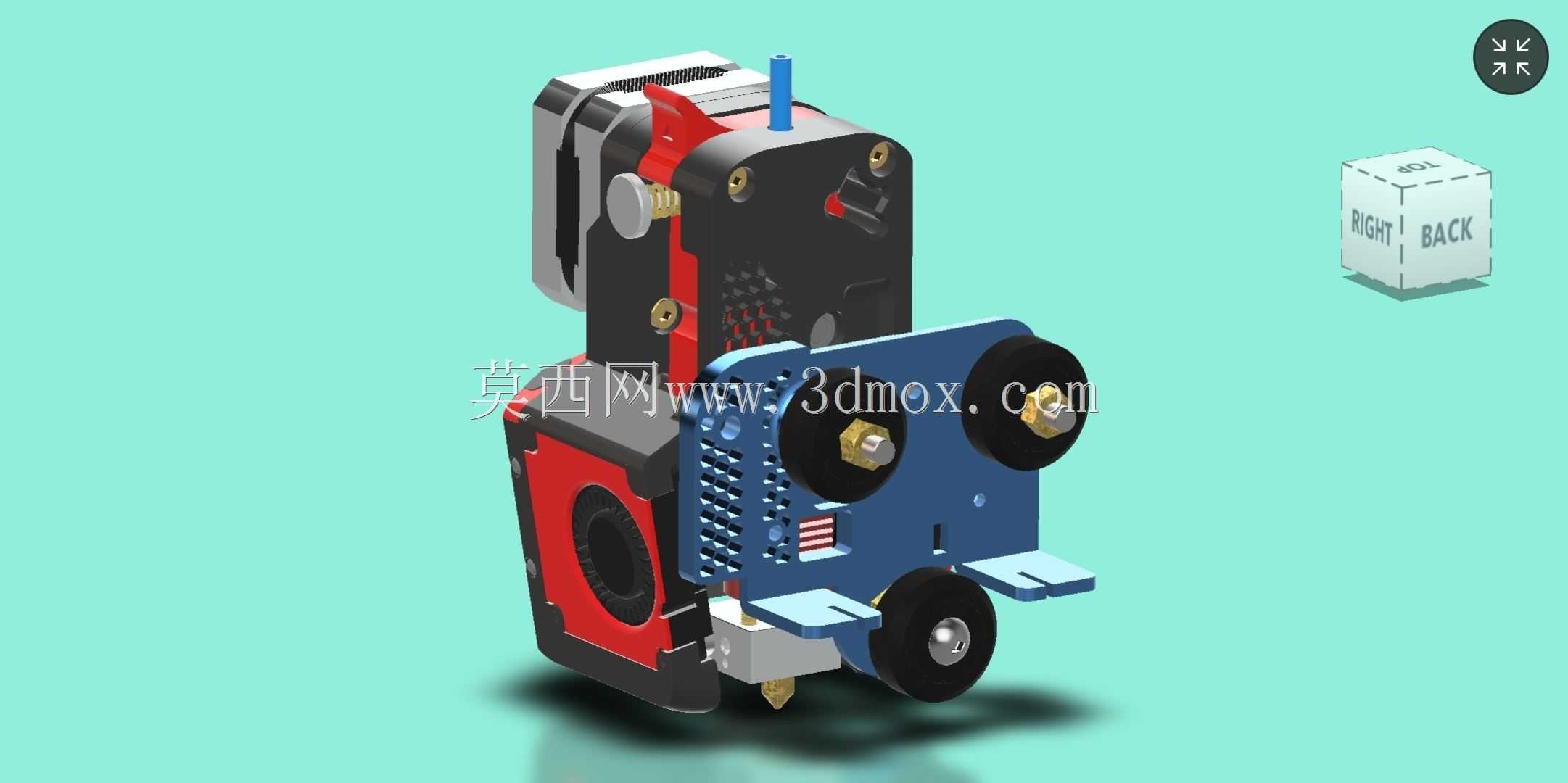

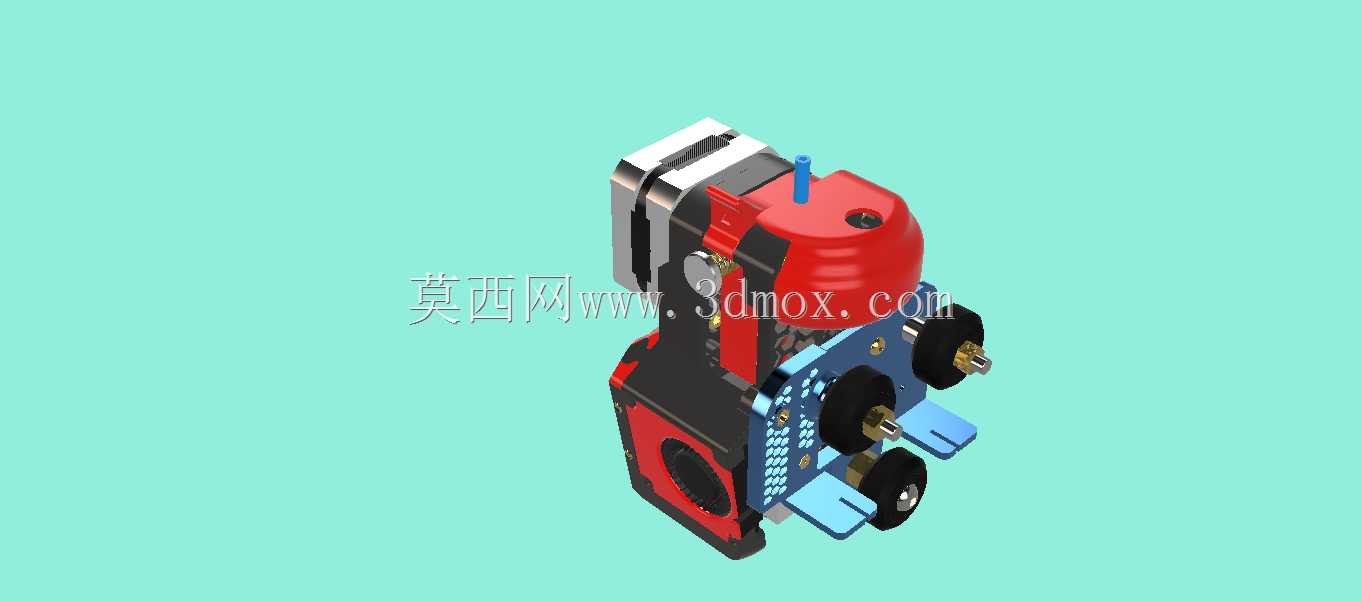

基于Voron架构的MBOT3D DDeX Mk4挤出机构

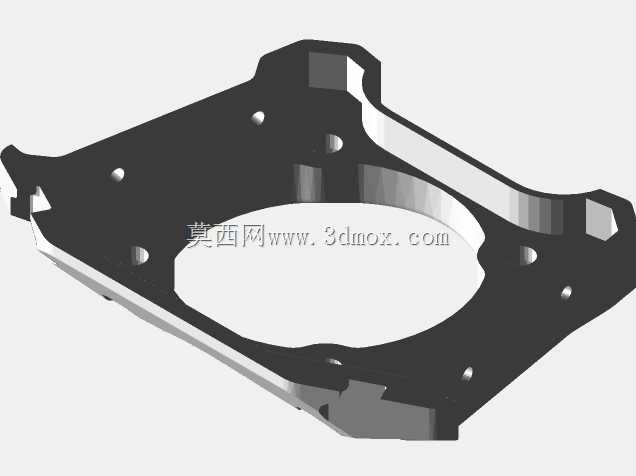

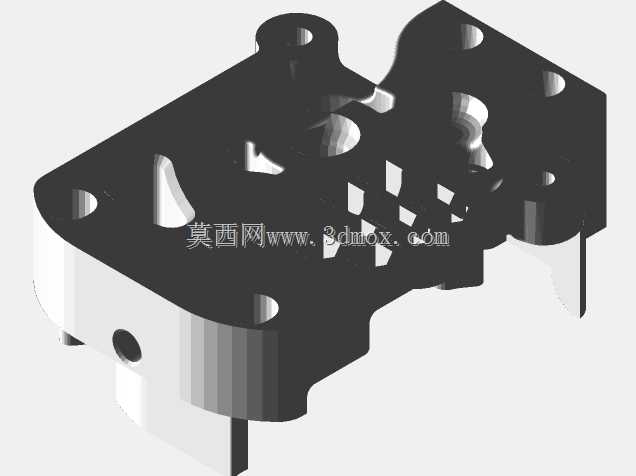

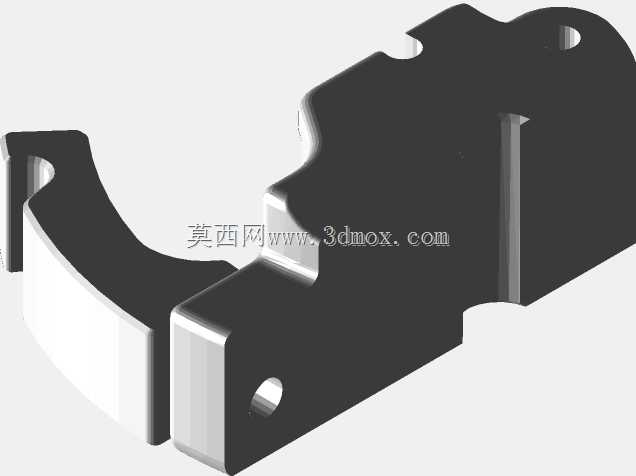

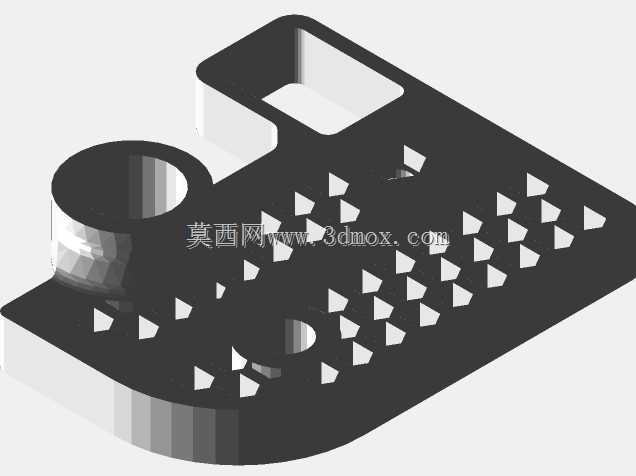

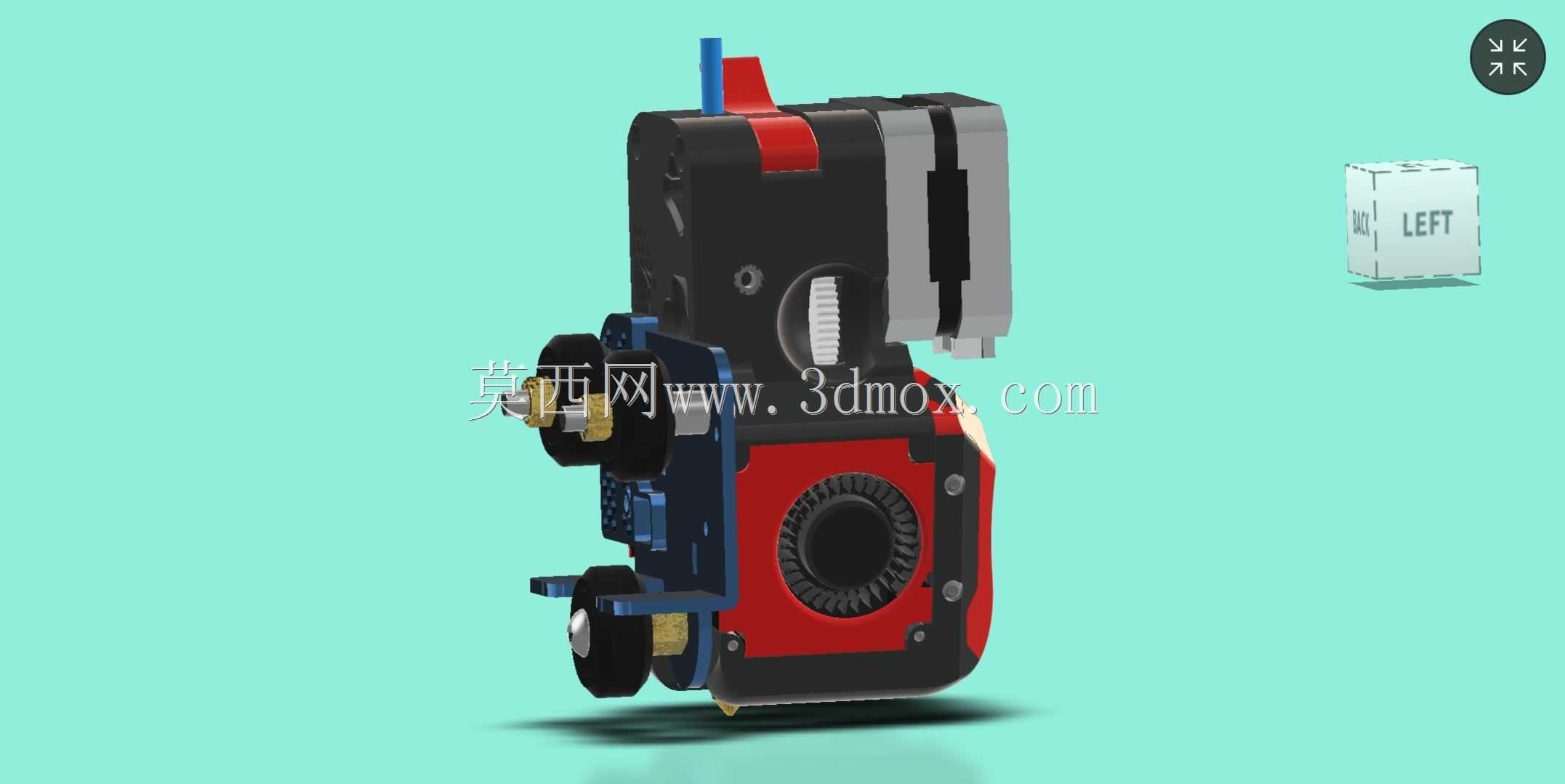

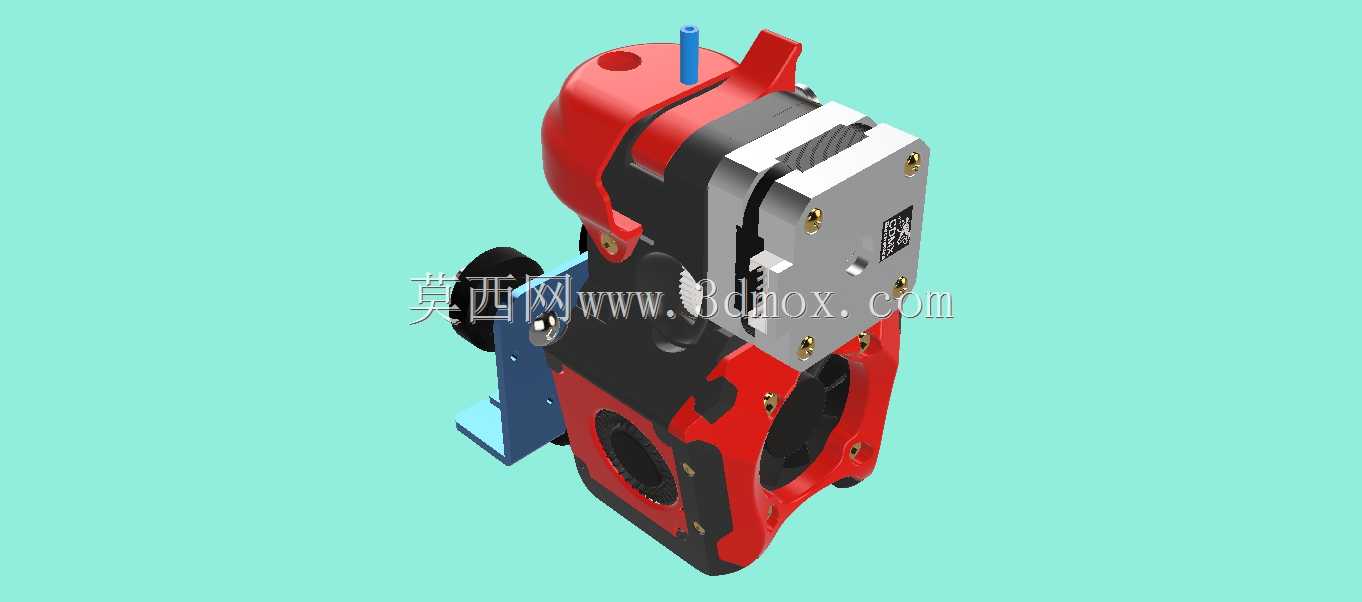

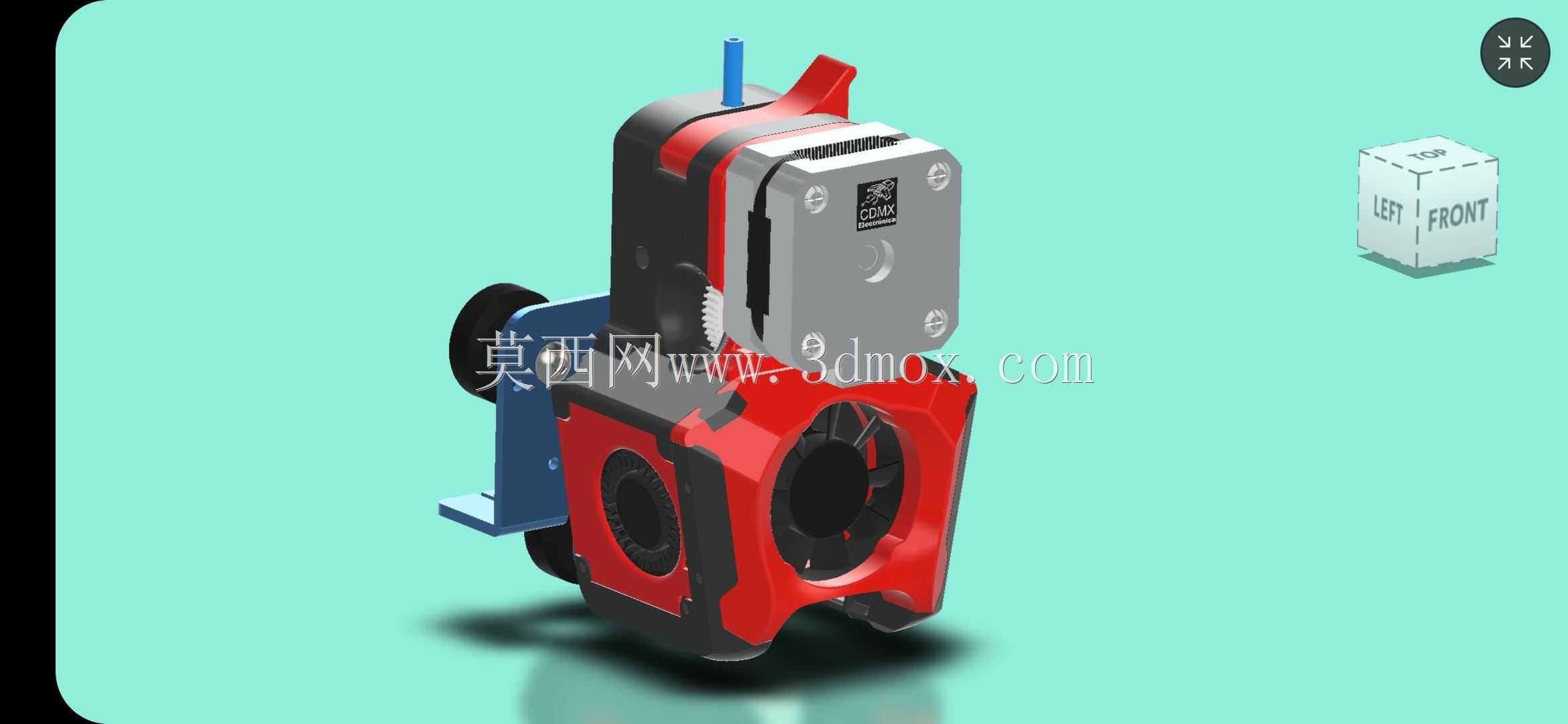

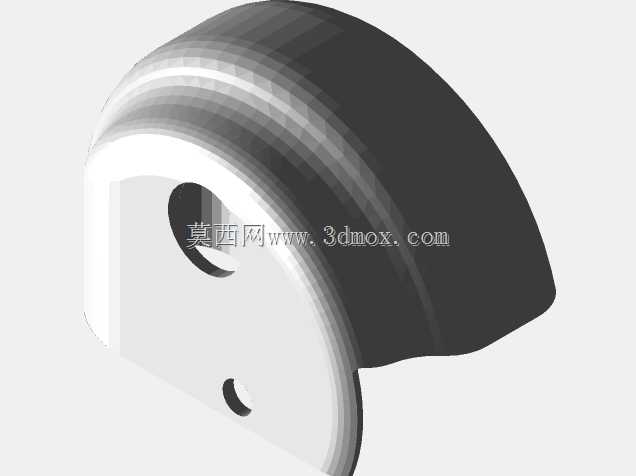

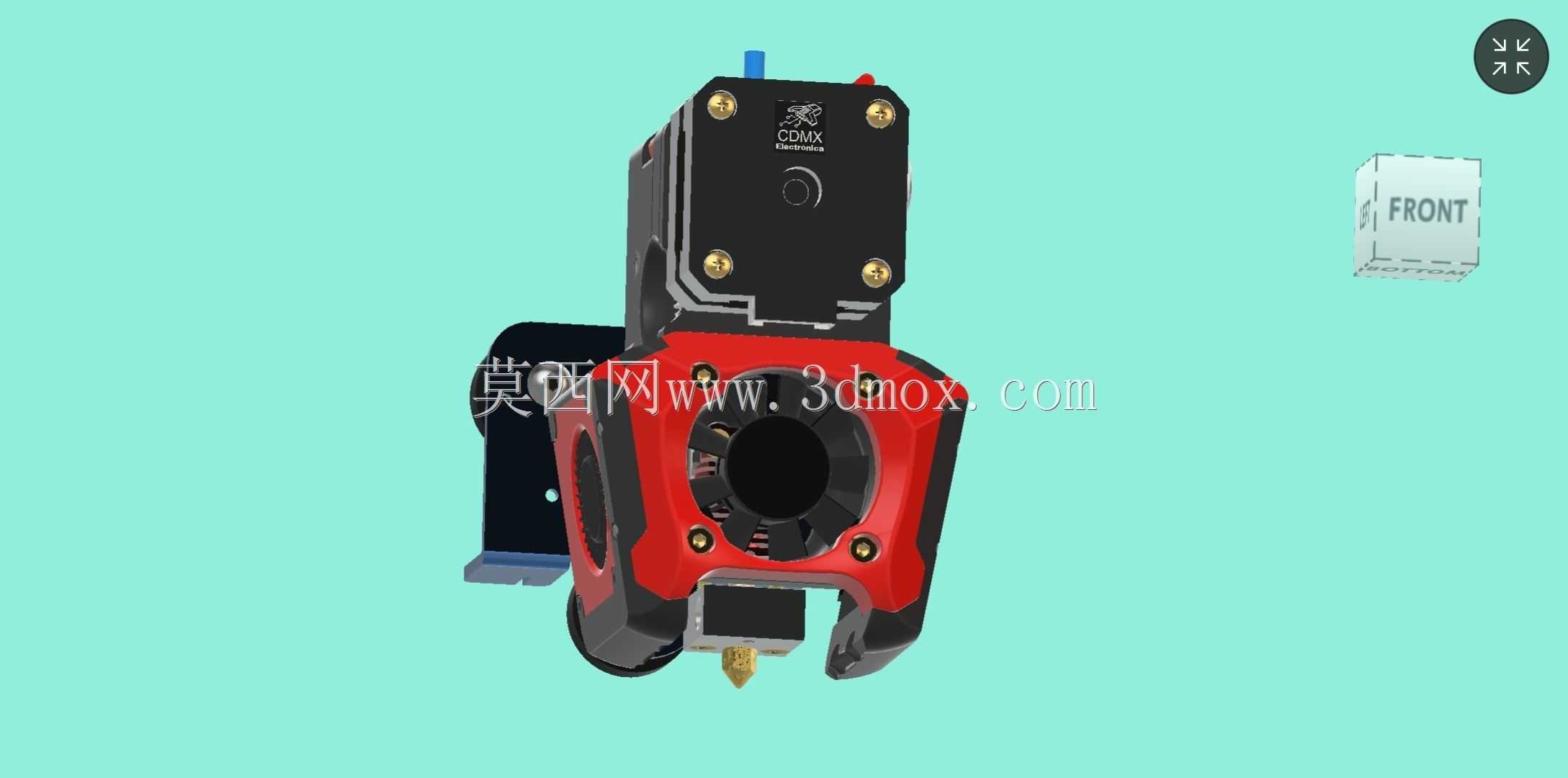

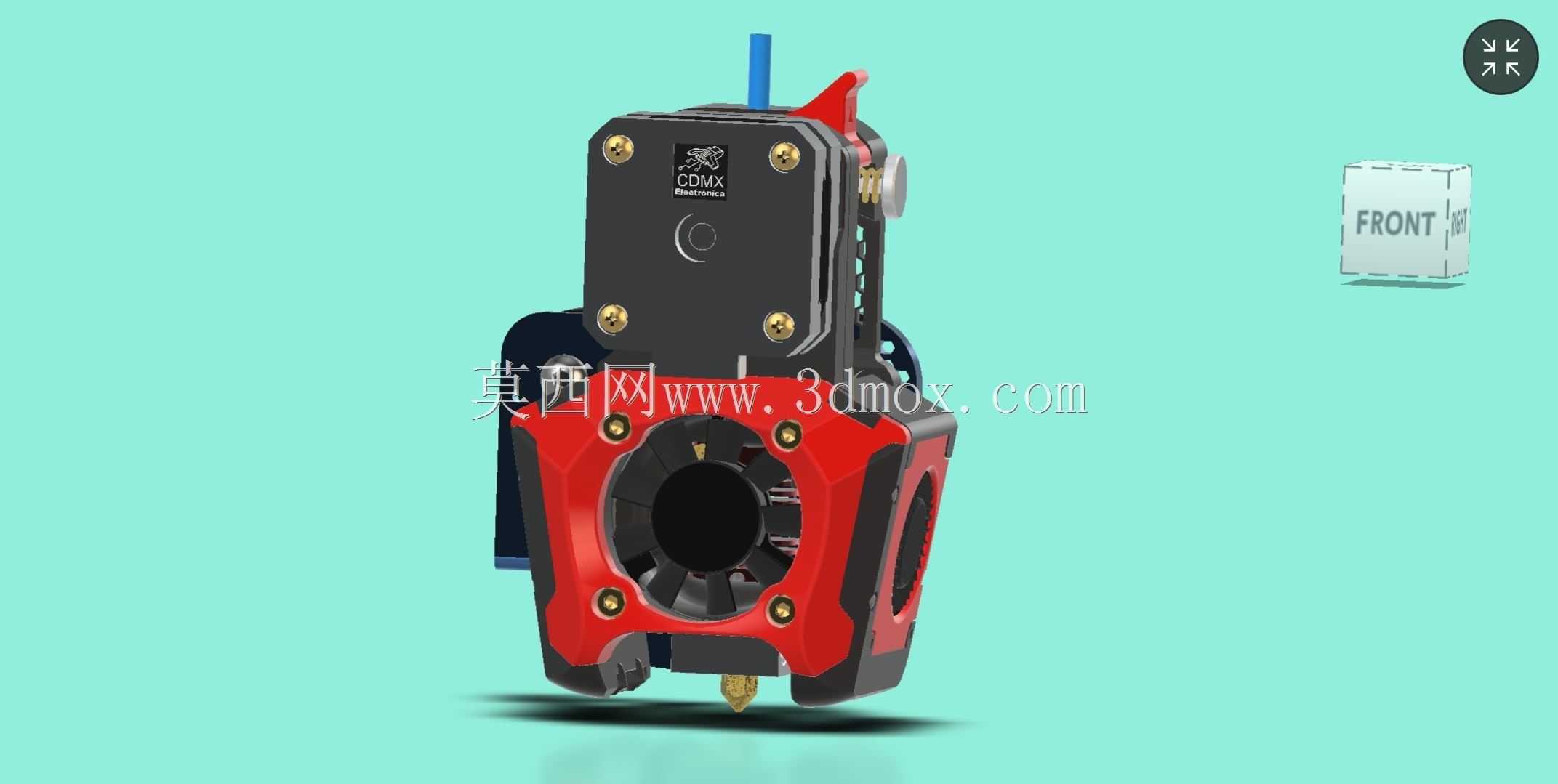

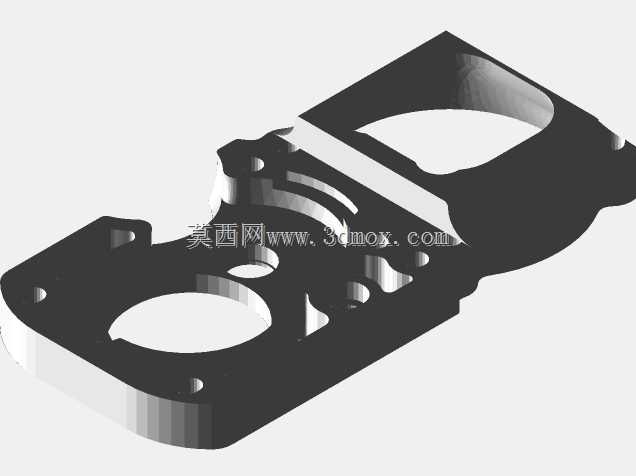

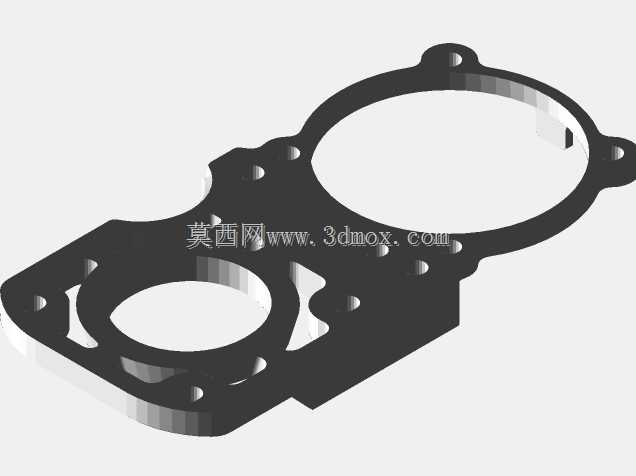

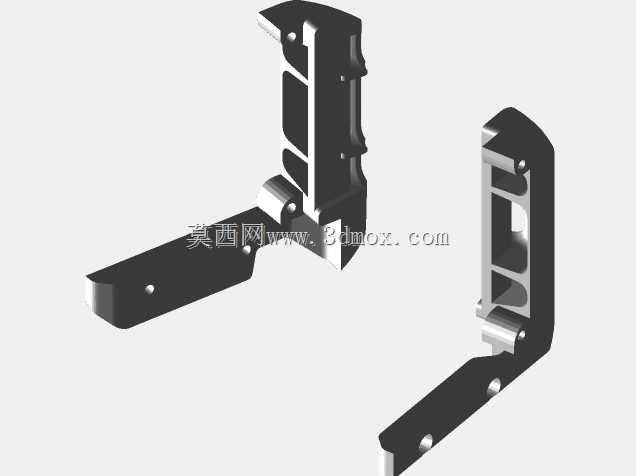

该挤出机构主要适配桌面级FDM 3D打印设备的送料挤出环节，可直接替换原有挤出组件实现直接挤出送料，尤其适配Ender 3v2机型的改装升级需求，也可兼容同安装规格的其他桌面级FDM打印设备，解决原有远程挤出送料响应滞后、回抽精度不足的常见问题，在打印柔性耗材、高精度小尺寸零件场景下能有效提升送料稳定性，减少堵头、拉丝等打印缺陷。设计过程中以Voron加力燃烧室结构为基础，结合前期成熟挤出结构的设计经验，参考Voron Clockworks的结构逻辑完成直接挤出的结构升级，整体围绕轻量化、易维护、安装兼容性三个核心方向做结构优化。针对发条机底盘部分，通过调整开孔位置、重构外形轮廓实现整体重量的降低，减少挤出端运动负载，降低X轴运动机构的惯量，提升高速打印下的运动稳定性；新增的电缆盖结构可规整挤出端的加热、测温、风扇等线路，避免运动过程中线缆拖拽、干涉，同时提升整机外观整洁度。锁定板风扇的安装结构做了针对性改进，可适配前盖板风扇的安装固定，优化热端散热风道的气流组织，提升热端散热效率，避免热量上延导致的耗材提前软化堵料。热插拔螺母孔的安装尺寸做了统一调整，适配M3规格紧固件，安装孔位的外径尺寸控制在4.4mm，有效安装深度为4.9mm，可兼容常规M3热熔螺母、手拧螺丝的安装需求，无需额外做孔位二次加工即可完成装配。整体结构的安装边界完全匹配原有Ender 3v2挤出端的安装点位，替换安装时无需对原有机架、运动组件做破坏性改动，所有安装孔位均做了对位公差优化，装配时可快速对位锁紧；热端固定位兼容常规E3D规格热端的安装尺寸，用户可根据自身耗材使用需求更换不同规格的热端组件，结构预留的散热风道空间可同时覆盖热端散热、模型冷却风扇的安装位，无需额外切割或打印转接件即可完成双风扇的布局安装。
