TwoTrees Bluer打印机3Dtouch探头安装适配支架

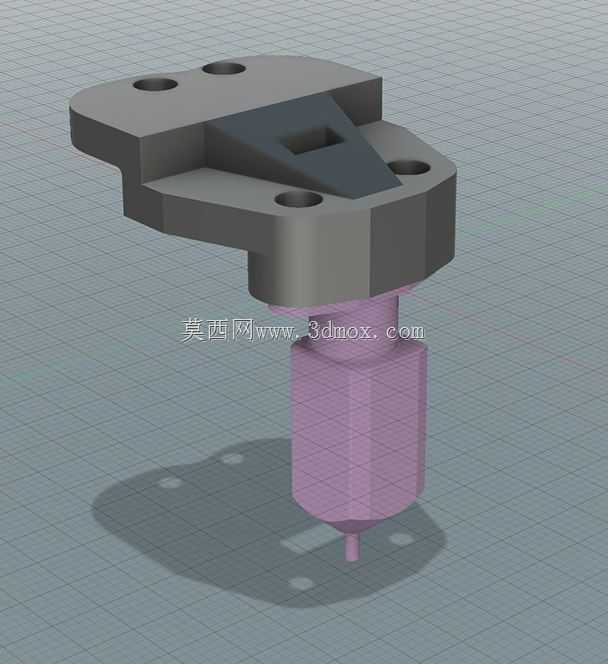

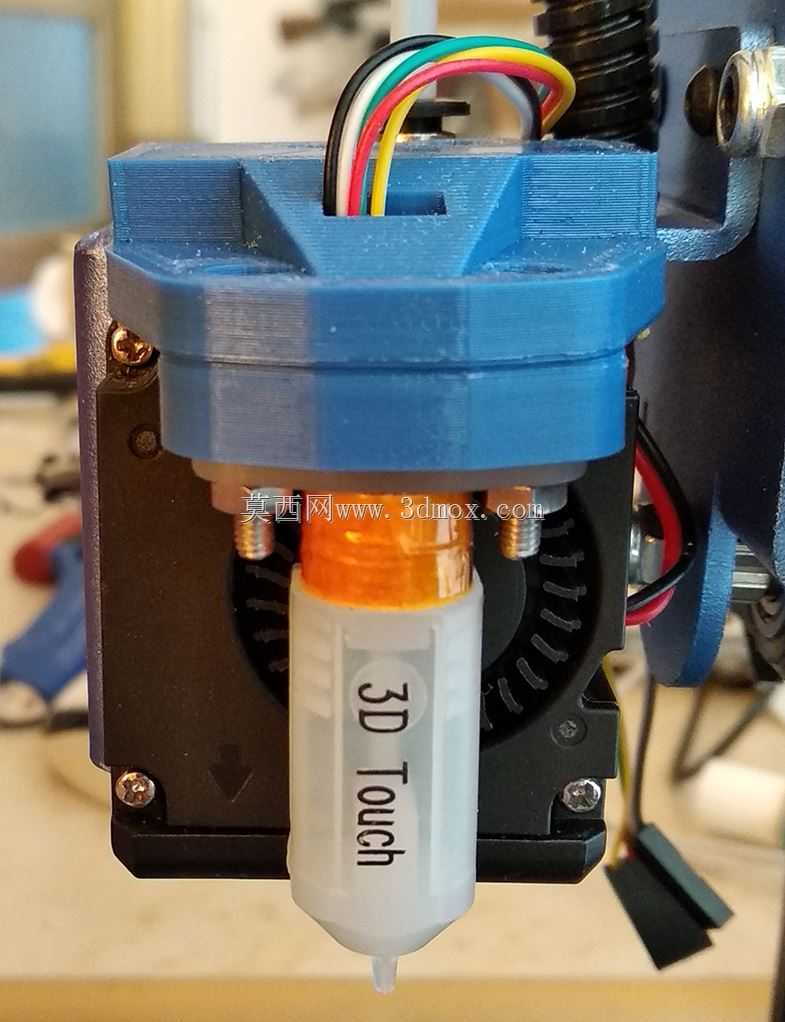

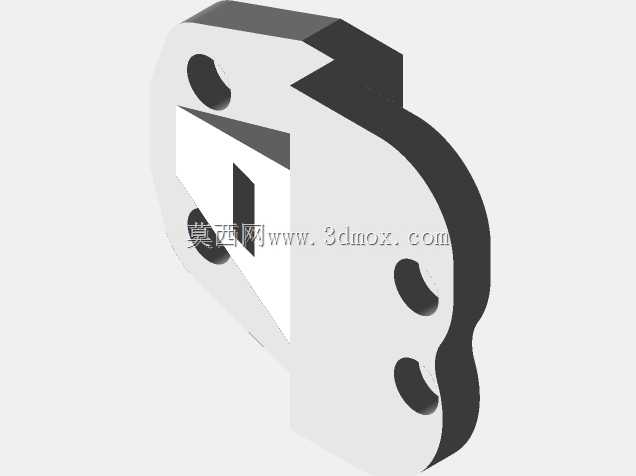

在桌面级FDM3D打印设备的日常使用中，自动调平探头的加装是提升打印首层成功率、降低人工调平操作强度的常见改造方向，这款适配结构正是针对TwoTrees Bluer机型的挤出机安装位设计，专门用于固定3Dtouch自动调平探头，解决原厂未标配自动调平组件时的探头安装定位问题。从实际装机场景来看，该支架直接依托挤出机现有安装孔位固定，不需要对原有设备的钣金结构、挤出组件进行打孔、切削等破坏性改造，安装时只需对准原有螺丝孔位锁紧即可完成主体固定，不会干涉挤出机的送丝路径、散热风道以及X轴、Z轴的正常运动行程。设计过程中优先考虑了探头的触发精度要求，通过反复实机校准确定了探头相对于喷嘴的偏移参数，其中X轴方向偏移量设置为41.5mm，Y轴方向与喷嘴保持同基准无偏移，Z轴方向预留-3.2mm的触发间隙，能够保证探头在触发时刚好处于喷嘴正下方的有效探测范围内，避免出现探测点偏移、触发距离不当导致的调平数据失真问题。结构外形上采用一体化的安装座设计，顶部预留了探头排线的走线槽，能够将多色信号排线规整收纳在支架上方的槽位内，避免打印过程中排线随挤出机移动剐蹭打印件、或是与机架部件发生缠绕。支架的安装边界完全匹配Bluer机型挤出机的现有轮廓，整体突出尺寸控制在合理范围内，不会在打印大尺寸模型时与打印平台边缘、机身框架发生运动碰撞，同时探头安装位做了台阶式定位结构，安装时不需要反复调整探头的伸出长度，卡入到位后即可保证探头触发行程处于厂家推荐的合理区间。从实际使用效果来看，该适配结构能够让3Dtouch探头稳定固定在挤出机侧方，在设备执行自动调平、网格探测、首层高度校准等操作时，不会因为挤出机的快速移动、打印过程中的持续振动出现探头松动、位置偏移的问题，有效保障调平数据的一致性，减少因为调平不准导致的翘边、首层粘不住、喷嘴刮蹭平台等常见打印故障。
