便携式双刻度间隙规结构设计

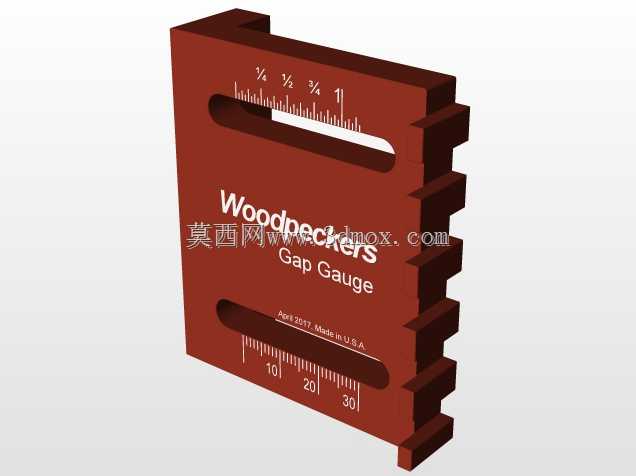

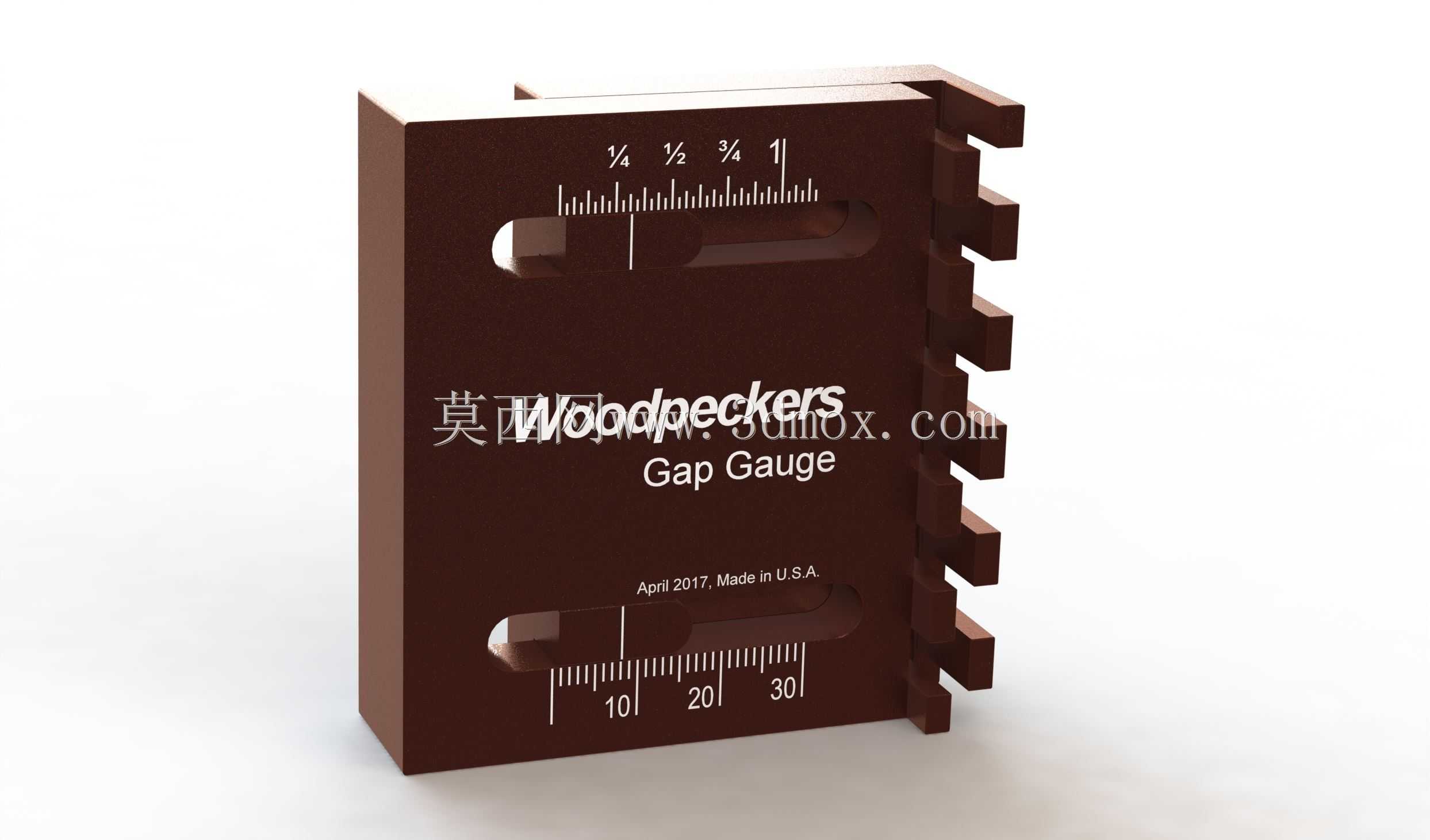

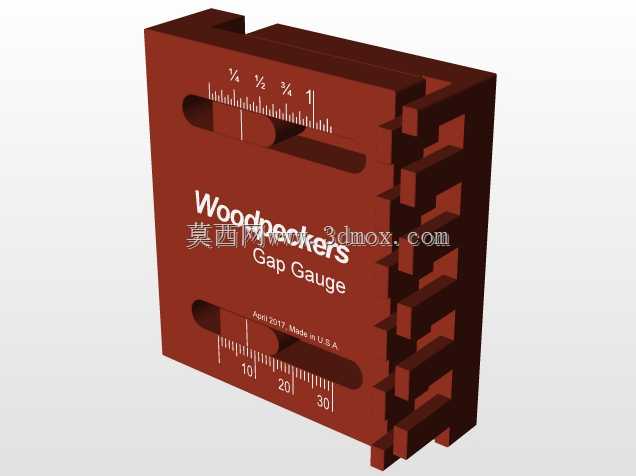

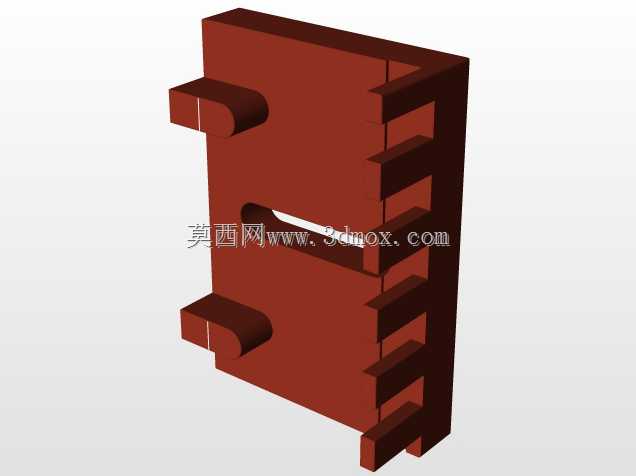

这款间隙规的设计初衷是解决车间现场快速测量间隙的痛点，日常设备装配、检修过程中，经常需要快速确认两个配合面之间的缝隙尺寸，传统塞尺片容易散落丢失，且多片叠加测量时累计误差偏大，这款一体式间隙规把常用的测量范围集成在单个本体上，无需组合片体，拿取即可测量，大幅提升现场作业效率。从结构上看，本体采用一体式硬质合金基材加工，侧边设置多组不同厚度的测量齿，每一组齿的厚度对应固定的间隙值，测量时直接将对应齿卡入待测间隙，无需读数即可快速判断间隙是否在合格范围内，适合生产线快速巡检、装配对位时的快速核验场景。本体正面同时设置英制与公制双刻度线，公制刻度覆盖0-30mm测量范围，英制刻度覆盖1/4-1英寸区间，刻度线采用激光蚀刻工艺，长期摩擦使用也不会出现刻度磨损脱落的问题，满足不同作业场景的单位使用习惯，无需额外换算单位。上下两处开设的长条形避让槽，一方面是为了测量时避开工件表面的凸起螺柱、焊点等结构，避免本体与工件干涉导致测量值失真，另一方面也能减轻整体重量，方便放入工作服口袋随身携带，不会给作业人员增加额外负重。侧边的测量齿采用阶梯式排布，相邻齿的厚度差按照现场常用的间隙公差梯度设置，覆盖绝大多数机械装配、木工安装、设备维保场景的间隙测量需求，不需要额外携带多组不同规格的塞尺。本体边缘做了R0.2的倒角处理，测量时不会刮伤工件表面，也避免锋利边缘割伤操作人员手部，整体外形为规整长方体，没有突出的易损结构，即使掉落在车间地面也不容易出现变形损坏，日常维护仅需要擦拭干净测量面即可，不需要特殊的保养流程。在实际使用场景中，木工组装家具时可以用来确认板材拼接缝隙、五金件安装间隙，机加工车间可以用来核验零件配合面的缝隙公差，设备维保场景下可以快速检查轴承游隙、导轨配合间隙，汽车维修场景中可以测量刹车片磨损间隙、钣金拼接缝隙，适用场景覆盖多个需要间隙检测的作业环节。设计时充分考虑了手持操作的人机工程，本体厚度设置为12mm，成年人单手握持时刚好贴合掌心，测量时施力稳定，不会因为本体过薄导致握持打滑，测量齿的伸出长度经过反复验证，既可以深入到深度15mm以内的缝隙内部测量，也不会因为齿过长导致受力变形影响测量精度。
