钢管焊接式DIY卡丁车车架结构设计

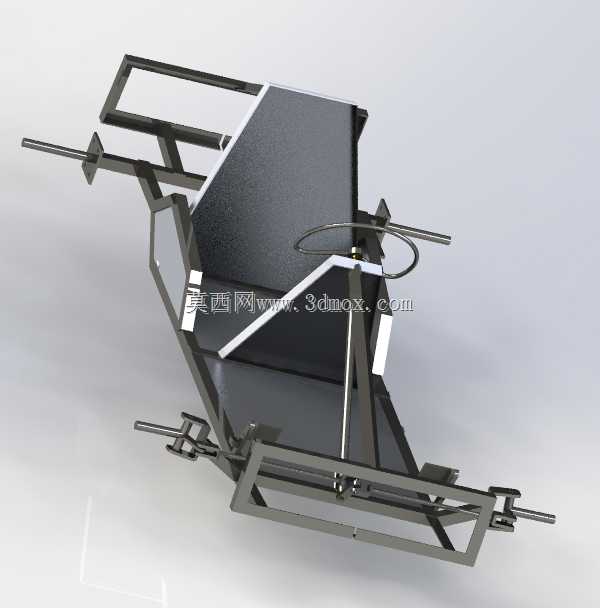

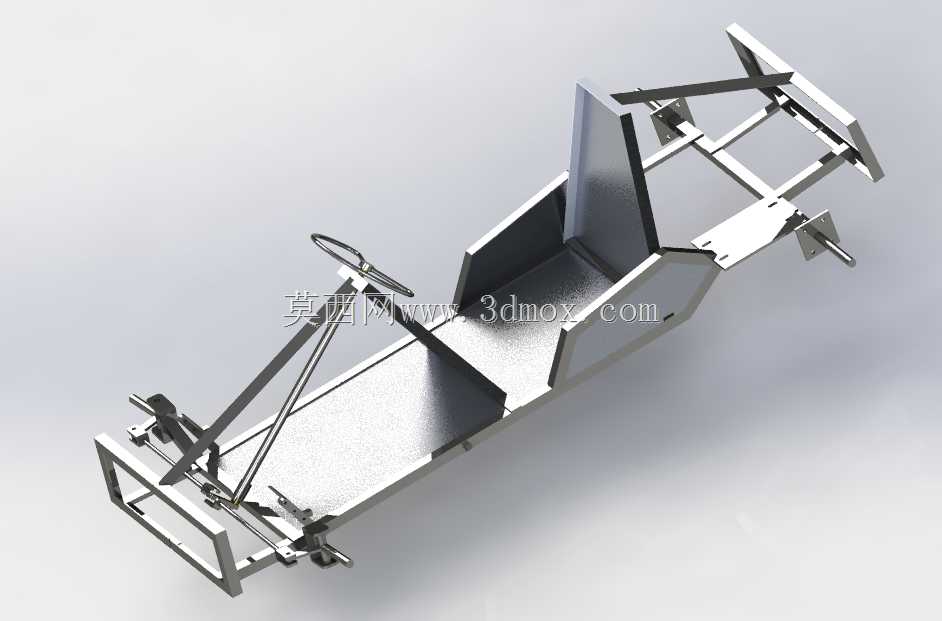

这套卡丁车车架采用矩形钢管与折弯钣金组合焊接的结构形式，主要面向非道路休闲娱乐场景使用，可适配户外场地游乐、个人DIY改装、青少年机械实践教学等多种应用场景，作为卡丁车的核心承载基体，所有行走、转向、动力、座椅部件都需要依托该车架完成安装固定。从结构布局来看，车架前段预留了转向立柱安装位，配套设计了转向拉杆的铰接固定点，可兼容常见的齿轮齿条式转向机或者简易拉杆转向结构，安装边界预留了足够的摆动间隙，避免转向过程中杆件与车架主体发生运动干涉。中段为驾乘人员承载区域，采用折弯钣金成型的底板与侧围结构，既可以作为座椅安装的支撑平面，侧围的立板结构也能在行驶过程中对驾乘人员的腿部形成侧向防护，底板下方预留了动力单元的安装空间，可根据改装需求适配小型汽油机或者电动机动力总成，安装孔位采用通用化设计，不需要额外大规模切割修改即可完成不同动力形式的适配。车架后段设计了后轮轴的安装支座，支座位置预留了轴承座的安装平面与调节长孔，可通过调整后轮轴的前后位置实现传动链条张紧度的调节，同时后段上部的延伸支架可用于安装后防撞结构或者动力系统的护罩。整个车架的焊接节点均采用满焊工艺设计，所有钢管衔接位置都做了贴合切口处理，能够保证焊接后的结构强度，满足非铺装路面行驶时的抗冲击需求，车架整体的宽度控制在常规单人驾乘的合理范围内，既保证了驾乘空间的充裕度，也能满足小型运输设备转运、家用车库存放的尺寸要求。在设计过程中，结构受力点均做了局部加强处理，比如转向立柱安装位、后轮轴支座位置都额外增加了加强筋板，避免长期受交变载荷出现焊缝开裂的问题，车架的前后端都预留了防撞杠的安装接口，用户可根据使用需求额外加装防撞缓冲结构，提升使用安全性。需要注意的是，当前结构的转向系统连接细节尚未做最终完善，实际制作时需要根据选用的转向部件具体尺寸，对铰接点位置做适配调整，同时可以根据驾乘人员的身高需求，对座椅安装位的固定孔位做前后方向的拓展调整，进一步提升不同身高使用者的驾乘适配性。
