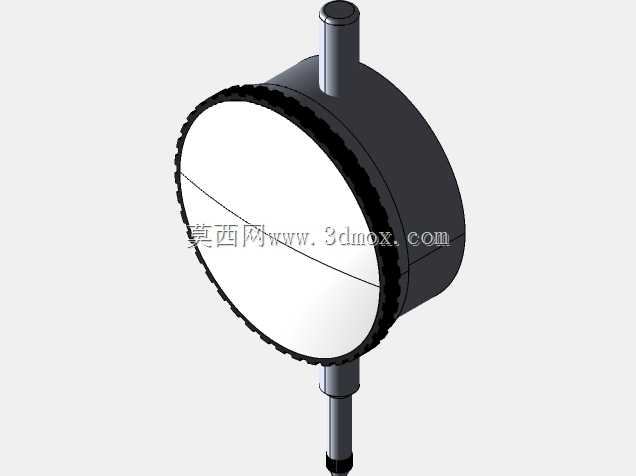

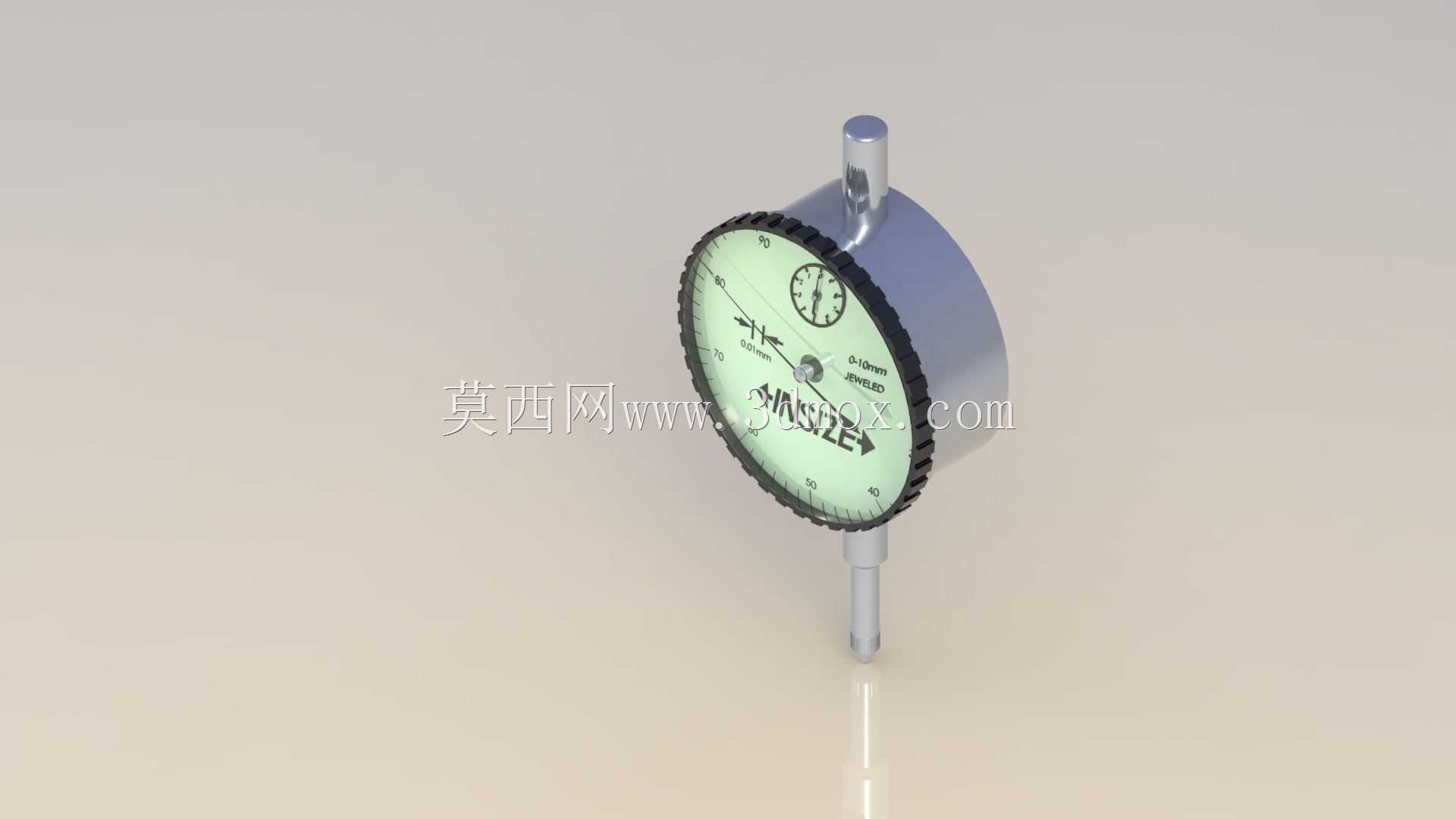

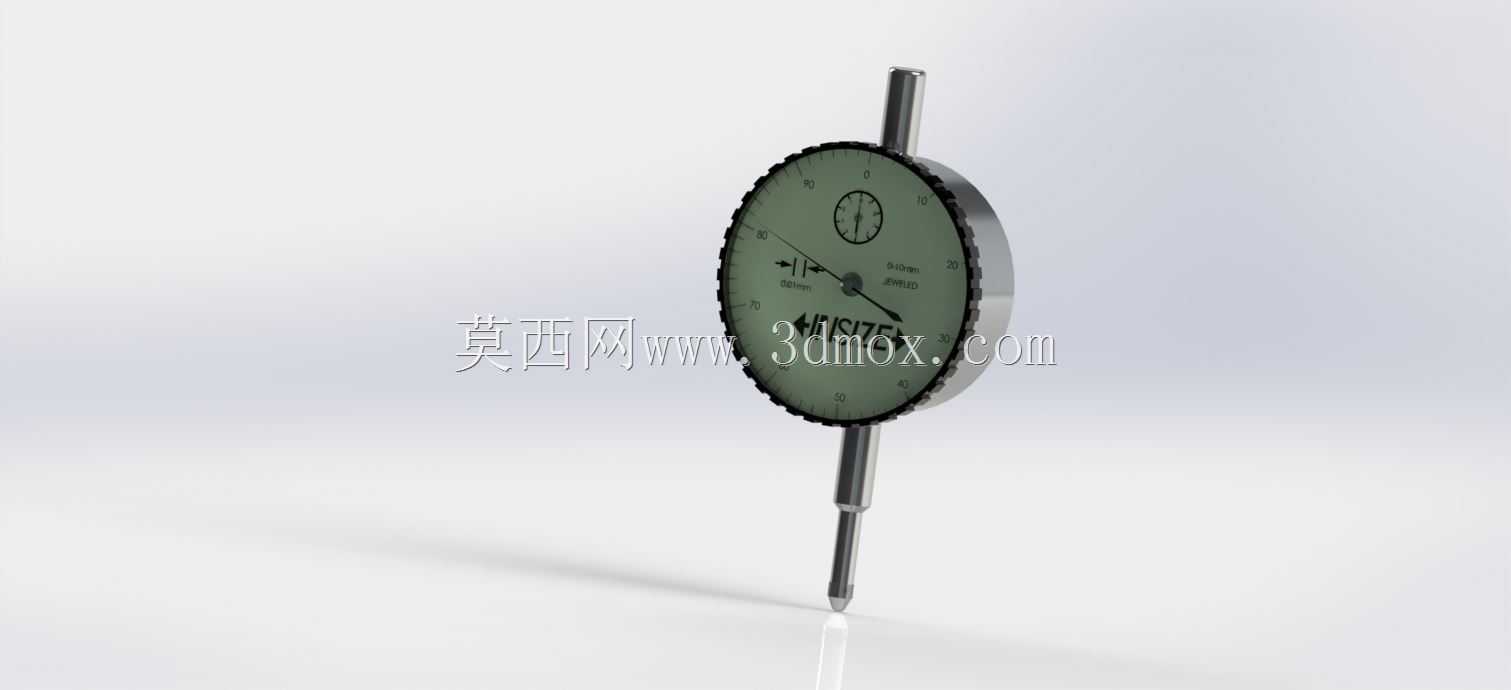

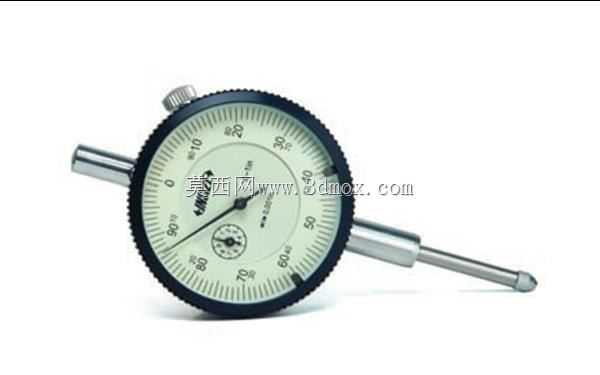

英示不带背面款机械千分表结构设计

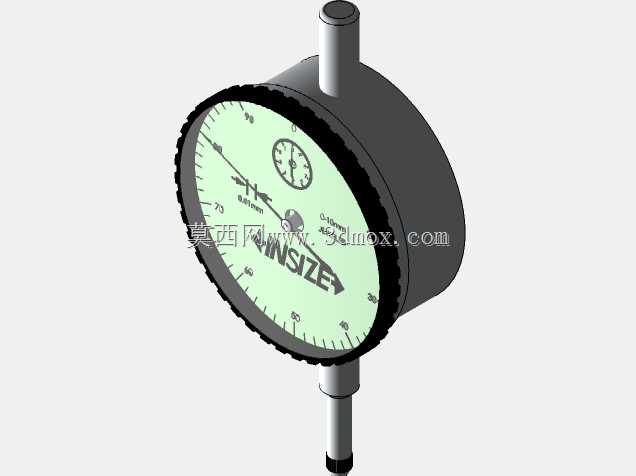

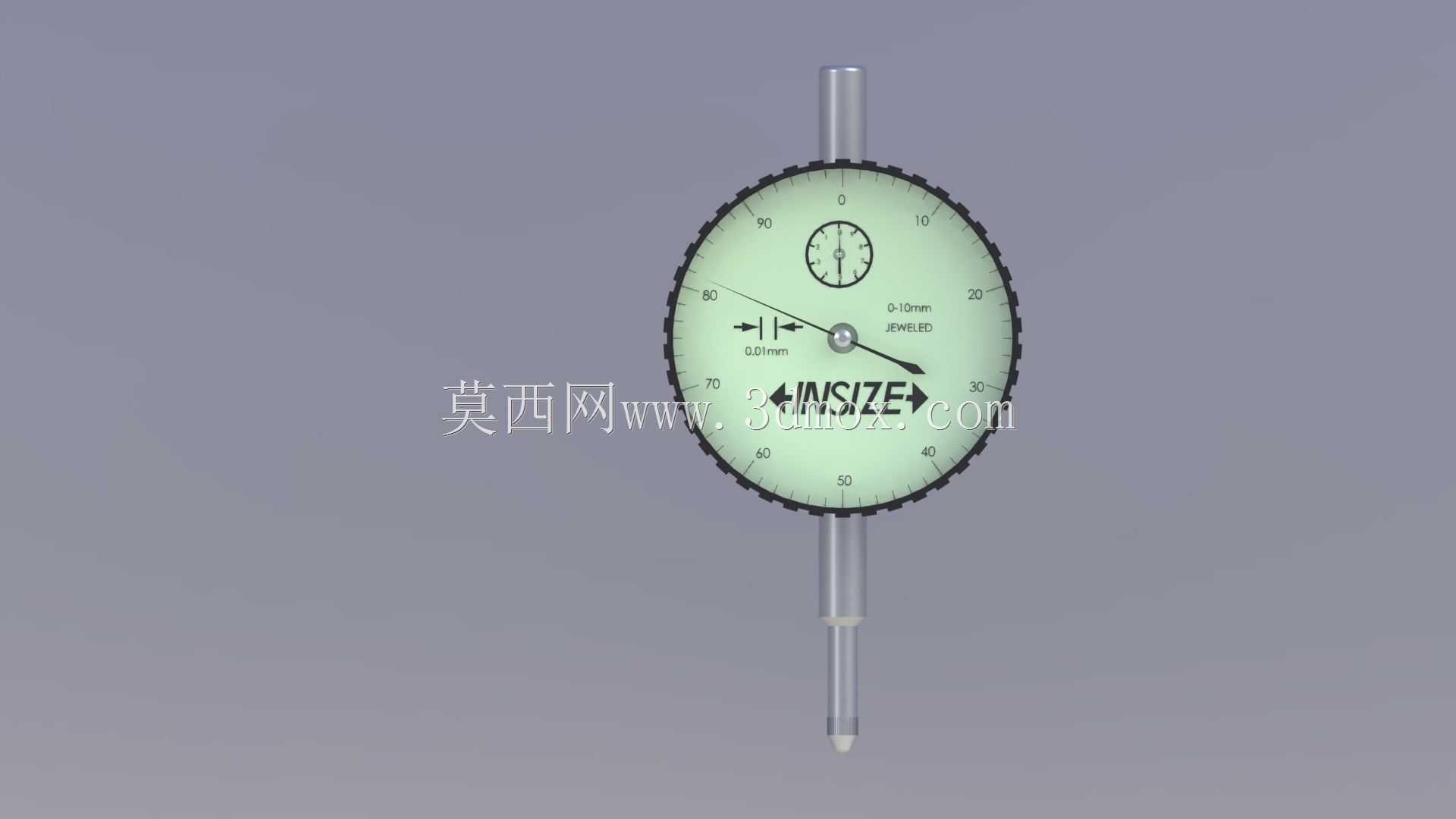

这款千分表的结构设计完全围绕机加工现场的实际检测需求展开，测杆采用贯穿式双导向结构，上下两端的硬质合金导套保证测头往复运动时无径向窜动，哪怕是在车间设备持续运行产生微振动的环境下，重复定位精度也能保持稳定，不会因为测杆偏斜出现读数偏差。表盘的刻度排布做了针对性优化，主刻度圈每格对应0.01mm位移，小表盘用于记录整毫米行程，指针配重经过动平衡调校，测杆快速升降时指针不会出现过冲或卡滞，读数时无需等待指针稳定就能快速获取准确数值，很适合生产线边的批量快速检测场景。

从安装边界来看，表体的夹持部位采用标准φ8mm圆柱结构，能直接适配市面上绝大多数磁性表座、专用检具的夹持孔，不需要额外加工转换套；测头采用标准M2.5螺纹连接，可根据不同检测场景更换平测头、尖测头、弧形测头等不同附件，不管是检测平面的平面度、轴类零件的径向圆跳动，还是工装夹具的装夹定位误差，都能快速适配。不带背面的结构设计进一步压缩了表体的轴向厚度，在空间受限的检测工位，比如多工位组合机床的内部检测位、狭小工装的间隙测量场景，不会因为表体突出部分和周边结构产生干涉，能伸入常规带后盖千分表无法放置的狭窄空间完成检测。

设计过程中，表圈采用防滑滚花结构，戴劳保手套操作时也能轻松转动表盘完成零位校准，不需要摘下手套操作，符合车间作业的实际操作习惯；表蒙采用高透耐磨的硬质材料，长期接触切削液、金属碎屑也不容易被刮花，避免视线受阻影响读数；内部传动机构采用齿轮齿条无间隙啮合结构，测杆的微小位移能无滞后传递到指针，正反向行程的读数误差控制在极小范围内，检测工件正反方向的形位公差时不需要反复校准零位。在实际生产场景中，这类千分表既可以配合表座完成机加工零件的工序间检测，也能直接集成到专用检具上作为固定检测单元，用于批量零件的尺寸合格性快速判定，测杆的测量行程覆盖常规精密零件的检测需求，不需要频繁更换量具就能完成大部分尺寸公差的检测工作。
