吹塑生产线定制双工位容器夹持工装

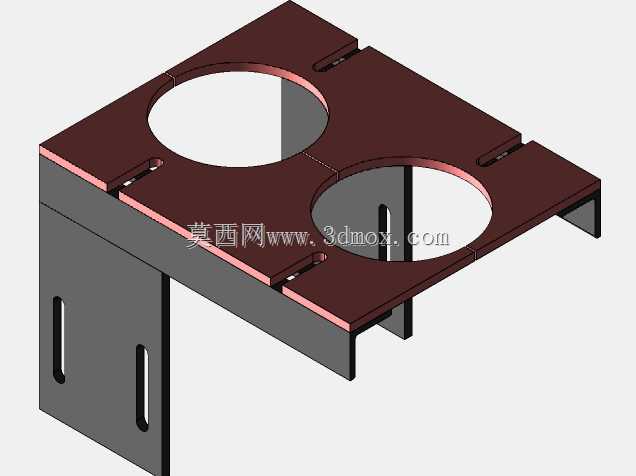

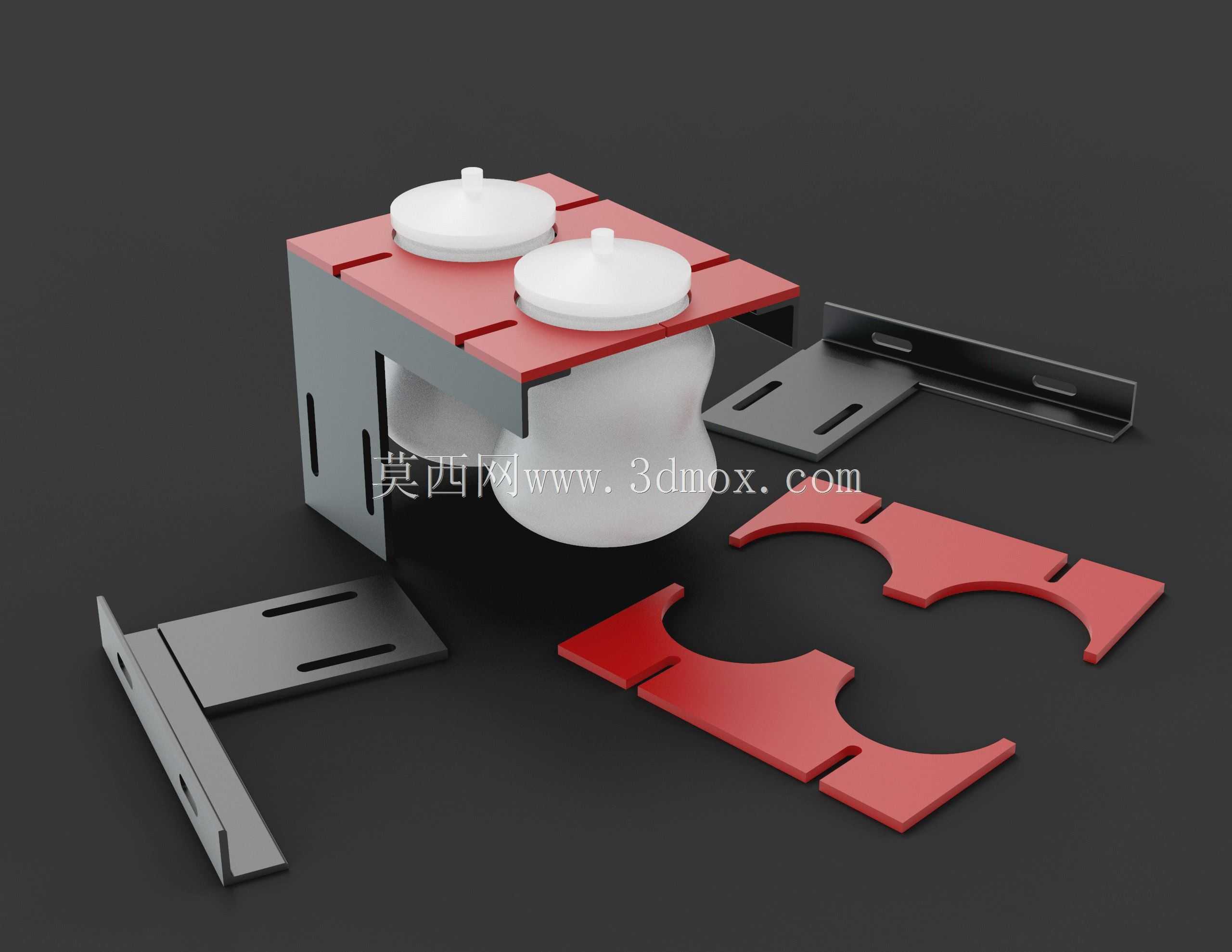

在中空吹塑成型的量产产线中，容器从模腔脱出后的承接、定位、转运环节，一直是影响生产节拍与成品良率的关键节点，这套定制化夹持结构正是针对该环节的适配方案。不同于通用夹爪的泛用设计，该结构直接匹配吹塑机模具背板的延伸安装位，不需要额外改动设备原有安装基面，现场装配时仅需通过侧边折弯支架的腰型孔调整水平位置，即可完成与模腔出料位的对位，适配多数常规间距布局的吹塑工位。结构核心的夹持承托采用半圆开口式设计，两个承托位的中心距设定为100mm，刚好对应市面多数中小型双工位吹塑机的模腔中心距，开口尺寸可根据待生产容器的口径做适配调整，设计时预留了单边0.5mm的调整余量，即按照容器口实际直径加1mm确定半圆内径，既可以避免夹持时刮蹭容器口部的飞边残留区，也能保证容器脱出后不会在承托位发生偏移、滑落。上部的红色承托板采用分段式开槽结构，槽位方向与容器脱出方向垂直，可根据不同规格容器的外形轮廓微调承托点位置，不需要整体更换承托板就能覆盖一定尺寸范围内的瓶型、壶型容器生产需求。侧边的L型折弯安装支架采用直角折弯成型，安装面与承托面的垂直度公差控制在0.1mm以内，保证夹持结构安装后与模具出料方向的平行度，避免容器下落时出现卡滞。配套的弧形定位片采用分体式设计，每片定位片对应一个承托位，通过螺栓与承托板连接，磨损后可单独更换，降低长期使用的维护成本。整套结构没有复杂的传动组件，完全依靠机械结构的形位配合完成容器的承接定位，不需要额外配置气动或电动驱动元件，适配吹塑工位周边高温、有塑料挥发物的复杂工况，不会因为气源波动、线路老化出现定位失效问题。实际投产使用时，容器在模腔内吹胀冷却完成开模后，会直接垂直下落至对应半圆承托位，由弧形定位片限制容器的径向位移，待后续的取件机械手或人工取走成品后，即可进入下一个成型循环，相比传统的平面接料台，该结构能将容器定位偏差控制在2mm以内，大幅减少后续取件环节的对位调整时间，有效提升整线的生产节拍稳定性。
