起重配套托盘吊运属具结构设计

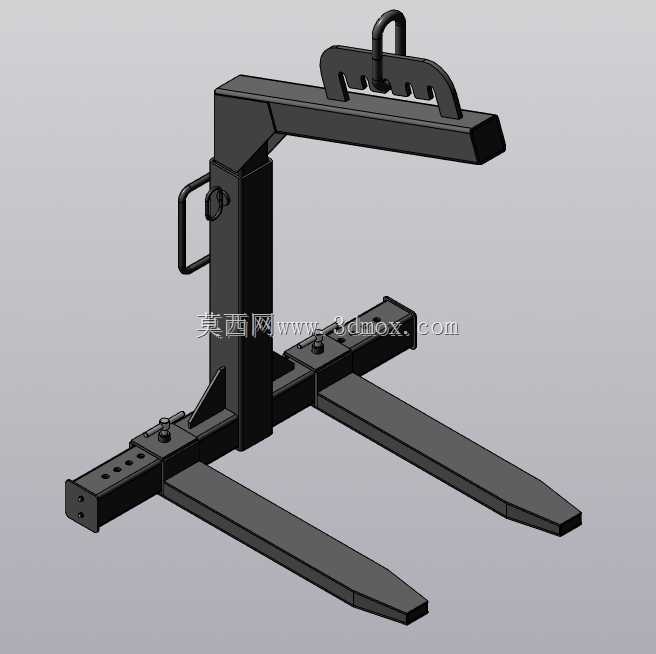

在仓储物流、生产车间的物料转运环节，托盘作为集装单元化载具的应用极为普遍，常规托盘转运多依赖叉车完成，但遇到无叉车通行条件、需跨区域高位吊运、货车装卸货位狭窄的场景时，这类可配合起重设备使用的托盘吊运属具就能填补作业空白。该属具整体为C型悬臂承力结构，上部设置带多档位调节孔的吊点连接座，可直接适配吊钩、卸扣等常规起重吊具，吊点位置的多档孔位设计，可根据不同重量、不同重心位置的托盘载荷调整起吊平衡点，避免起吊后托盘倾斜撒料。主体承力立柱采用厚壁矩形型钢焊接成型，侧面设置便携拉手，方便作业人员在地面调整属具对位、挂接托盘时的操作，立柱下部与水平货叉架采用螺栓紧固连接，货叉架上开设等距调节孔位，两根平行货叉可根据托盘的进叉口间距调整开合宽度，适配不同规格的川字底、田字底木托盘、塑料托盘与金属托盘。货叉采用变截面设计，前端做收窄倒角处理，方便快速插入托盘底部的进叉间隙，叉身根部做加强筋焊接补强，可承受额定载荷下的弯曲应力，避免长期使用出现叉体变形。设计阶段首先核算了C型框架的受力弯矩，根据常用托盘额定承载1-2吨的作业需求，选定对应壁厚的型钢材料，同时控制整体框架的开口高度，确保能适配市面上绝大多数标准托盘的堆码高度，不会出现叉体插入后上部横梁顶到托盘上层货物的情况。安装边界上，上部吊点的连接尺寸适配常规1-5吨级起重吊钩、行车吊具的挂接范围，货叉的截面尺寸符合通用托盘进叉口的最小间隙要求，调节孔位的间距设置兼顾了调节效率与定位强度，每档调节后都可通过穿装防脱销锁死货叉位置，避免作业过程中货叉滑移脱出。这类属具不需要额外的动力源，完全依靠机械结构实现承力，可配合行车、汽车吊、电动葫芦等各类起重设备使用，在厂房内部跨车间转运、月台装卸货、仓储区高位堆垛等场景下，相比叉车作业更灵活，尤其适合作业空间受限、地面无法通行轮式设备的工况，结构上没有易损的液压、电控元件，日常维护仅需定期检查连接销、焊缝的磨损情况即可，作业可靠性高。
