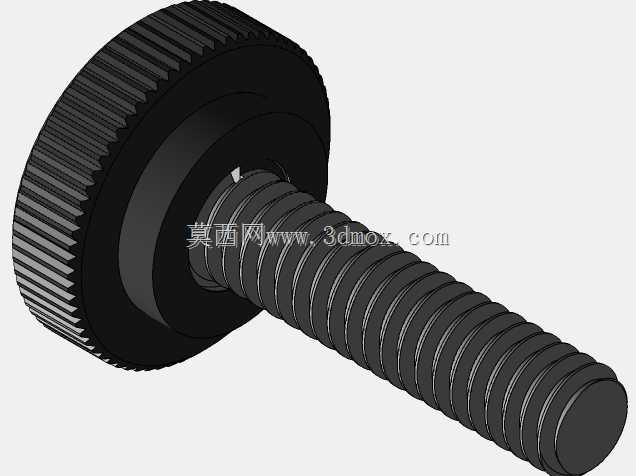

多规格滚花旋钮锁紧操作件结构设计

这类滚花旋钮在工业设备里的应用场景非常广泛，小到桌面测试工装的快速锁紧、小型检测设备的档位调节，大到自动化生产线旁的防护门快拆固定、非标设备的手动调节工位，都能见到这类零件的身影。它不需要额外工具，操作人员直接用手拧动就能完成锁紧或者松开动作，相比需要螺丝刀或者扳手操作的螺丝，在需要频繁拆装、快速调节的工位上能大幅提升操作效率，减少辅助工具的携带与管理成本。

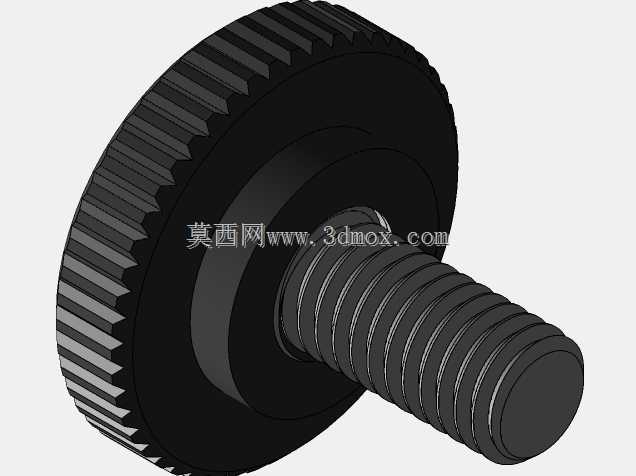

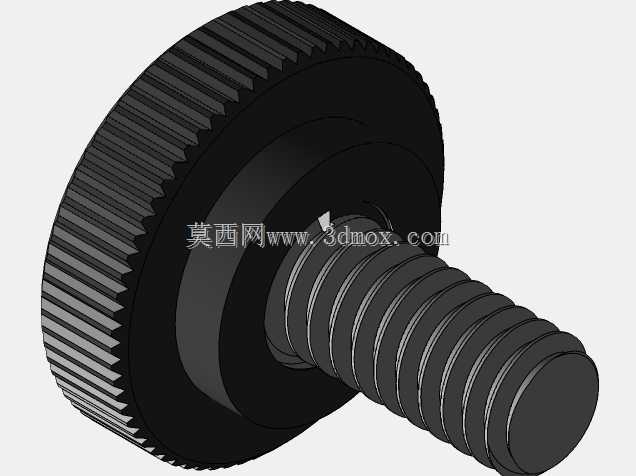

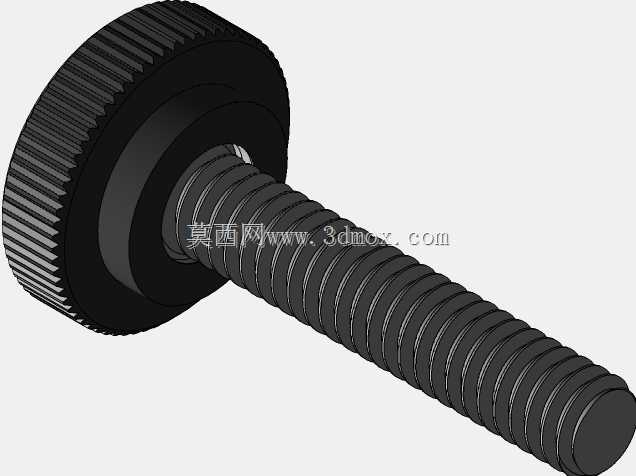

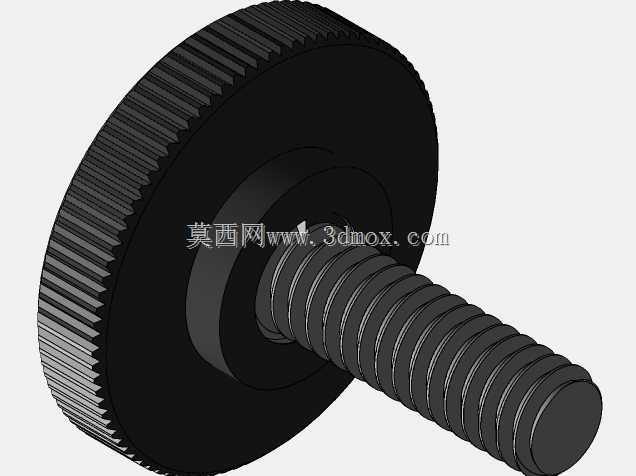

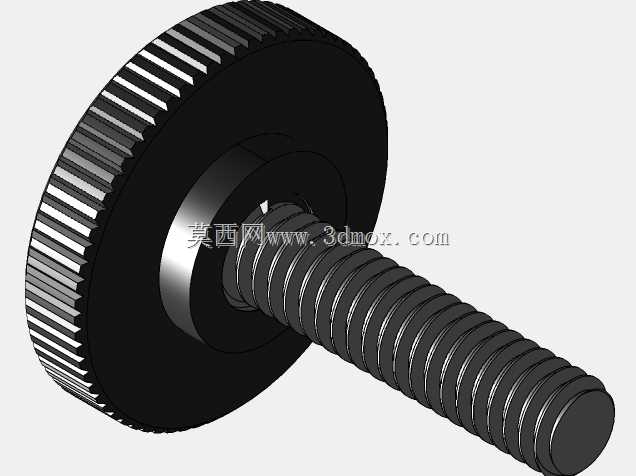

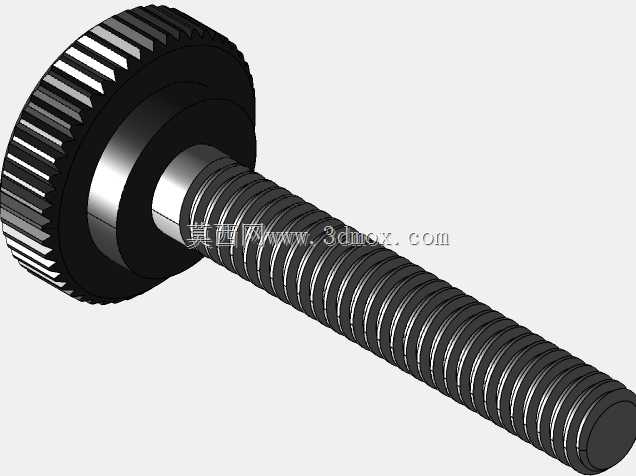

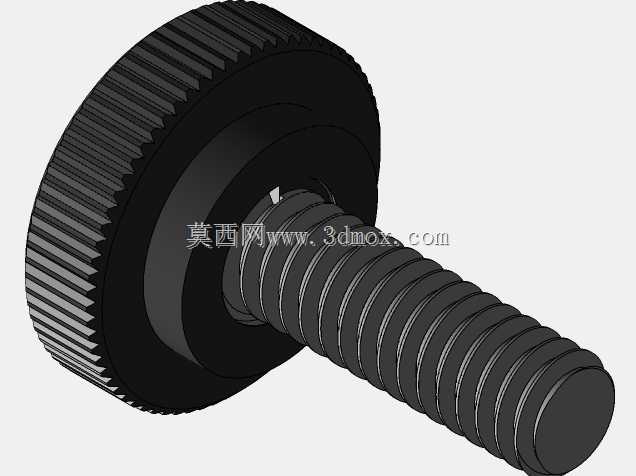

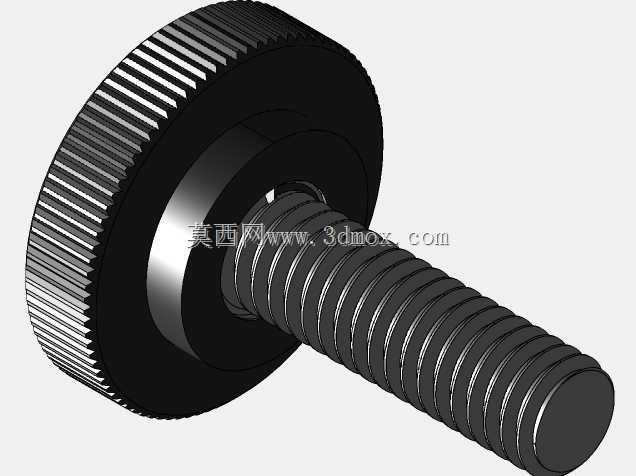

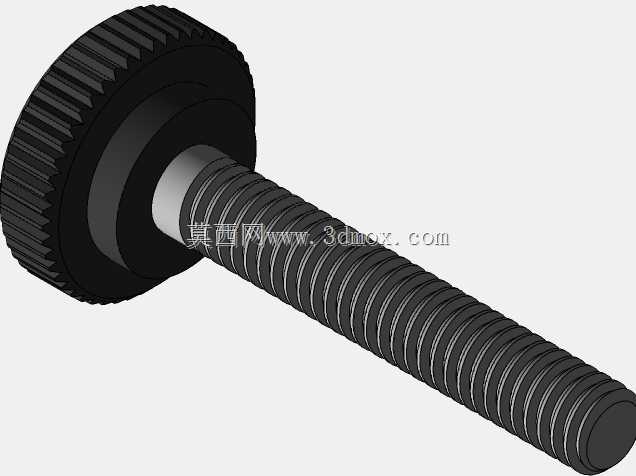

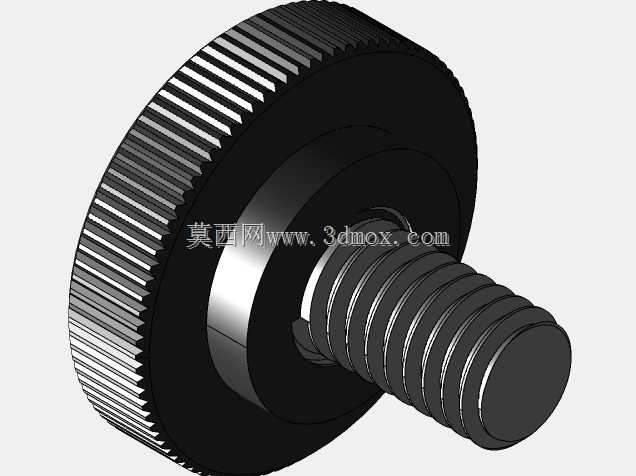

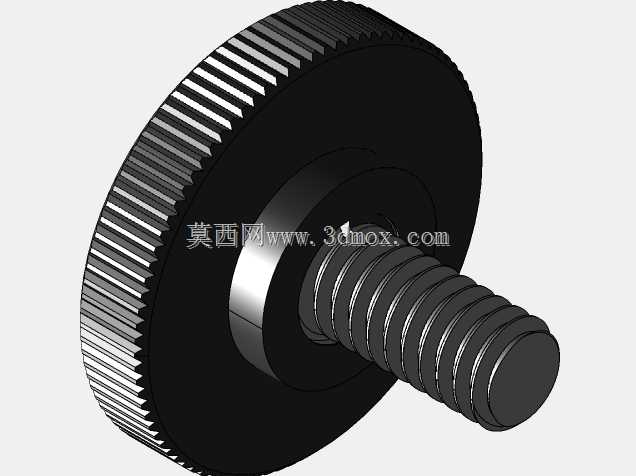

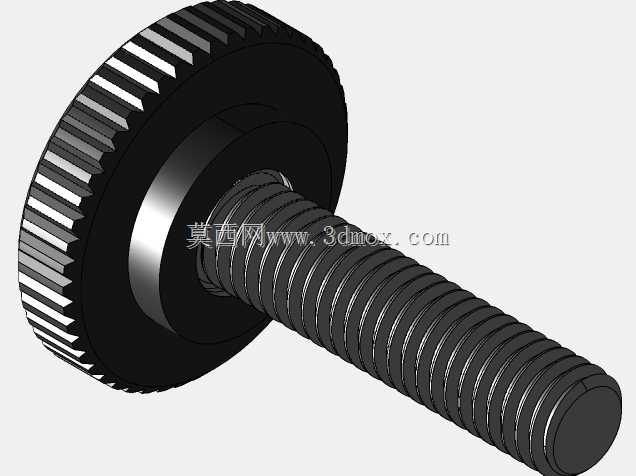

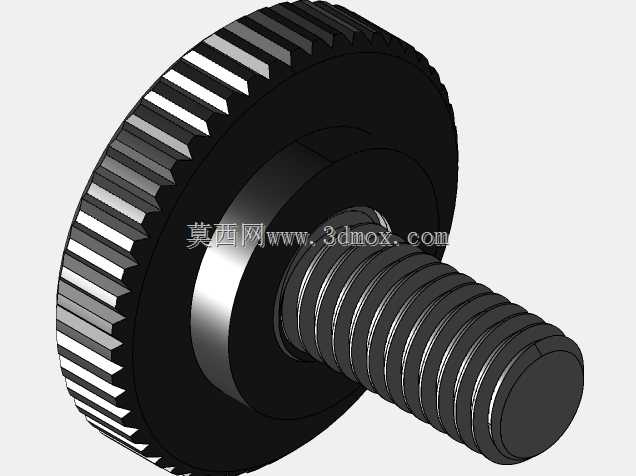

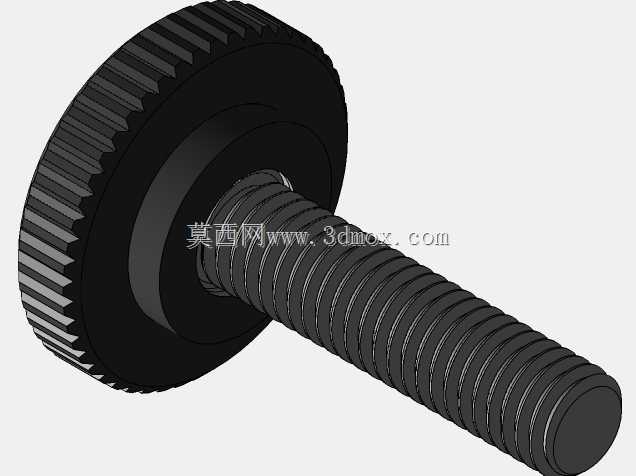

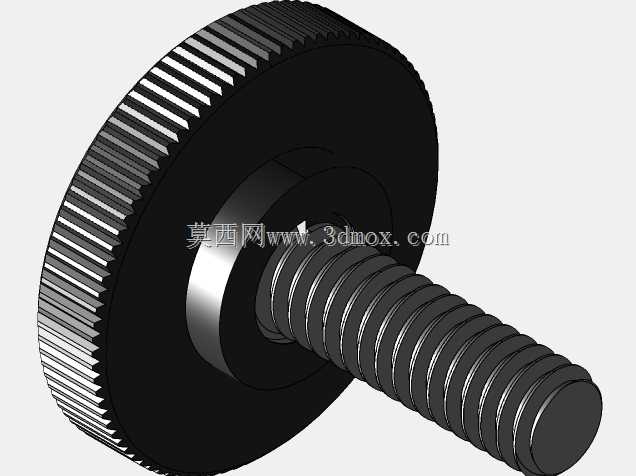

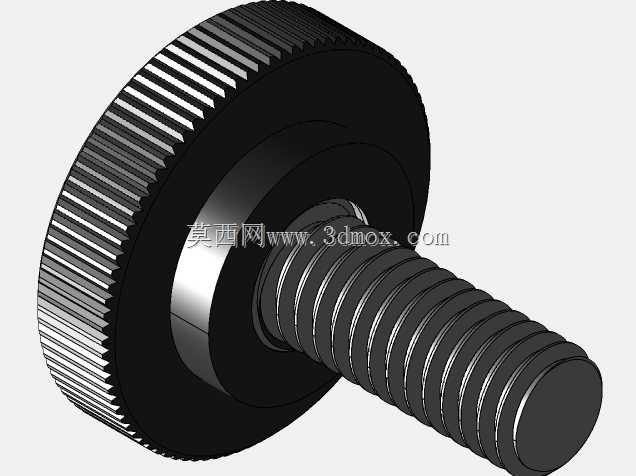

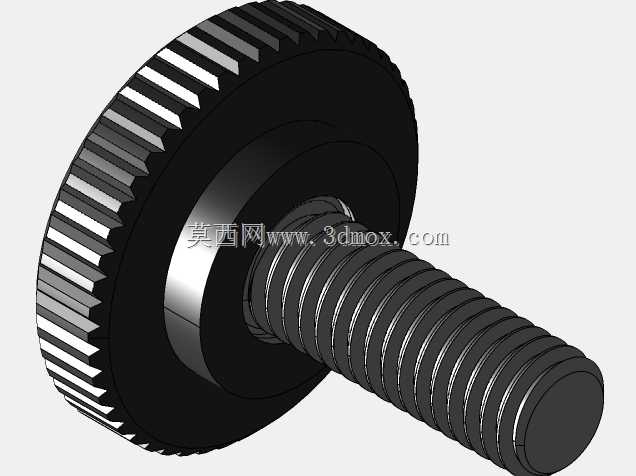

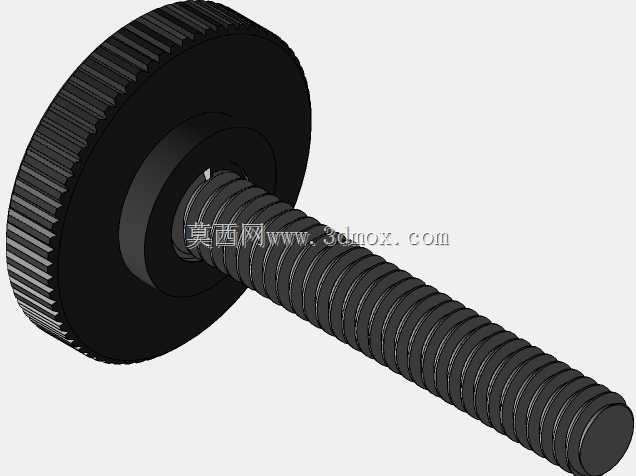

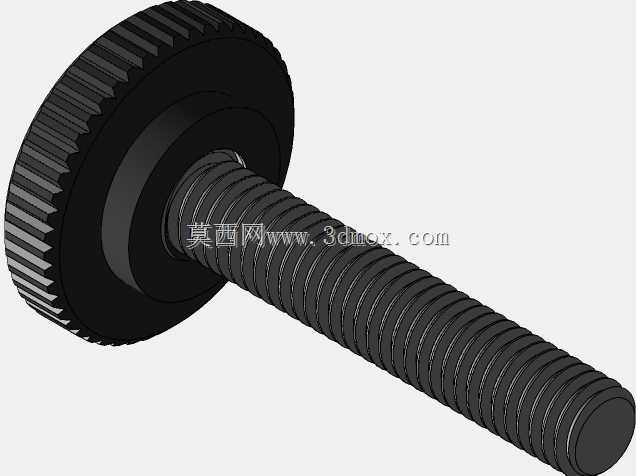

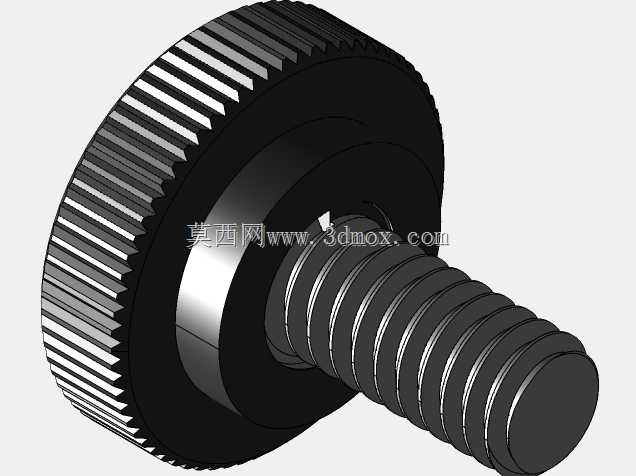

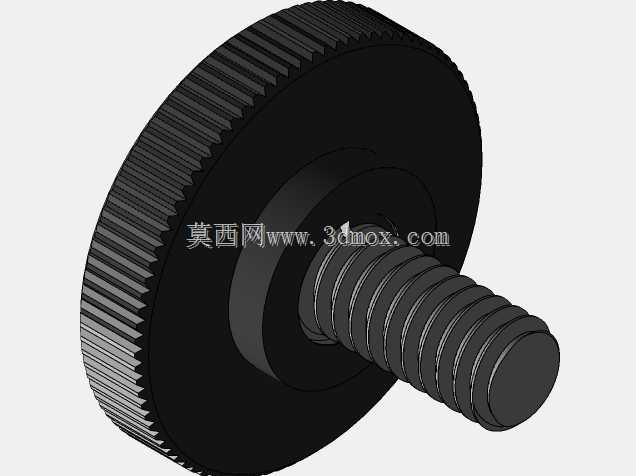

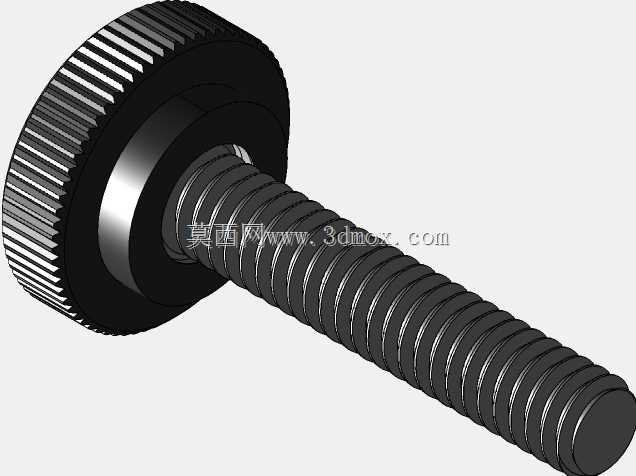

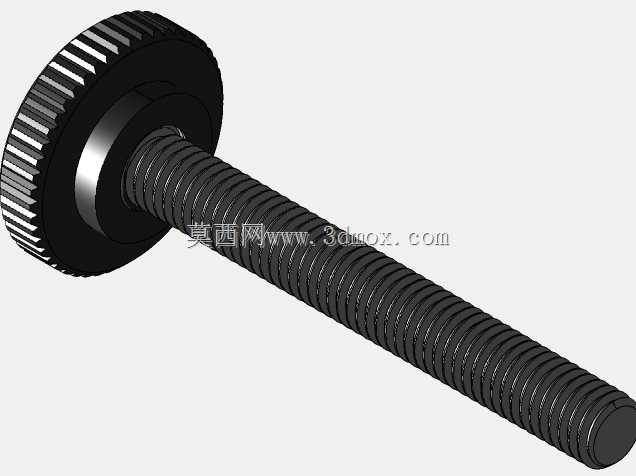

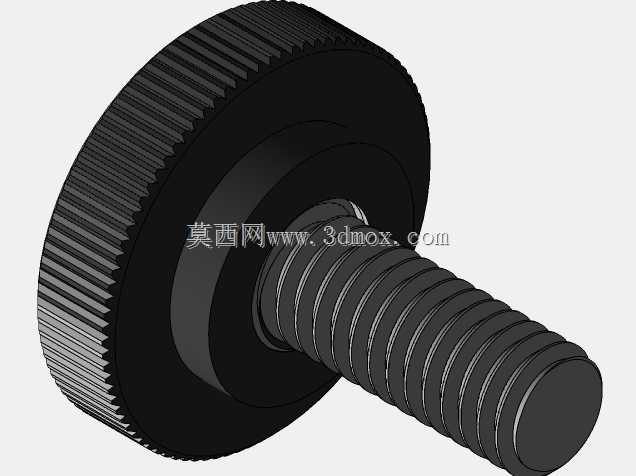

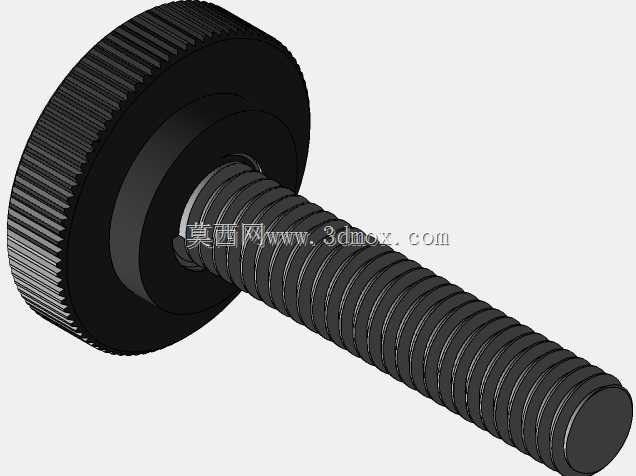

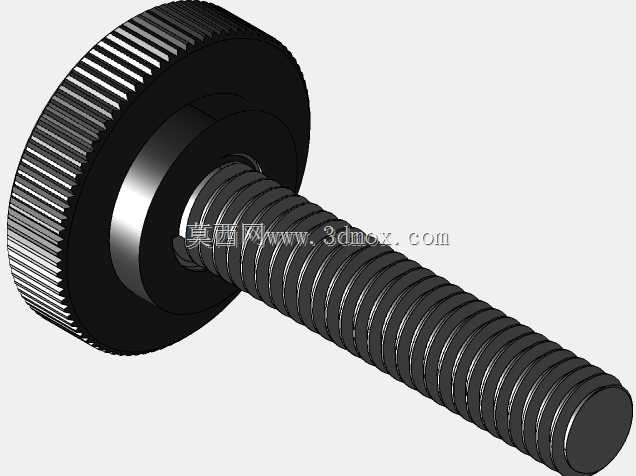

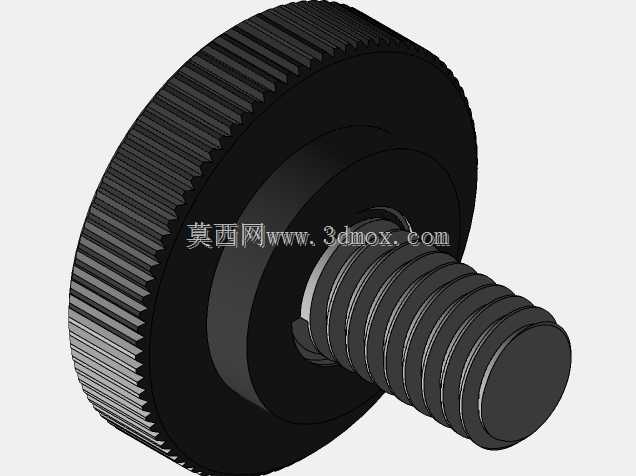

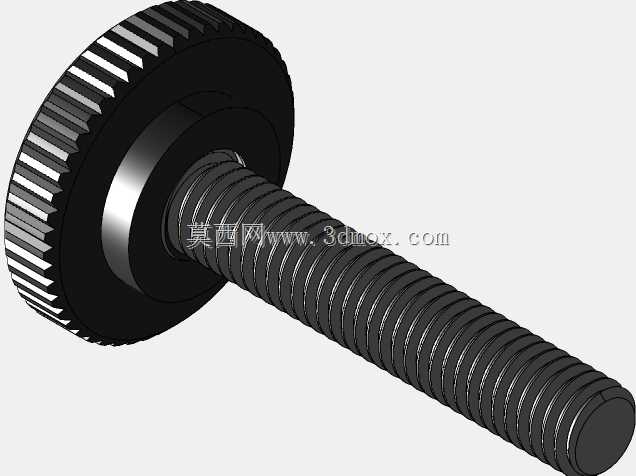

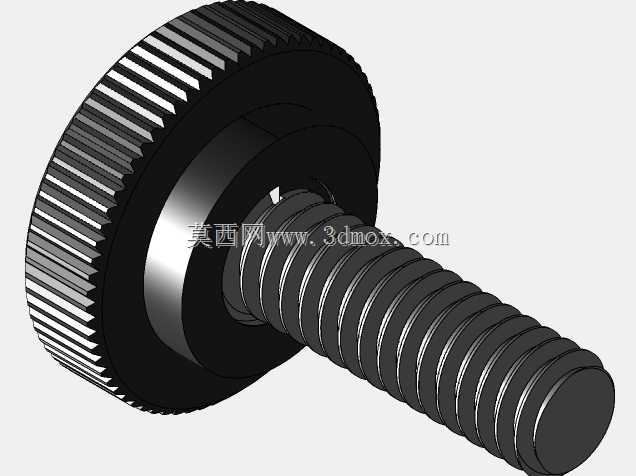

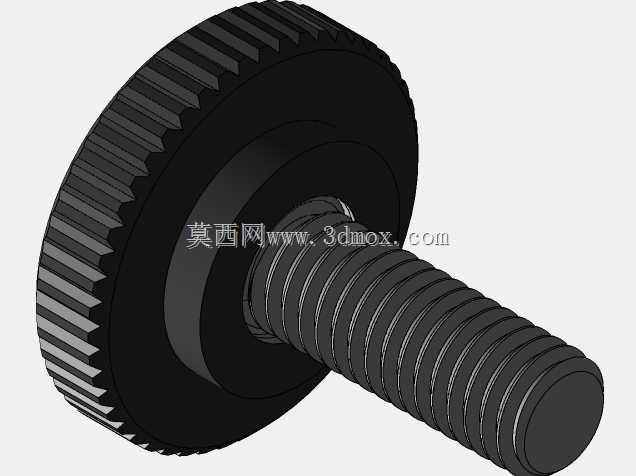

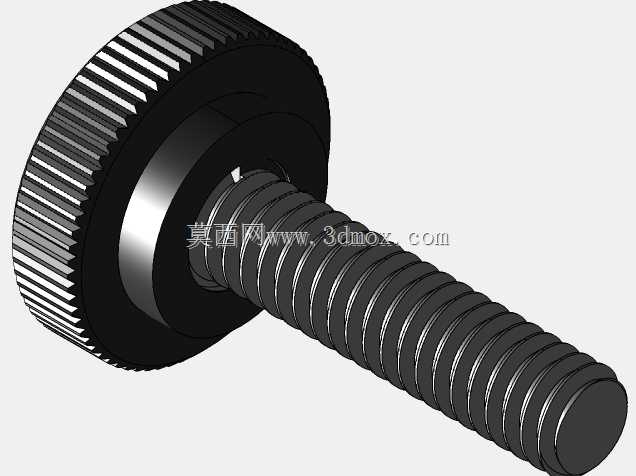

从功能特性来看，外圆周的滚花设计是核心结构，细密的网纹滚花能够在手部施力时增加足够的摩擦力，即使操作人员手上沾有少量切削液、粉尘或者佩戴薄款劳保手套，也能稳定施力，不会出现打滑的情况，保证锁紧力矩能够可靠传递。这次的设计覆盖了18种不同的尺寸规格，能够适配不同的安装空间需求，小尺寸款适合空间紧凑的仪器面板调节，大尺寸款则能提供更大的施力力臂，适合需要更大锁紧力的设备固定场景。

设计过程中采用参数化的建模思路，所有结构尺寸都通过方程式关联驱动，当需要调整旋钮的外径、高度、内螺纹规格时，只需要修改对应参数就能快速生成新的规格模型，不需要重复绘制草图与特征，能大幅降低同系列不同规格零件的建模工作量。需要注意的是，旋钮内部与螺纹配合的导向段做了适当的长度延伸，能够保证拧入时的同轴度，避免出现偏斜导致的螺纹咬死或者安装不到位的问题；旋钮的端面边缘都做了小圆角钝化处理，不会出现锋利的锐边，操作人员频繁操作时不会划伤手部。

从安装边界来看，不同规格的旋钮适配不同的螺纹安装孔，安装时需要预留足够的手部操作空间，旋钮外径周边至少要留出不小于15mm的操作间隙，避免周边结构干涉导致无法顺利拧动；旋钮的拧紧高度需要根据被固定件的厚度做匹配，保证拧紧后旋钮端面能够完全压紧被固定件，不会出现虚压的情况。这类旋钮的材质一般选用PA66加玻纤或者铝合金，前者绝缘性好、重量轻，适合电子设备、检测仪器使用，后者强度高、耐磨性好，适合工业设备、工装夹具的频繁操作场景。在实际选型时，除了匹配螺纹规格，还要根据操作频率、所需锁紧力、使用环境的腐蚀情况选择对应的材质与表面处理方式，保证长期使用的可靠性。
