翼型旋钮式快装锁紧卡扣结构

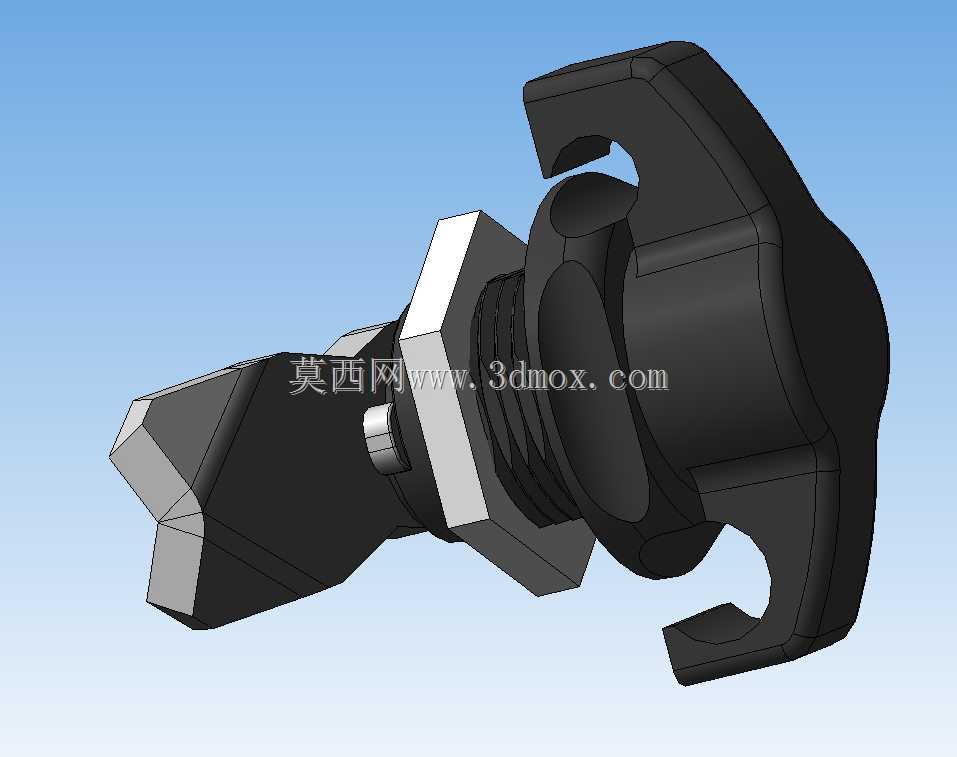

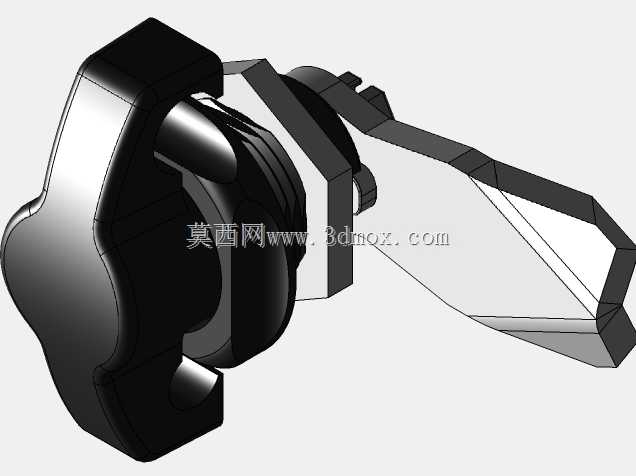

这类带翼型旋钮的锁紧卡扣，常应用在需要频繁拆装的流体管路接驳、设备舱门快开、检测工装快速固定场景中，尤其是在气动管路、低压输水管道、小型设备检修口的连接位置，相比传统螺纹旋接的紧固件，它不需要额外工具就能完成锁紧与松脱操作，能大幅缩短现场拆装的作业时长，在野外作业设备、便携检测装置、移动式工业机组上的适配性极强。从结构设计逻辑来看，该卡扣采用了偏心锁紧加螺纹预紧的组合结构，前端的锥头定位段可以在对接时先插入对应接口的定位孔内完成径向限位，避免对接过程中出现错位偏移，中间的六角限位台可以在需要更大锁紧力的时候，用普通扳手辅助加固，适配不同工况下的锁紧力需求。尾部的翼型旋钮做了大圆角的防滑轮廓，两个对称的卡扣爪在旋钮旋转到锁紧位时，会牢牢勾住对接件的卡槽边缘，配合螺纹段的轴向进给，实现对接面的压紧密封，不会因为设备运行中的小幅振动出现松脱。设计时特意将旋钮的握持边缘做了加厚处理，即使操作人员戴劳保手套也能顺利施加旋转力矩，不会出现打滑的问题。安装边界上，该卡扣的轴向安装空间只需要预留出旋钮旋转的避让空间即可，径向尺寸比同通径的法兰连接结构小60%以上，不需要在对接位置周围预留螺栓拆装的操作空间，非常适合布局紧凑的设备内部管路连接。卡扣爪的勾接深度经过反复校核，既保证了足够的拉脱强度，又不会因为勾接过深导致松脱时需要过大的操作力，螺纹段的螺距选用了细牙规格，锁紧过程中的轴向进给更平缓，能让对接面的密封圈受力均匀，避免出现偏压导致的泄漏问题。在实际选型适配时，只需要确认对接端的卡槽尺寸、锥头定位段的直径与卡扣的对应参数匹配，就能直接替换使用，不需要对原有设备的接口做大幅改动，在老旧设备的快装改造项目中也有很高的应用价值。
