外锥面菱形滚花空心调节衬套结构

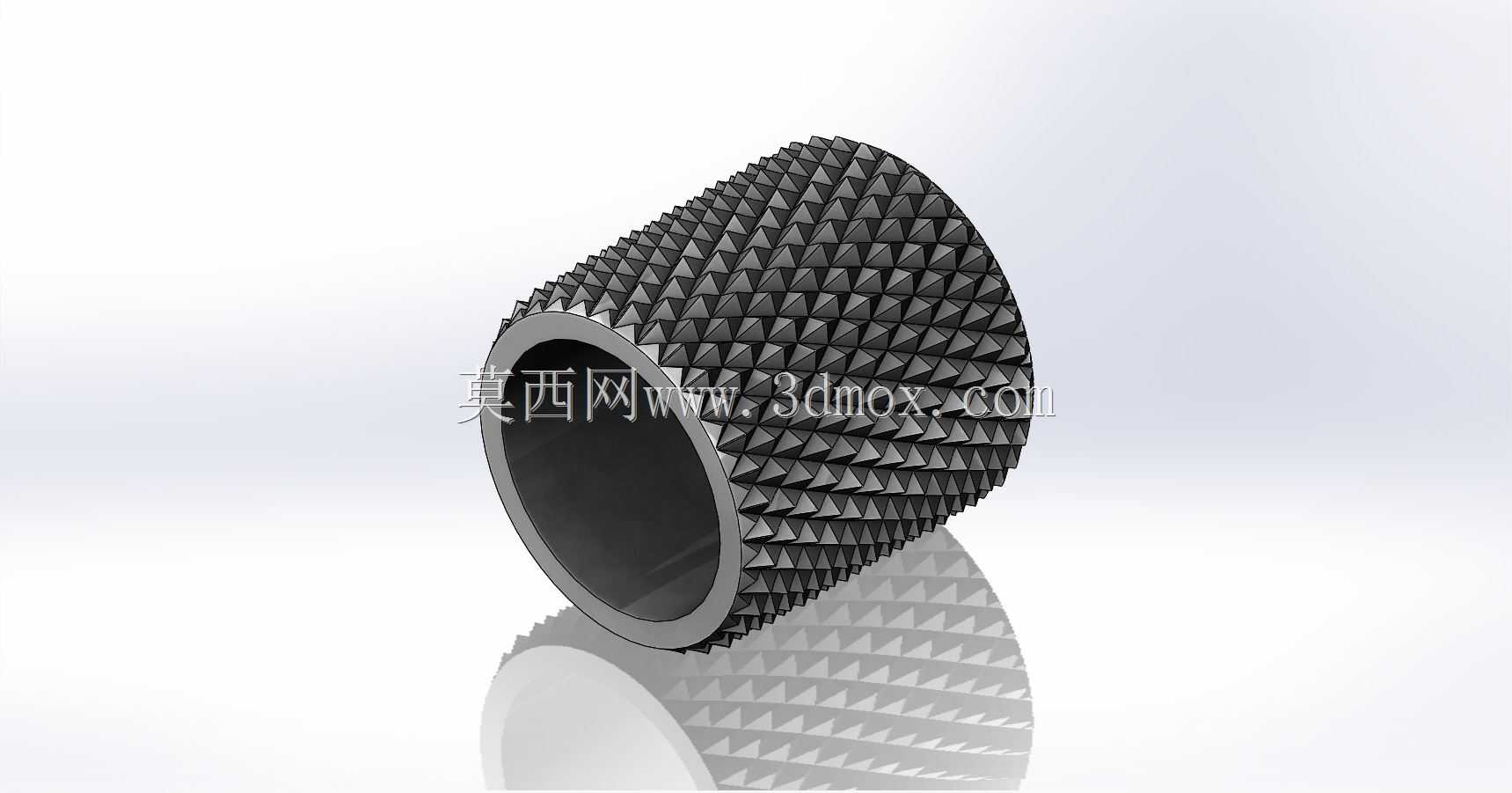

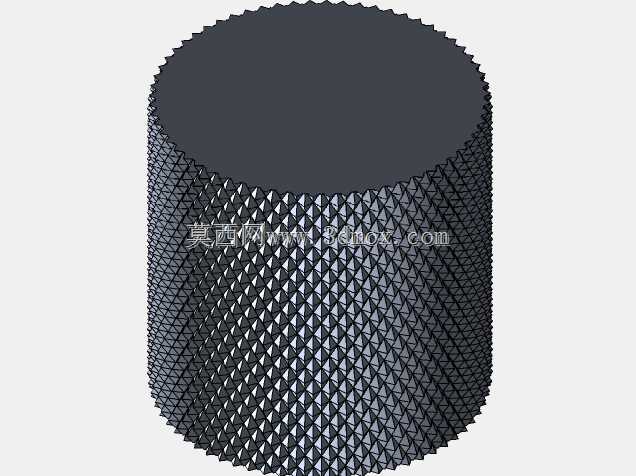

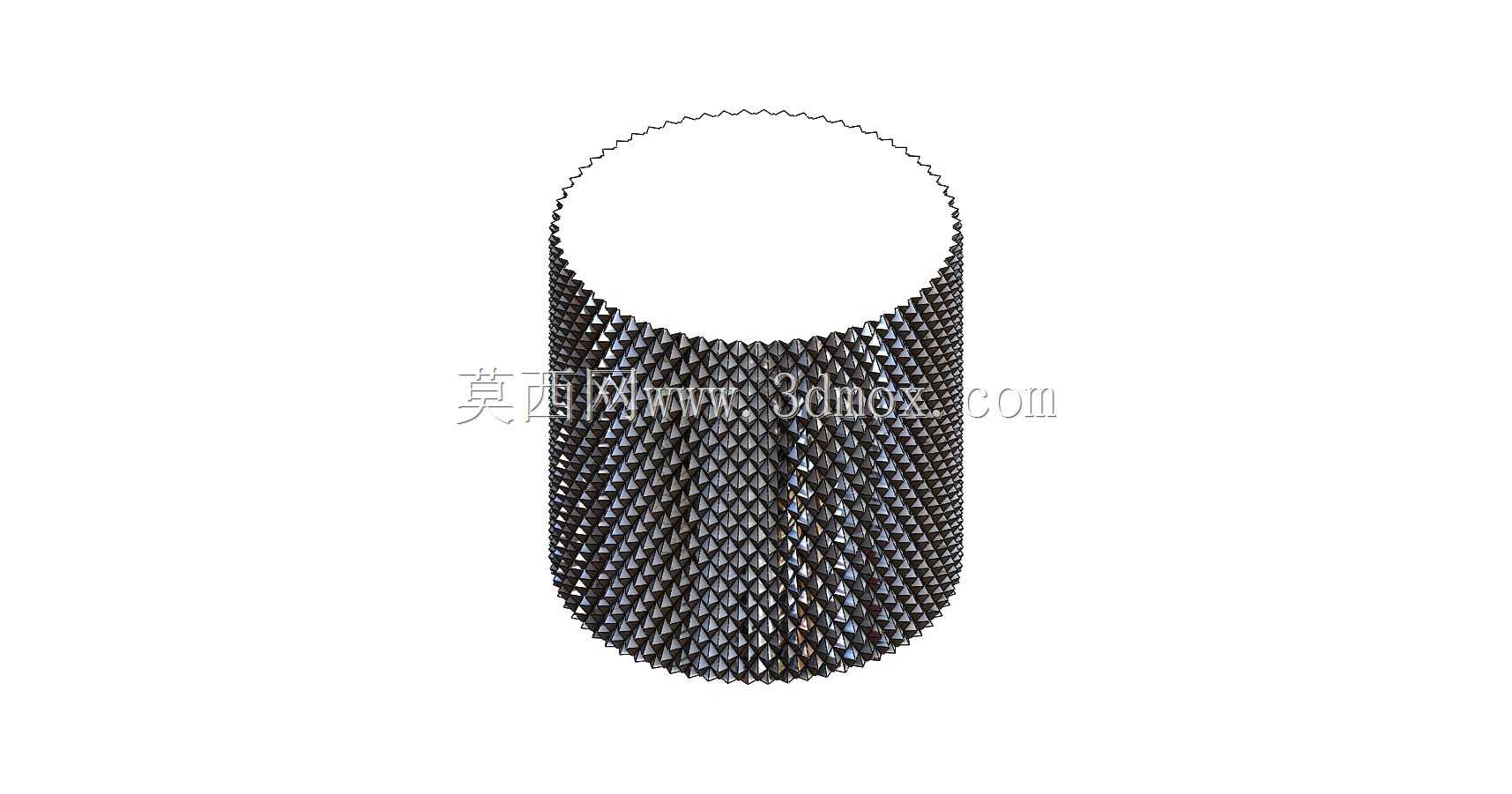

日常做手动调节类工装夹具、检测治具的结构设计时，经常会用到这类带外滚花的空心衬套，它不需要额外的操作工具，操作人员直接用手捏持外表面就能完成转动、微调、锁紧的动作，在小扭矩手动调节的工位上实用性很强。这款衬套的外表面采用的是菱形凸点滚花结构，和常见的直纹滚花不同，菱形滚花在周向和轴向两个方向都能提供足够的静摩擦力，哪怕操作人员手上沾有少量切削液、防锈油，捏持转动时也不容易出现打滑的情况，滚花的凸点高度控制在合理范围，既不会因为齿太尖锐划伤操作人员的手指，也不会因为齿太浅导致摩擦力不足。衬套采用空心薄壁结构设计，内孔为光滑圆柱面，可以直接套在对应的导向光轴、调节螺杆上，内孔的尺寸公差按照间隙配合设计，装配后可以沿着轴向灵活滑动，也可以绕轴线顺畅转动，不会出现卡滞的情况。衬套的外形做了微锥度设计，靠近安装端面的一侧直径略小，外端直径稍大，这种设计一方面是为了提升滚花加工时的工艺性，减少滚花过程中材料挤压导致的端部变形，另一方面也能让操作人员捏持时更贴合手指的施力角度，长时间操作不容易产生疲劳感。设计这类滚花衬套的时候，首先要确认内孔的配合尺寸，要和配套的轴类零件的公差带匹配，避免间隙过大导致调节时出现晃动，间隙过小导致装配困难。其次要控制滚花段的长度，滚花段不需要覆盖整个衬套外圆，只需要覆盖操作人员手指捏持的区域即可，非捏持段可以做成光滑外圆，减少不必要的加工工序，降低加工成本。壁厚的设计也要重点考量，壁厚过薄的话，滚花加工时容易导致内孔变形，影响内孔的配合精度，壁厚过厚则会增加整体重量，也会让整体外形过于笨重，不符合手动操作件轻量化的设计要求。这类衬套常用在小型检测设备的焦距调节旋钮、工装夹具的手动锁紧套、电子设备的参数调节旋钮、手动阀门的操作套等场景，在不需要大扭矩传动的手动调节部位，这种结构比带扳手位的结构操作效率更高，也不需要额外配套操作工具，能有效简化设备的整体结构，减少附属配件的数量。
