立式法兰连接A型柱塞式流体输送泵结构

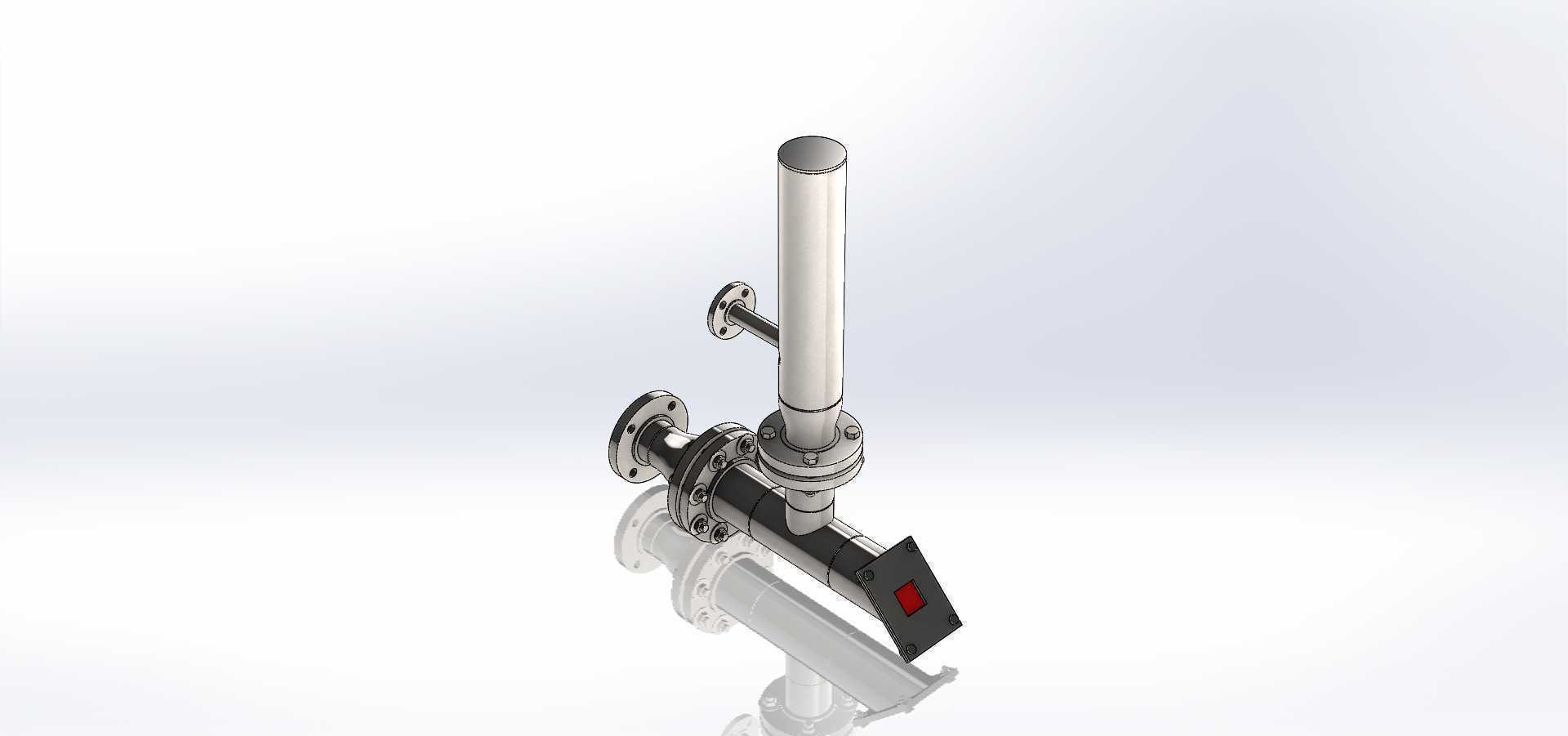

　　做流体输送系统选型的时候，柱塞式计量泵一直是小流量高压工况的首选，这次拆解的这款立式法兰连接A型柱塞泵，是针对化工配料、小型水处理加药、实验室流体精准输送场景做的结构优化版本，和常见的卧式柱塞泵相比，立式布局的核心优势是占地面积更小，管路对接时可以直接嵌在垂直管段中间，不需要额外做水平安装的承重支架，对于空间紧凑的撬装设备集成来说，能省出至少30%的管廊排布空间。

　　从实际功能来看，这款泵的核心作用是通过柱塞在缸体内的往复运动，实现腔室容积的周期性变化，完成流体的吸入与加压排出，和离心泵相比，它的输出压力更高，流量调节精度可以控制在±1%以内，适合输送粘度在0.5-1000mm²/s的无固体颗粒流体，不管是净水处理环节的药剂投加，还是小型化工生产线的溶剂定量输送，甚至是水族系统的精准补水循环，都能适配对应的工况需求。

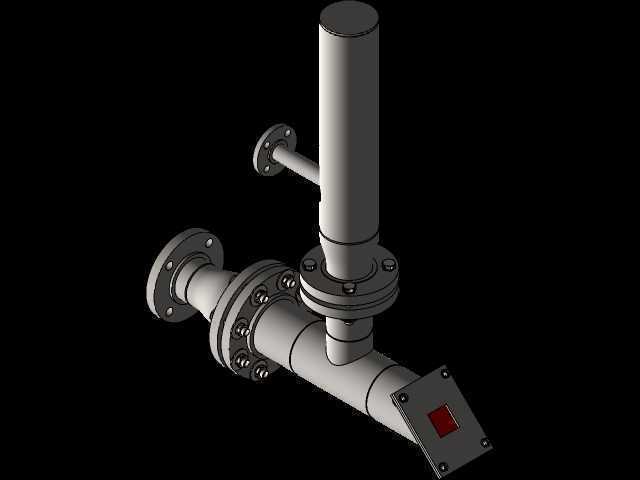

　　设计思路上，这款泵没有采用传统柱塞泵的分体式填料函结构，而是把密封组件和缸体做成了集成式模块，日常维护的时候不需要拆解整个管路连接，只需要拆开侧端的密封压盖就能更换填料和柱塞密封圈，大幅降低了现场运维的拆装工作量。进出液口全部采用标准法兰连接结构，法兰的密封面是突面形式，适配市面上通用的RF型法兰垫片，对接时不需要单独定制非标连接件，和现有管路系统的兼容性很强。顶部的加长柱塞导向段做了铜套衬里设计，比普通的铸铁导向套耐磨性能提升40%以上，长时间往复运行时柱塞的径向跳动量可以控制在0.02mm以内，能有效减少密封件的偏磨，延长密封组件的更换周期。侧端的方形端盖是流量调节机构的防护壳，内部集成了行程调节螺杆，转动调节杆就能改变柱塞的往复行程，从而在不改变电机转速的情况下实现输出流量的无级调节，不需要额外加装变频控制系统就能满足不同流量的输送需求，对于成本控制严格的小型项目来说，能省掉不少电控配套的成本。

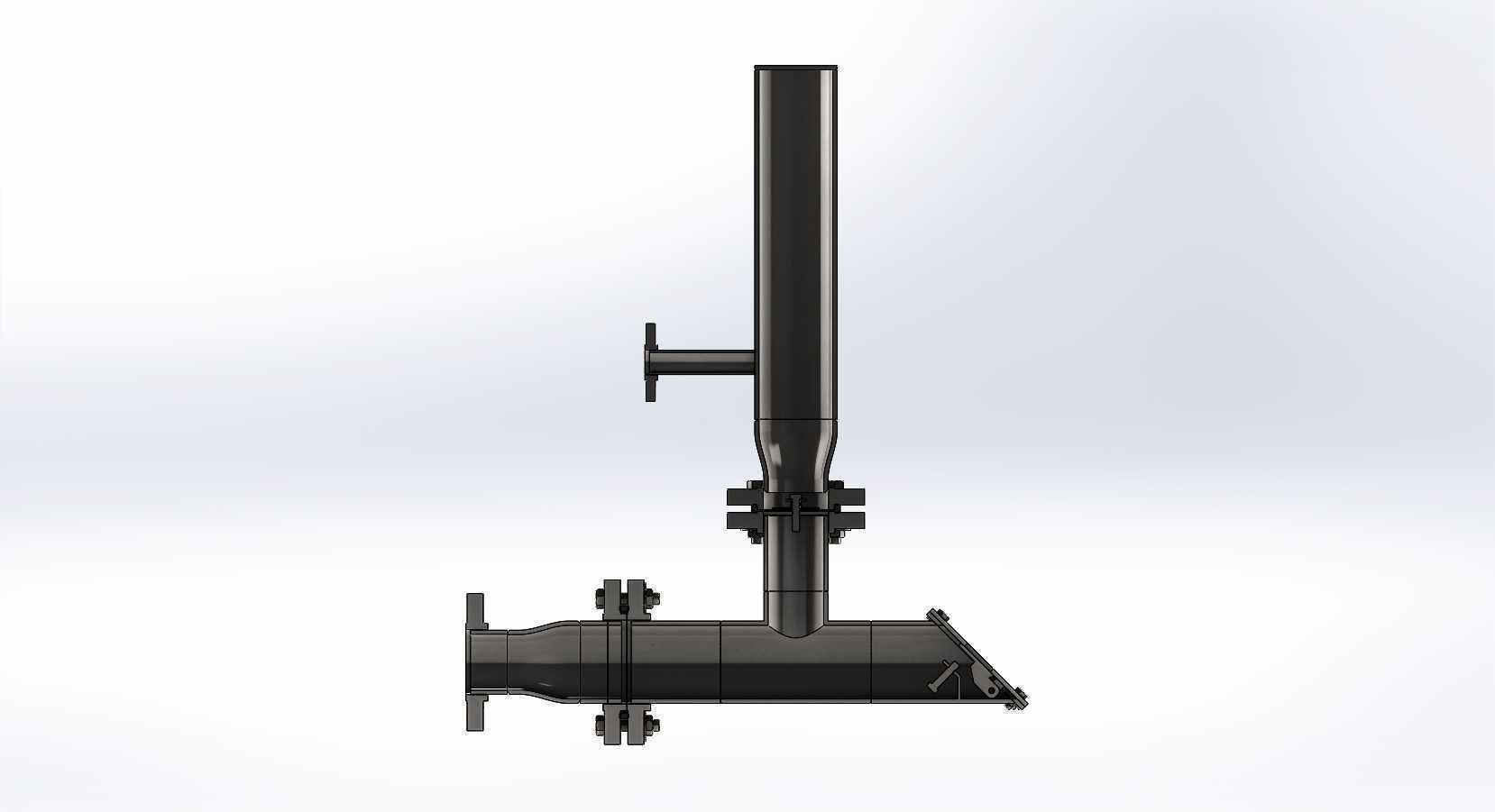

　　安装边界方面，这款泵的底部法兰是主承重连接端，法兰的螺栓孔是标准跨中布置，安装时只需要和对应管径的管路法兰对齐，穿入螺栓对称拧紧即可，不需要额外做混凝土基础或者独立安装支架，垂直管段本身就能承受泵体的运行重量。侧面的小口径接口是排气溢流口，安装时需要接直径10mm的引流管到废液收集槽，避免启动初期腔室排气时流体喷溅到现场。顶部的柱塞外露段需要预留至少150mm的垂直操作空间，方便日常检查柱塞表面的磨损情况，以及添加润滑油维护导向套。整体的外形轮廓是细长型立式结构，最大径向尺寸不超过200mm，在管廊上排布时相邻两台泵的中心距只要留到250mm就能满足安装和操作空间，比同流量的卧式柱塞泵节省近一半的排布宽度。

　　从结构细节来看，泵体的过流部件全部采用304不锈钢材质，输送弱腐蚀性流体时不需要做额外的防腐处理，缸体内壁做了珩磨处理，表面粗糙度达到Ra0.8，柱塞表面镀硬铬处理，硬度达到HV800以上，和密封件配合时的摩擦阻力更小，运行时的噪音可以控制在65分贝以下，适合对环境噪音有要求的室内安装场景。连接法兰的密封槽做了圆角过渡处理，避免垫片压紧时被尖角割破导致密封失效，所有的连接螺栓都采用标准六角头螺栓，现场拆装用普通的开口扳手就能完成，不需要特殊的专用工具。
