家用手动柑橘类水果榨汁器具结构设计

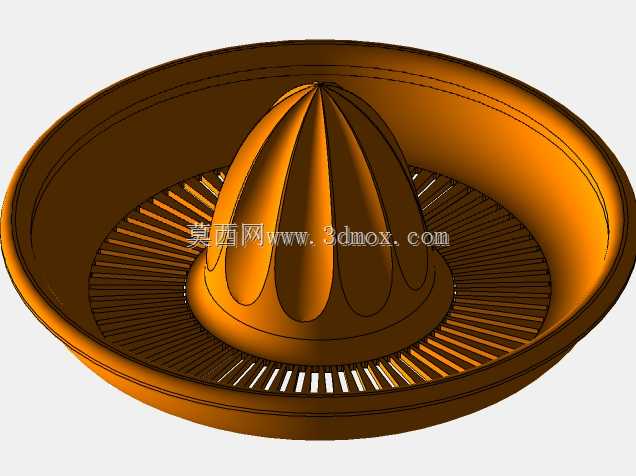

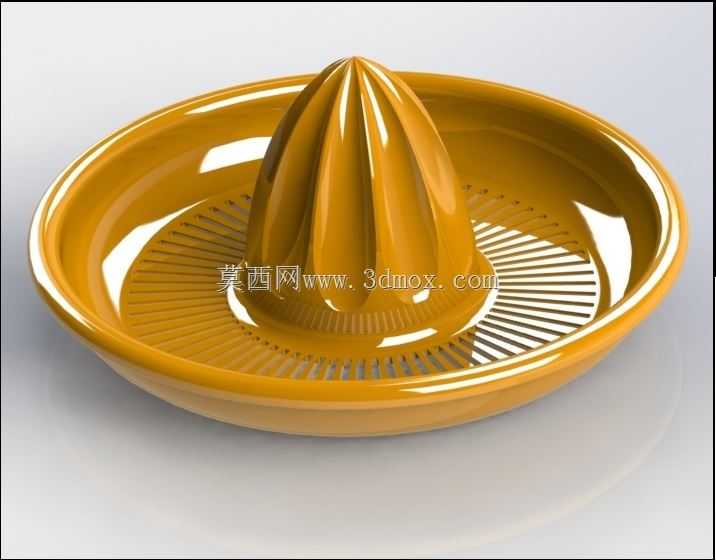

这款手动柑橘榨汁器具主要面向家庭日常鲜榨果汁场景，也可适配小型饮品门店的少量鲜榨需求，无需外接电源即可完成橙子、柠檬、西柚等常见芸香科柑橘属水果的榨汁作业，使用场景覆盖居家早餐制作、户外露营便携饮品制备、吧台简易鲜榨操作等多个领域。从功能实现逻辑来看，器具核心分为凸起挤压棱、集汁盘、滤渣格栅三个功能区域，凸起的锥状挤压棱表面做了多道放射状凸筋设计，使用时将切半的柑橘果肉朝下扣在锥部，通过手部施加旋转按压力，凸筋会嵌入果肉囊瓣间隙，充分破坏果肉细胞壁让果汁流出，避免传统手挤果汁残留大量果肉内汁液的浪费问题。集汁盘采用宽边浅盘结构，边缘做了微向上的翻边处理，能够在榨汁过程中兜住流出的果汁，防止汁液顺着盘体外沿流到操作台面上，盘体底部预留的导流槽可以将汇集的果汁导向出口位置，方便直接导入接汁容器。滤渣格栅设置在挤压锥根部与集汁盘的衔接区域，采用等距放射状窄缝设计，缝隙宽度控制在1.2mm左右，既可以让果汁顺利通过，又能拦截果籽、粗大的果囊白皮等杂质，避免杂质混入最终榨出的果汁中影响饮用口感。设计过程中充分考虑了手动操作的人机工程学，挤压锥的高度设置为65mm，锥面倾斜角度为28度，这个角度刚好匹配成年人手掌按压旋转时的施力角度，长时间操作也不会出现腕部酸胀的问题；集汁盘的整体外径设置为180mm，这个尺寸既可以覆盖直径最大120mm的大型西柚切面，又不会占用过多厨房操作台的存放空间，盘体底部做了三个均匀分布的硅胶防滑垫安装位，安装防滑垫后榨汁过程中盘体不会随手部施力出现滑动偏移，无需额外手扶固定。整个器具采用一体化注塑成型的结构思路，除底部防滑垫外无额外拼接零件，使用后可以直接整体冲洗，不存在清洁死角，滤渣格栅的窄缝做了圆角过渡处理，清洗时不会残留果渣纤维，也不会划伤清洁用的海绵或手部。从安装边界来看，这款器具无需额外固定安装，放置在水平台面即可使用，整体高度为70mm，常规厨房抽屉的内部净高即可容纳，日常收纳不会占用过多储物空间，器具整体重量控制在150g左右，外出携带时不会增加过多负重，适配露营、野餐等户外场景的使用需求。结构设计上还做了壁厚均匀性处理，整个盘体的壁厚控制在2.5mm，挤压锥部位因为需要承受按压力做了局部加厚至3.5mm，既保证了结构强度，不会在按压过程中出现开裂变形，又尽可能控制了材料用量，降低生产制造成本，表面做了高光抛光处理，果汁不易附着在壁面，冲洗后可以快速沥干，减少细菌滋生的可能。
