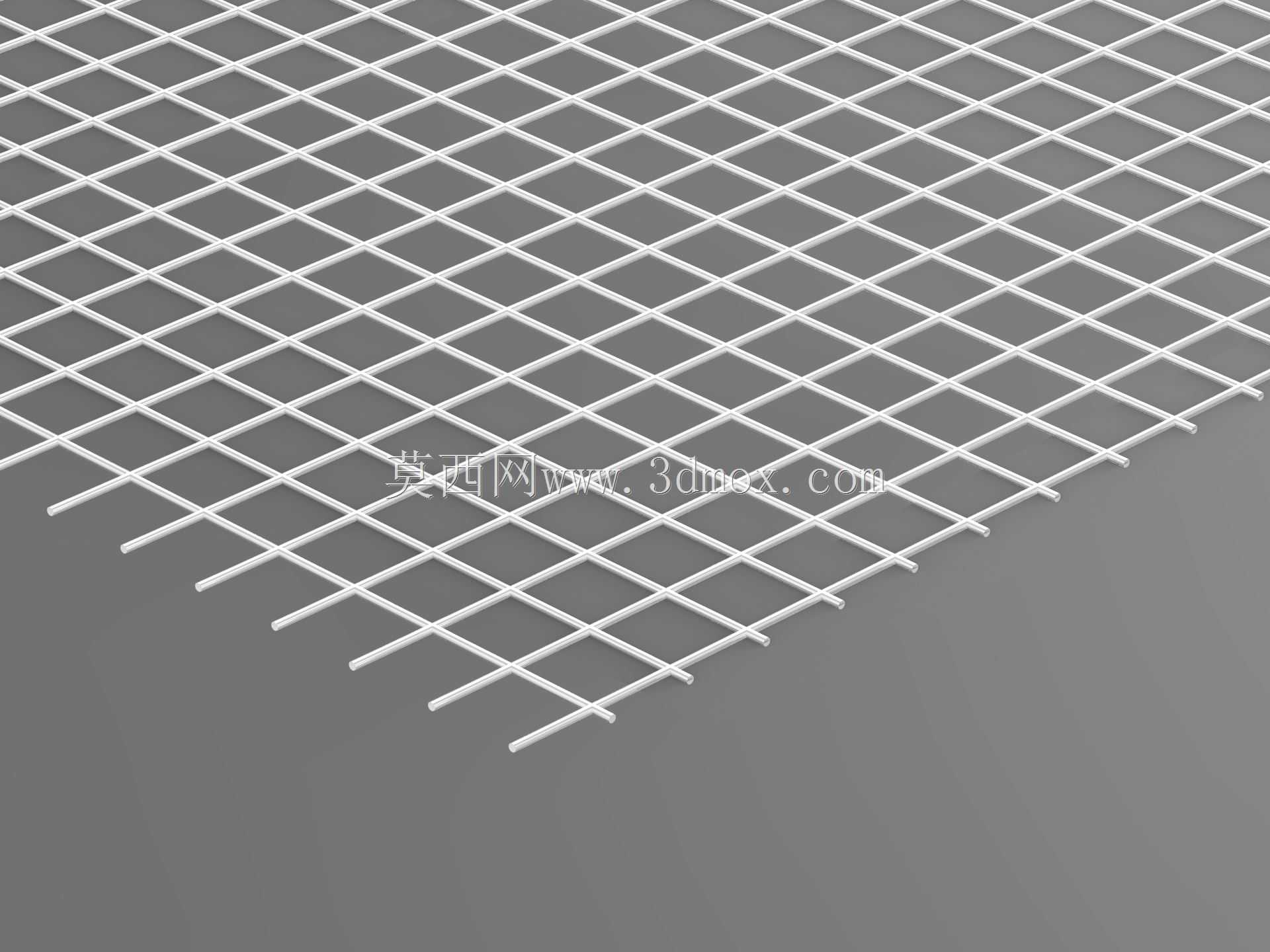

30x30规格斜交菱形网状防护格栅结构

这类斜交菱形网状构件在工业场景中覆盖的使用范围极广，从生产线的设备安全防护围挡，到物料筛分环节的分级筛面，再到通风散热区域的防护隔栅、厂区通道的隔离隔断，都能见到同结构构件的实际应用。不同于正交焊接的方格网，斜交排布的菱形网格在受力时能将局部载荷沿两根斜向筋条同步传导，不会出现正交网节点处应力集中易断裂的问题，即便受到侧向冲击，筋条也能通过微小形变分散冲击力，不会出现局部破口快速扩大的情况，在人员易接触的设备运转区域做防护时，能有效避免构件碎裂飞溅带来的二次伤害。

设计这类网状结构时，首先要匹配安装场景的边界尺寸确定整体幅面，本次的30x30规格指的是菱形网孔的两个对边垂直间距为30mm，这个尺寸经过多场景验证，既可以保证防护场景下不会出现人员肢体误入危险区域的情况，也能在筛分场景下满足对应粒径物料的透筛需求，同时不会因为网孔过小导致通风、透料阻力过大。筋条的直径选择需要匹配使用场景的载荷要求，做设备安全防护时筋条直径可选择2-3mm的规格，保证足够的抗冲击强度；做通风隔栅时可选择1.5-2mm的规格，降低整体重量同时减少对通风效率的影响。

建模过程中需要重点控制筋条的交叉节点处理，斜交排布的筋条在交叉位置要做共节点合并处理，不能出现重叠或者缝隙，否则后续做有限元受力分析时会出现应力计算失真的问题，也会影响后续导出加工图纸的尺寸准确性。筋条的排布要保证整个幅面内的网孔尺寸均匀一致，边缘位置的收边要根据安装需求处理，如果是采用螺栓压接固定，边缘要预留足够的安装边距，保证固定点的间距控制在150-200mm之间，避免幅面过大出现中间区域鼓胀松动的问题；如果是采用焊接固定，边缘的筋条要做齐平处理，保证焊接时能和安装框架完全贴合。

实际选型使用时，还要考虑使用环境的腐蚀情况，在潮湿或者有腐蚀介质的场景下，要对应选择耐腐蚀的基材或者做表面防腐处理，网状结构的通风率可以通过网孔尺寸和筋条直径的配比调整，在散热防护场景下可以适当放大网孔尺寸提升通风效率，在物料筛分场景下则要严格控制网孔的尺寸公差，保证筛分精度符合工艺要求。这类结构安装时不需要复杂的连接件，通过压条或者直接焊接就能固定在支撑框架上，后期维护也十分方便，局部出现损坏时只需要替换对应区域的网片即可，不需要整体更换，能有效降低使用环节的维护成本。
