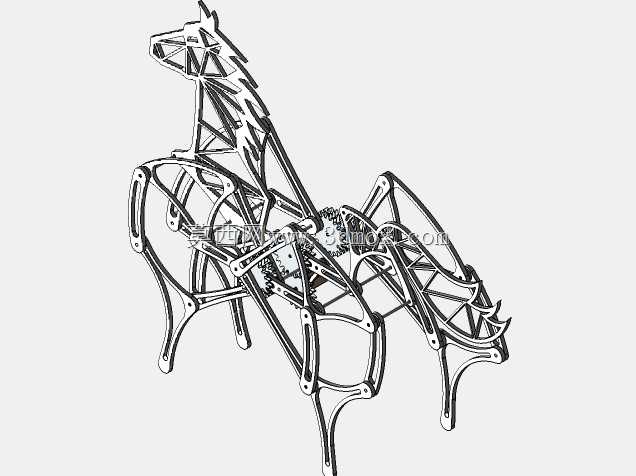

连杆式仿生机械马行走机构设计

这款连杆式仿生机械马行走机构，核心依托多组平面连杆的耦合传动实现类马匹的步态模拟，整套机构的杆件均采用薄壁镂空结构设计，在保证杆件抗弯抗扭刚度的前提下大幅降低整体自重，适配小型动力源的输出扭矩范围，无需大规格驱动单元即可完成整套行走动作的输出。从实际应用场景来看，该类仿生行走机构可适配科普教育展项的动态演示载体，相比轮式移动装置，连杆式足式行走结构对非平整地面的适应能力更强，可在存在微小凸起、沟壑的硬质展示地面完成稳定行走，也可作为高校机械原理课程的连杆机构教学实例，直观展示闭链连杆机构的运动轨迹生成逻辑，帮助学习者理解多杆机构的运动合成原理。设计过程中首先以马匹行走时的腿部关节运动轨迹为目标曲线，通过连杆机构尺度综合确定各杆件的铰接点位置与杆长参数，每一组腿部连杆都对应模拟马匹腿部的髋、膝、踝三个关节的转动关系，通过中间传动轴上的同步齿轮实现左右侧腿部的相位差匹配，保证行走过程中重心始终落在支撑足构成的稳定多边形内，避免行进过程中出现侧翻或卡顿。整套机构的安装边界以底部支撑足的最大触地范围为基准，横向宽度控制在单组腿部连杆最大外摆尺寸的1.1倍，纵向长度匹配前后腿迈步时的最大跨距，所有铰接点均采用销轴配合耐磨衬套的连接形式，减少长期往复转动带来的磨损量，维护时仅需定期更换衬套即可保证传动精度。机构的动力输入端设置在躯干中部的齿轮组位置，可直接适配标准小型直流减速电机的输出轴，无需额外设计复杂的传动转接结构，躯干部分的连杆同时承担支撑框架与传动构件的双重作用，没有额外设置冗余的支撑壳体，进一步压缩了整体结构的重量与体积。在步态调试阶段，可通过调整中间传动齿轮的啮合相位，微调前后腿的迈步时序，适配不同步频下的行走稳定性，当步频控制在较低区间时，整套机构的行走姿态流畅度最高，各杆件之间不存在运动干涉，所有铰接点的转动角度均在衬套的允许摆角范围内，不会出现卡死或应力集中的问题。
