带提手防滑大容量工业胶水瓶结构设计

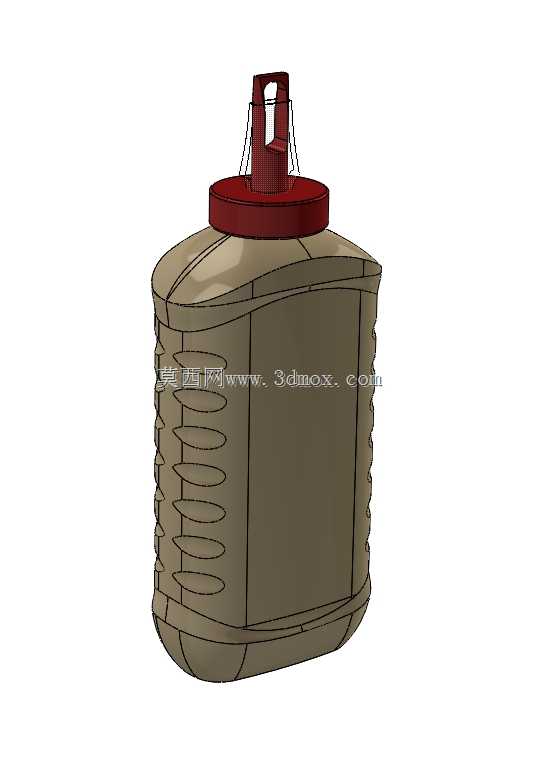

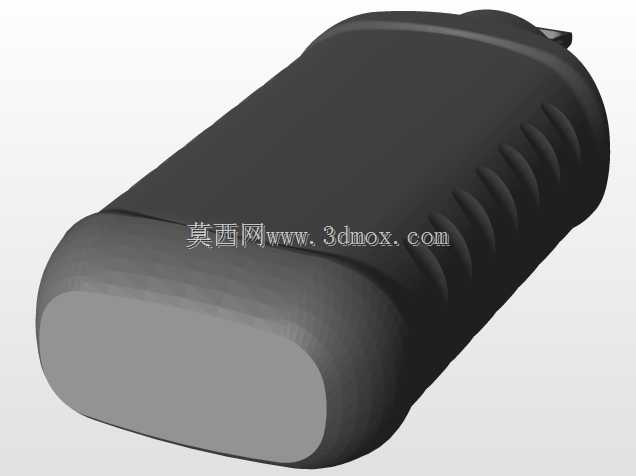

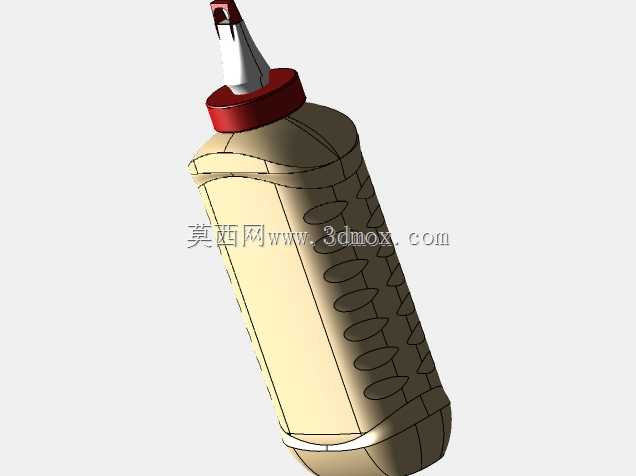

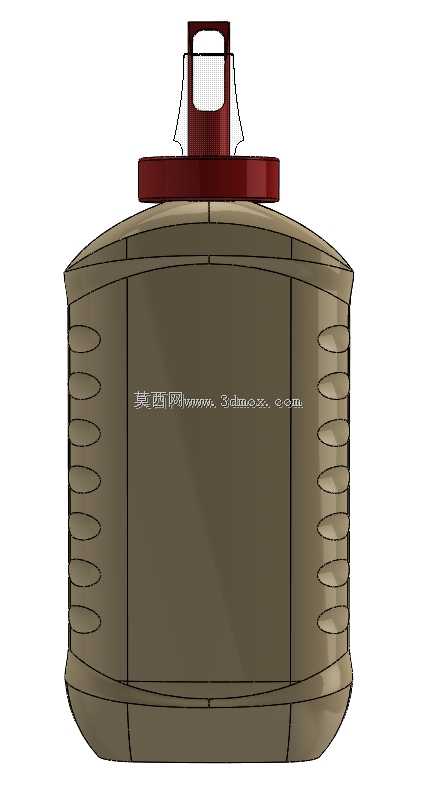

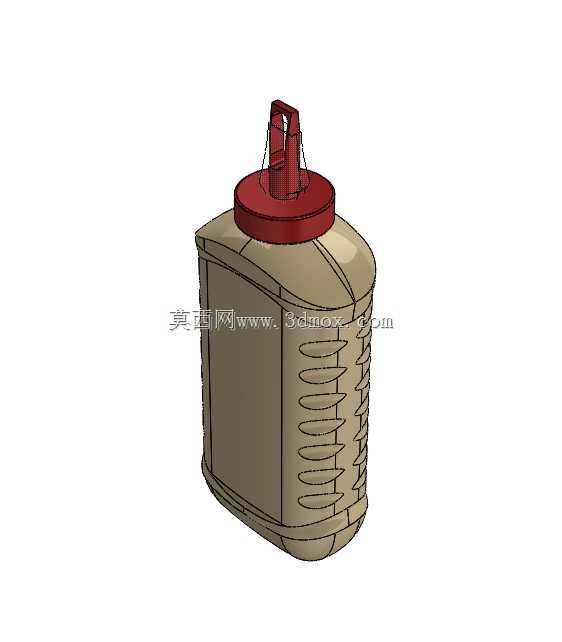

这款胶水瓶的结构设计，首先围绕工业胶水的日常存储、转运、手持施胶全场景需求展开，区别于普通民用小容量胶水瓶，整体采用近似方型的瓶身轮廓，在仓储堆码环节能够最大化利用货架平面空间，相比同容量圆瓶可减少约22%的堆码间隙，适配工业耗材仓储的标准化托盘摆放要求，避免圆瓶易滚动、堆码层数受限的问题。瓶身侧面设计有连续的椭圆型内凹防滑筋，筋条深度控制在1.2mm，既不会过度削减瓶身壁厚影响结构强度，又能在操作人员佩戴丁腈防护手套施胶时提供足够的握持摩擦力，即便瓶身外侧沾附少量溢出胶水，也不会出现握持打滑脱手的情况，适配车间作业时的复杂操作环境。瓶口采用大直径螺纹旋合结构，搭配带一体式提手的密封瓶盖，提手部分做了圆弧过渡的镂空设计，单手提携时受力面贴合指腹弧度，长时间拎取转运不会产生明显的压痕痛感，瓶盖与瓶口的配合面预留了密封垫圈安装槽，可适配丁腈橡胶或聚乙烯密封垫，能够满足低粘度溶剂型胶水的密封存储要求，避免溶剂挥发导致胶水提前固化。从设计逻辑上看，瓶身的转角全部采用R15以上的大圆弧过渡，一方面是适配吹塑成型的工艺要求，减少尖角位置的应力集中，避免盛装液体后瓶身出现鼓胀变形，另一方面大圆弧转角在清洁瓶身时不易残留污渍，适合车间多粉尘、多胶渍的使用场景。瓶身壁厚从瓶口到瓶底做渐变设计，瓶口螺纹段壁厚3mm保证螺纹连接强度，瓶身主体壁厚2mm兼顾结构强度与材料成本，瓶底位置加厚至2.8mm，提升竖直放置时的抗冲击能力，即便从1.2米高度意外跌落至水泥地面，也不会出现瓶底开裂漏液的问题。瓶盖的提手结构做了加强筋设计，提手根部与瓶盖顶面连接位置增设4条放射状加强筋，可承受15kg的竖直提拉载荷，满足满瓶状态下单手拎取移动的使用需求，同时提手的镂空尺寸可穿过直径20mm的挂杆，在工位布置时可将胶水瓶悬挂在工位侧方挂架上，减少桌面占用空间，避免胶水瓶被工位上的加工工件剐蹭倾倒。整体尺寸设计上，瓶身主体截面尺寸为180mm*160mm，整体高度含瓶盖为260mm，可适配常规工业耗材柜的层板间距，不需要调整层板高度即可直接放入存储，瓶口内径为65mm，大口径设计既方便大容量灌装作业，也可适配大口径导流嘴，在进行大面涂胶作业时能够稳定控制出胶流量，不会出现小口径瓶出胶不畅、频繁堵塞的问题。
