手动杠杆式薄板剪切工装结构设计

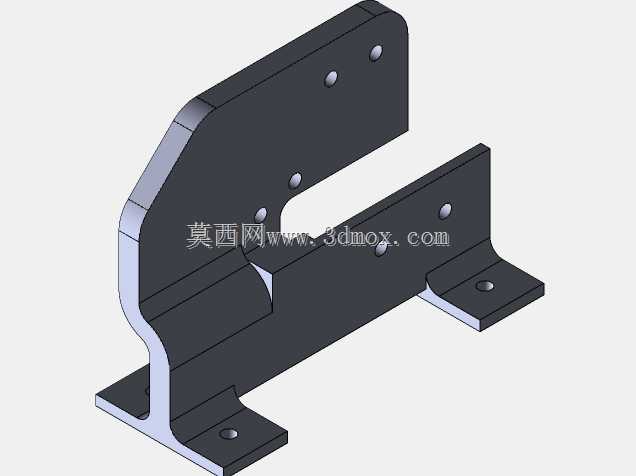

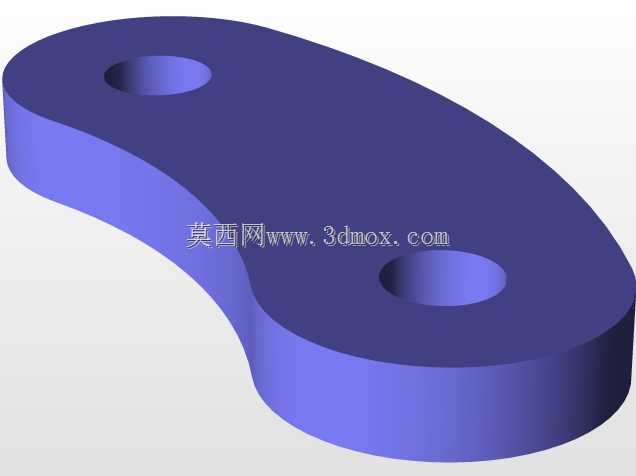

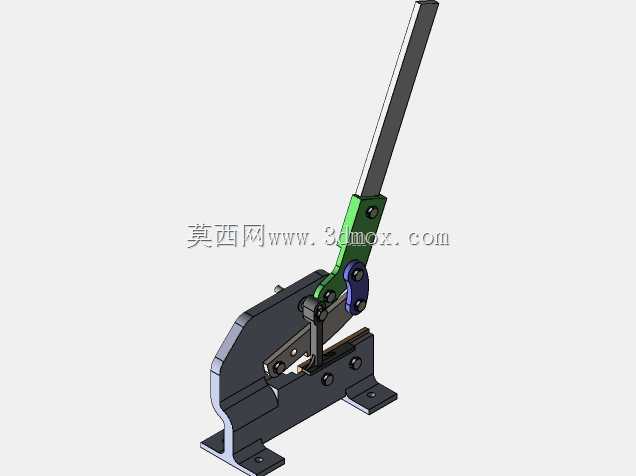

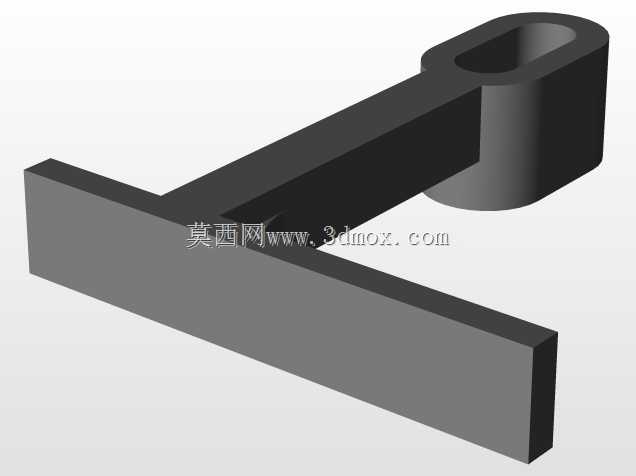

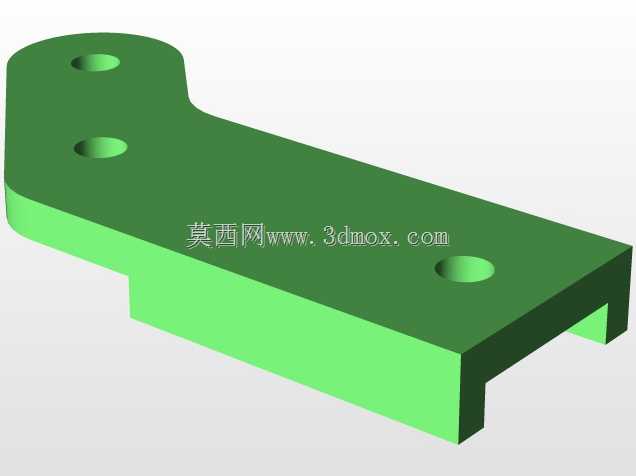

这款手动剪切设备主要面向小型钣金加工点位、五金维修工位、教学实训场景以及零散薄板下料作业需求，无需外接动力源，完全依靠人力通过杠杆增力结构完成金属薄板的剪切作业，适合加工厚度在1.5mm以内的冷轧钢板、铝板、铜板等常见钣金材料，在没有电力供应的野外维修场景、小批量定制加工的街边五金门店、职业院校的金工实训工位都能适配使用，相比大型电动剪板机，它不需要占用固定的大面积安装场地，也无需布设供电线路，移动和部署都十分灵活。从结构设计逻辑来看，设备采用二级杠杆增力的传动路径，长操作手柄作为第一级力臂，通过中部的铰接连杆将操作力传导至动刀安装座，第二级增力结构由刀架铰接支点与连杆受力点的力臂差实现，最终在刀刃处输出足够的剪切力，操作人员仅需施加十几公斤的握力即可完成薄板切断，全程无需额外辅助工具。整机的安装底座采用带安装孔的L型折弯结构，两个长圆形安装孔允许用户通过螺栓将设备固定在木质工作台、型钢焊接架或者水泥台面上，安装时需要保证底座与安装面完全贴合，避免剪切作业时出现机身晃动影响剪切精度，设备整体占地尺寸不超过300mm*200mm，操作台面上预留的操作空间仅需半米见方即可满足操作需求，不会占用过多工位面积。刀刃部分采用上下镶块式结构，定刀通过内六角螺栓固定在机身底座的刀架安装面上，动刀则固定在摆动刀架上，两刀刃之间预留0.05mm到0.1mm的剪切间隙，可根据加工板材的厚度微调间隙值，间隙过大会导致板材剪切面出现毛刺、翻边，间隙过小则会加剧刀刃磨损，甚至出现卡刀的情况。操作时将待剪切的板材推入上下刀刃之间，靠紧机身侧面的定位挡边确定剪切长度，向下扳动长手柄即可带动动刀下行完成剪切，松开手柄后内置的复位扭簧会带动刀架和手柄自动回到初始位置，方便下一次送料作业。整个铰接部位都采用销轴加耐磨衬套的结构，长期使用出现磨损后仅需更换衬套即可恢复装配精度，不需要整体更换机身构件，日常维护仅需定期在铰接销轴处滴注润滑油，避免出现锈蚀卡滞即可，刀刃磨损后也可以拆卸下来进行修磨，重复使用成本极低。设备的机身主体采用钢板焊接后整体铣削加工的工艺，保证各个铰接孔的同轴度以及刀刃安装面的平面度，避免长期受力后出现结构变形，操作手柄外层包裹防滑护套，长时间操作也不会出现磨手的情况，整体结构没有复杂的电控或者液压元件，故障率极低，适合对可靠性要求高、维护条件有限的使用场景。
