V型六缸柴油动力总成结构设计

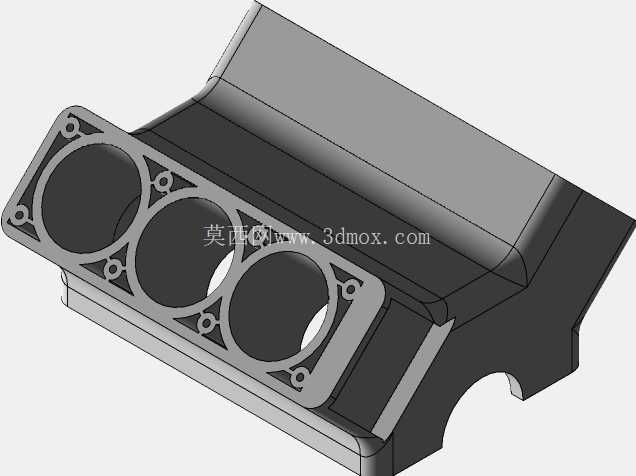

　　在商用车动力配套、非道路移动机械、小型船舶动力单元的选型场景中，V型六缸柴油动力单元始终是兼顾功率密度与运行平顺性的核心选择，这类动力装置的三维结构设计，需要在紧凑的机舱空间内平衡进排气效率、冷却系统布局、附件安装位置与曲轴动平衡的多重要求。本次完成的V6柴油动力结构，采用90度V型夹角的缸体布局，相比直列六缸结构，整体轴向长度缩短近三分之一，能够适配更多对动力单元纵向安装尺寸有严格限制的设备场景，比如轻型载货汽车的前置机舱、小型工程机械的动力舱布局，都能依托更短的机身留出更多空间给传动系统与散热组件。

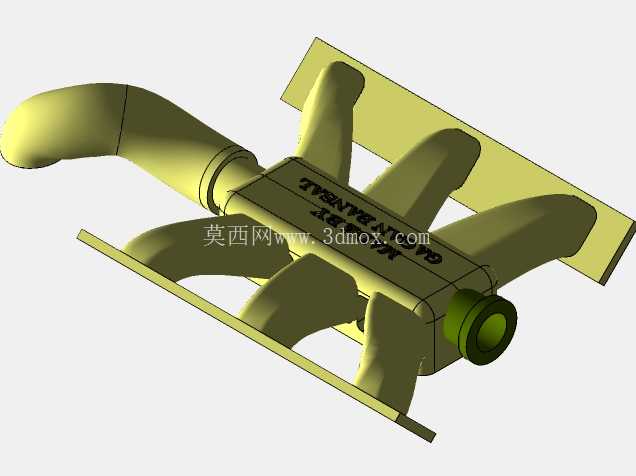

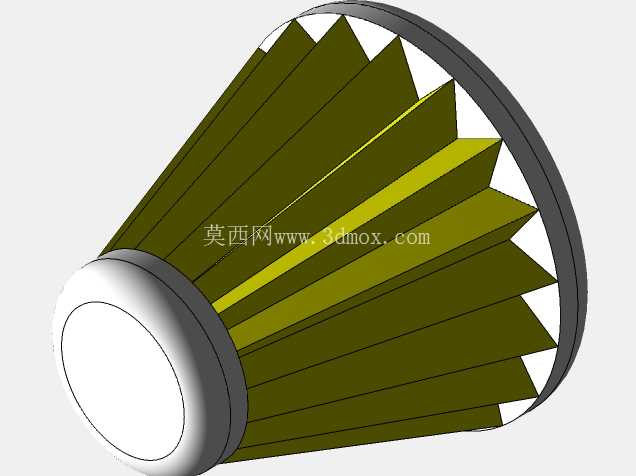

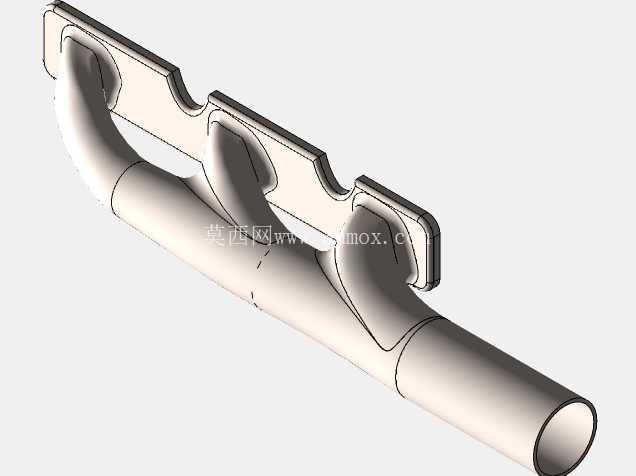

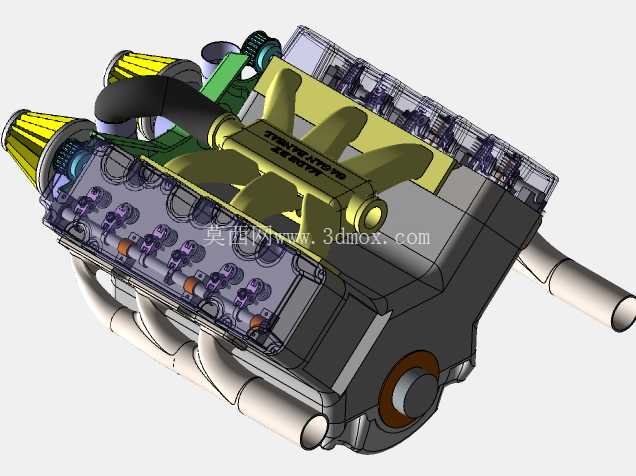

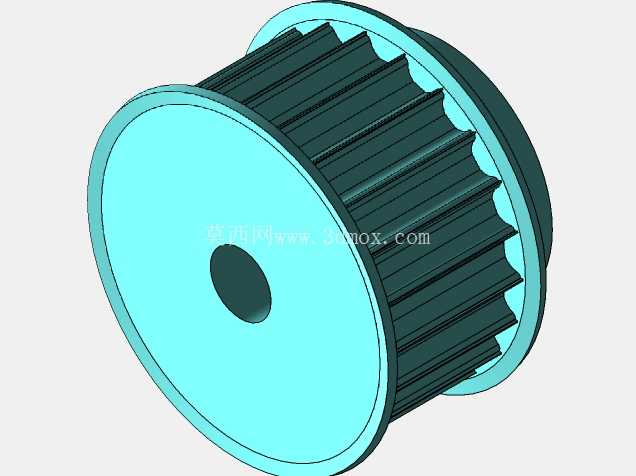

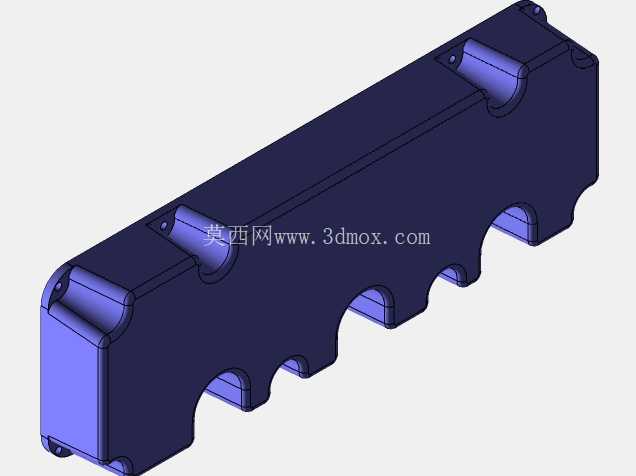

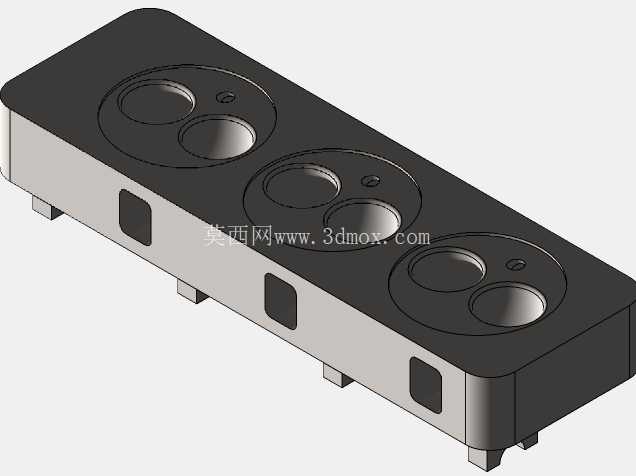

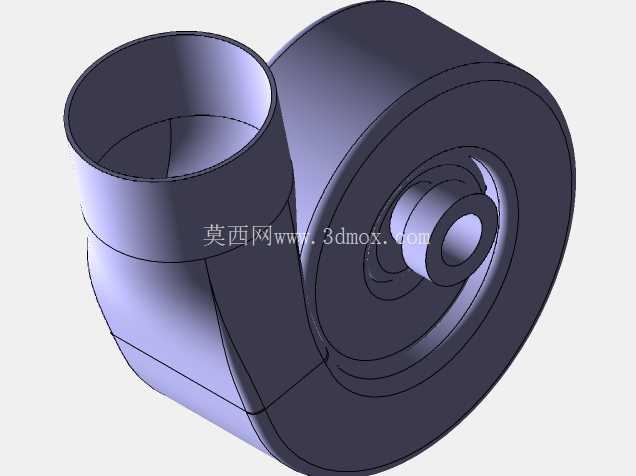

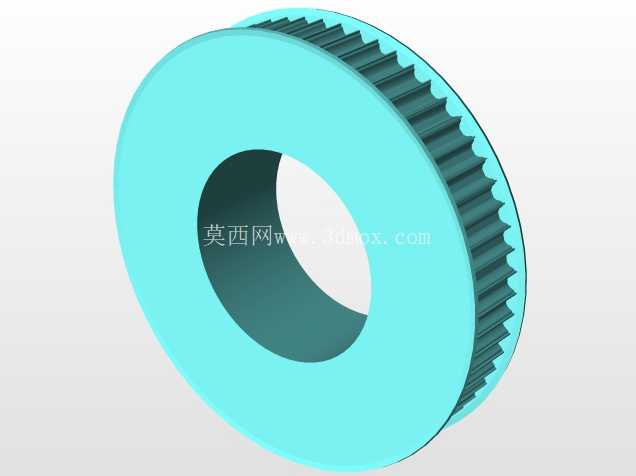

　　从结构设计逻辑来看，两侧缸盖分别布置独立的进排气道，进气侧预留了空气滤清器与涡轮增压器的安装接口，图中可见的黄色空滤连接端直接对接进气歧管，减少进气阻力的同时，也让增压管路的走向更顺畅，避免过多弯折造成的进气压力损失。排气歧管采用等长设计，每侧三个气缸的排气支管汇聚后朝向动力输出端的对侧引出，既可以避开前端的散热风扇安装位，也能让排气余热不会直接影响前端冷却模块的换热效率。前端的散热风扇采用轴流式结构，安装在水泵轴的驱动端，通过皮带轮与曲轴前端的带轮联动，风扇护风圈的安装边界与缸体前端面的距离经过匹配，确保冷却气流能够完全覆盖水箱散热器的有效换热面积，不会出现气流旁通导致的散热效率下降。

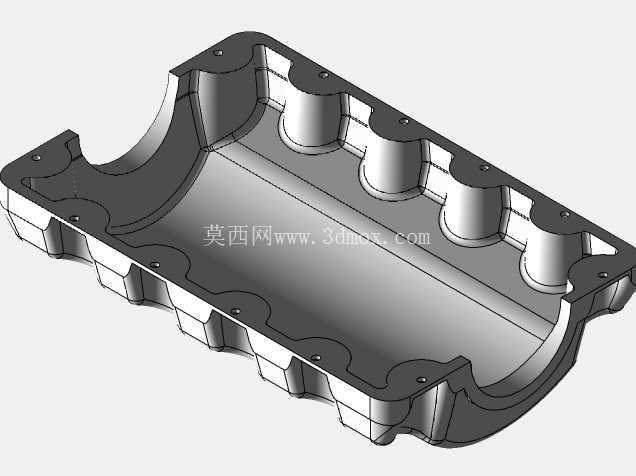

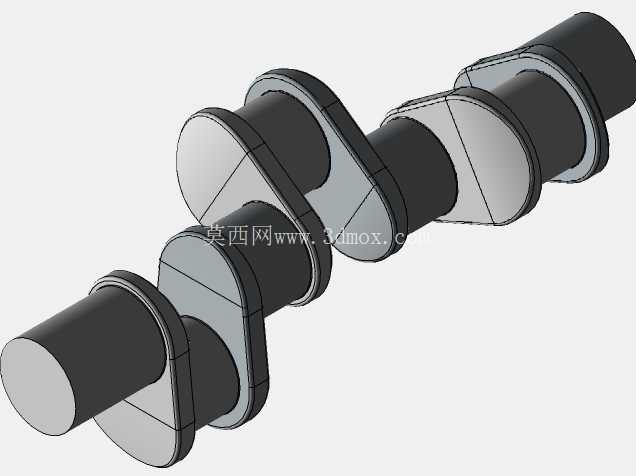

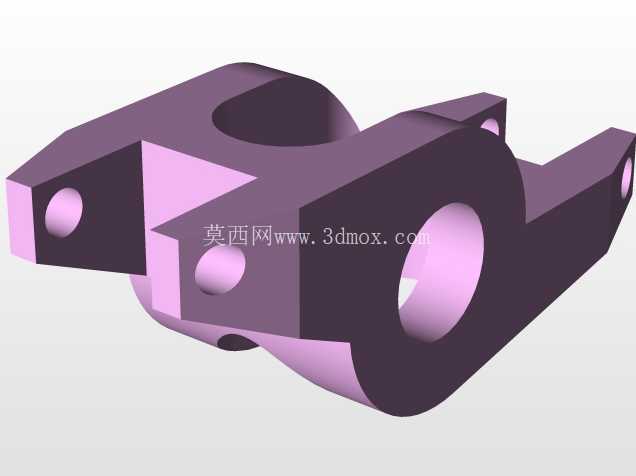

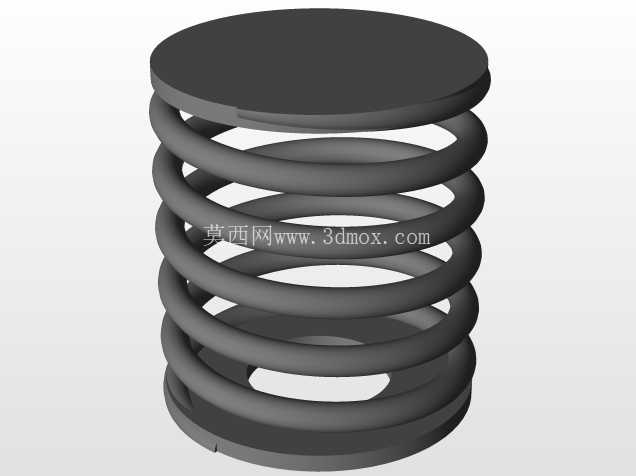

　　缸体下部的油底壳采用深腔式结构，结合V型夹角的空间预留了机油存储容积，同时在曲轴的每个主轴颈位置都设计了对应的机油导流结构，确保高转速运行时机油泵能够持续稳定吸油，不会因为设备倾斜出现供油中断的问题。曲轴输出端位于动力单元的后端，设计了标准的飞轮安装法兰与定位止口，能够匹配不同规格的离合器总成或者液力变矩器连接接口，适配不同传动形式的设备需求。两侧的气门室罩采用半透明的结构设计表达，能够直观看到内部的凸轮轴与气门摇臂布局，每缸四气门的结构搭配顶置凸轮轴，能够在高转速工况下保证充足的进排气效率，同时降低配气机构的运动惯量，减少动力损耗。

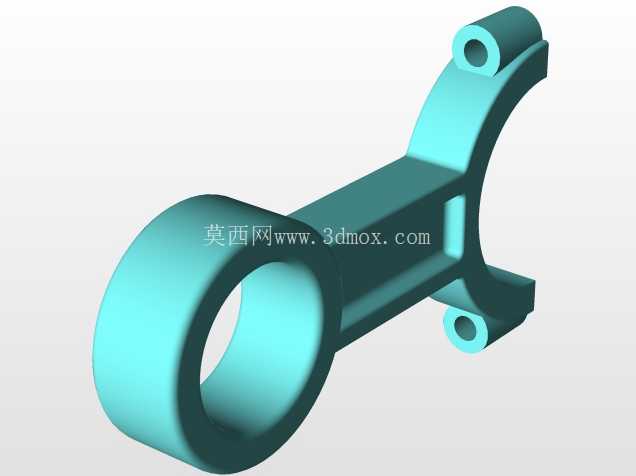

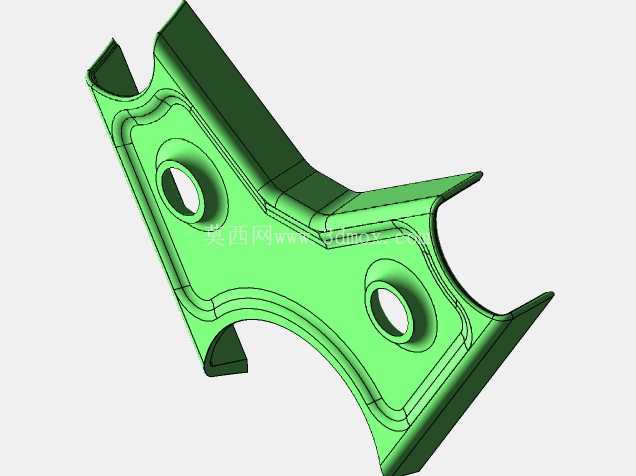

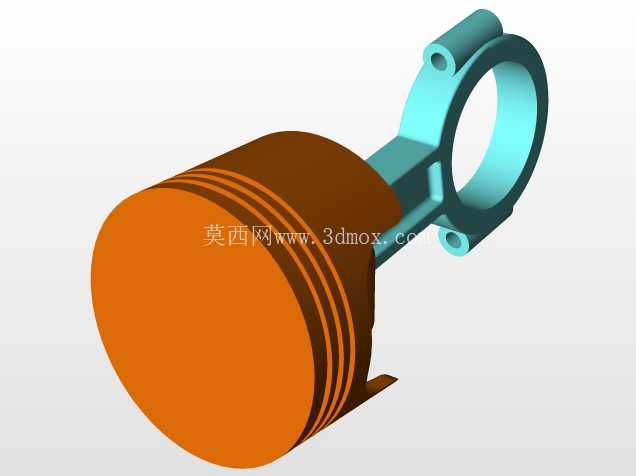

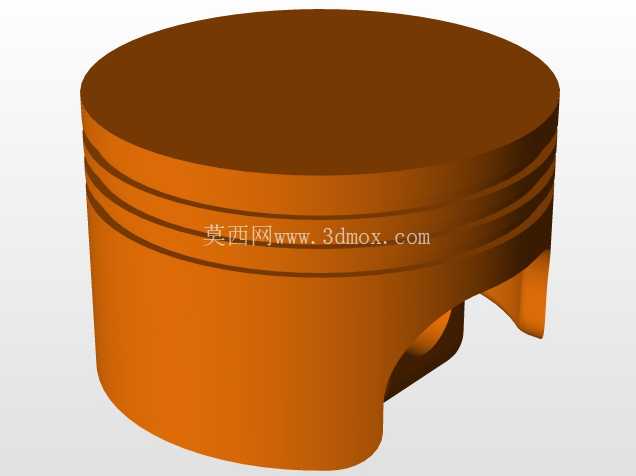

　　在安装边界的设计上，整个动力单元的悬置安装点分别布置在缸体两侧的中部与变速箱连接端的下部，三个安装点形成稳定的支撑三角，每个安装位都预留了足够的平面用于安装减震胶垫，能够有效过滤柴油发动机运行时产生的往复振动，避免振动传递到机架造成整机共振。设计过程中对所有运动部件的间隙都做了校核，比如风扇叶尖与护风圈的间隙、皮带轮与周边管路的安全距离、排气歧管与周边线束的隔热间隙，都预留了足够的安全余量，避免实际装配运行时出现运动干涉。整个动力单元的零部件拆分完全按照实际生产装配逻辑划分，缸体、缸盖、曲轴、活塞连杆、配气机构、冷却系统组件、进排气组件、前端附件驱动系统都作为独立的装配子单元存在，既可以用于新入行的结构设计人员理解柴油发动机的装配层级关系，也可以作为动力系统选型阶段的布局参考，用于核对机舱空间、安装点位、接口尺寸的匹配性，减少前期方案设计阶段的反复调整工作量。
