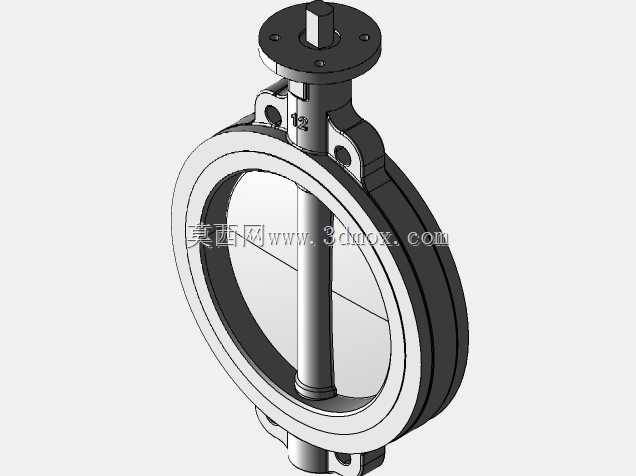

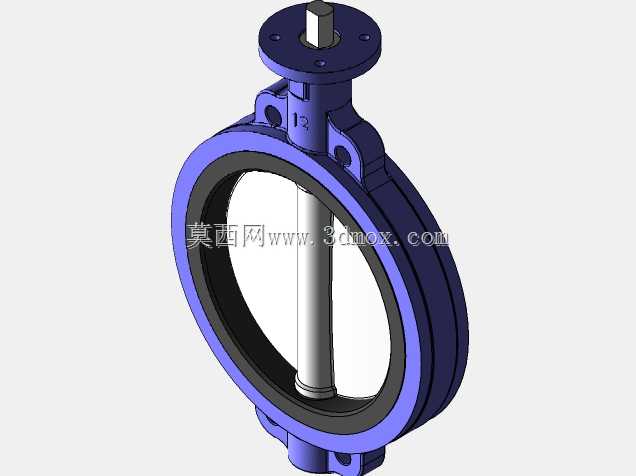

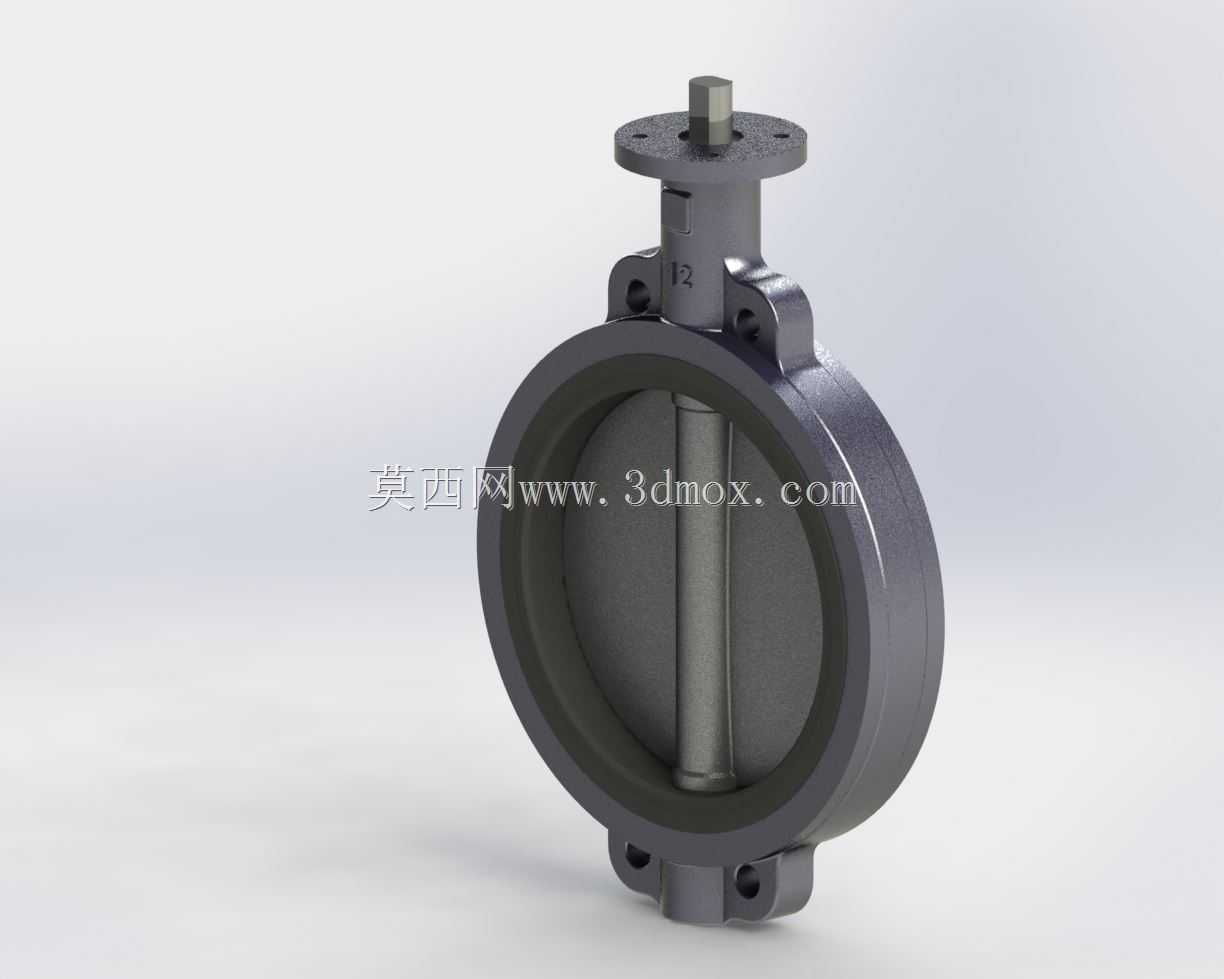

12寸R型阀座对夹式蝶阀结构设计

这款对夹式蝶阀的结构设计，首先围绕中低压流体管路的快速通断需求展开，常见应用场景覆盖给排水主管路、暖通循环水系统、化工介质低压输送管线、环保水处理工艺段，在这类场景中蝶阀相比闸阀、截止阀的结构长度更短，安装占用的管线轴向空间更小，尤其适合管廊排布紧凑、安装操作空间受限的工况。从功能特性来看，R型阀座的密封面采用圆弧过渡匹配结构，相比平面密封结构，阀板关闭过程中对密封面的挤压磨损更均匀，能有效降低长期启闭带来的密封失效概率，同时阀座与阀体的嵌装结构没有额外的压盖紧固件，减少了密封泄漏点，日常维护时仅需抽出阀板即可更换阀座，无需将整个阀体从管线法兰间拆下，大幅降低运维工作量。设计过程中优先考虑了安装边界的适配性，对夹式结构的阀体两端没有自带法兰，安装时依靠管线两侧的配对法兰夹持固定，阀体上的定位凸台刚好卡入法兰密封面的内止口，避免安装错位导致的密封偏载，顶部的阀杆连接端采用方头结构，既可以适配手动涡轮执行器，也能直接对接气动、电动执行机构的连接法兰，无需额外加工转换接头，适配不同自动化程度的管线控制需求。外形尺寸上，12寸规格对应公称通径DN300，阀体的整体厚度控制在常规对夹蝶阀的标准尺寸范围内，阀板的回转半径经过校核，完全处于阀体通径内部，安装时不会与两侧法兰的内孔壁发生干涉，阀杆的上下支撑点采用衬套减磨结构，降低阀板转动时的操作扭矩，即使无执行器的手动工况，也能通过配套手柄轻松完成启闭操作。结构细节上，阀板与阀杆的连接采用无销结构，避免了销钉位置的介质冲刷腐蚀点，阀杆穿出阀体的位置设置了多级密封填料，既可以防止管线内介质外漏，也能阻挡外部环境的粉尘、水汽进入阀杆摩擦副，延长部件使用寿命。在流体过流特性上，中线型的阀板结构在全开状态下流阻系数极低，介质通过时的压力损失很小，适合大流量、低扬程的输送工况，阀板的密封面与R型阀座的接触压力沿圆周均匀分布，在额定工作压力范围内不会出现局部渗漏的问题，同时阀体的外部加强筋沿圆周均匀布置，既保证了夹持安装时的阀体刚度，避免法兰夹紧力导致阀体变形卡滞阀板，也尽可能控制了阀体的整体重量，降低安装时的吊装承重要求。
