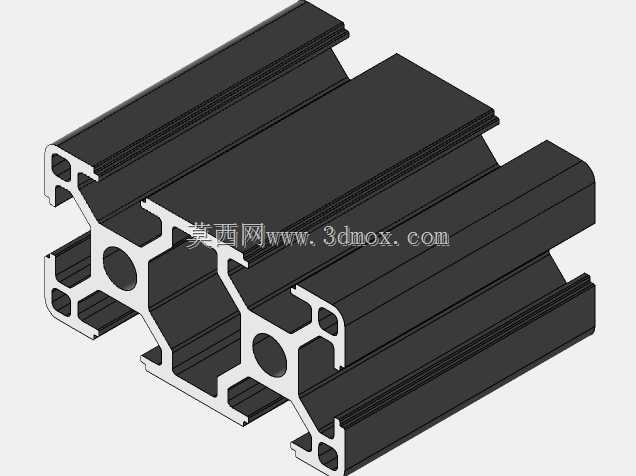

3060台阶款工业铝挤压型材结构

这款台阶结构的3060铝挤压型材，是工业框架搭建场景里适配性极强的一类基础构件，日常在自动化设备机架、流水线侧边护栏、检测设备工作台支撑、小型设备外封框架的搭建中都有大量应用。区别于普通平端面的同规格铝型材，这款带台阶的结构在设计时特意预留了嵌装层级，不需要额外加装压条就可以直接嵌入亚克力板、钣金封板或者输送线的导向条，省去了后续加装辅件的加工工序，能有效压缩框架组装的工时。从截面结构来看，型材的主腔体采用了多筋位补强设计，沿型材长度方向的T型槽保留了标准工业铝型材的通用槽宽，既可以兼容常规的T型螺栓、法兰螺母等标准紧固件，台阶位置的槽口尺寸也做了适配调整，安装封板时可以直接将板材卡入台阶位，配合端部的封盖就能实现平整的外表面，不会出现常规型材装板后螺栓头外露、板面凸起的问题。在安装边界的适配性上，这款型材的60mm宽度方向的台阶落差刚好匹配常用的3mm、5mm厚度的工程板材，30mm方向的槽位可以直接对接2020、3030等小规格型材做垂直连接，不需要额外的转接角件就能实现高低位的框架拼接，做分层式的料架或者设备操作台面时，台阶面还能直接承放层板，省去了额外加装层板托的步骤。实际选型使用时要注意，这款型材的台阶位置是沿挤压方向通长设计的，做框架拼接时如果需要在台阶面安装外置的传感器安装座、管线槽等附件，可以直接利用台阶旁的辅助T型槽滑入紧固件，不会破坏封板的安装平面。不同于普通平型材需要在表面铣槽才能实现嵌装效果，这款挤压一体成型的台阶结构不存在后续机加工带来的形变问题，整根型材的直线度、槽位平行度都能保持挤压工艺的原生精度，长跨度搭建时的抗扭表现也比同截面的平型材更优，因为台阶位置的凸起筋位相当于额外增加了截面的惯性矩，在承受垂直于安装面的载荷时，形变量比同规格平型材低15%左右，用来做输送线的侧边导向基座时，不需要额外增加补强撑就能满足长距离导向的直线度要求。做设备外罩框架时，台阶结构还能起到定位作用，组装时封板可以直接靠在台阶面上定位，不需要反复调整板面的平齐度，批量组装设备外罩时能大幅提升装配效率，同时台阶处的缝隙可以直接嵌入密封胶条，满足有防尘、防溅要求的设备外罩密封需求，不需要额外设计密封槽结构。
