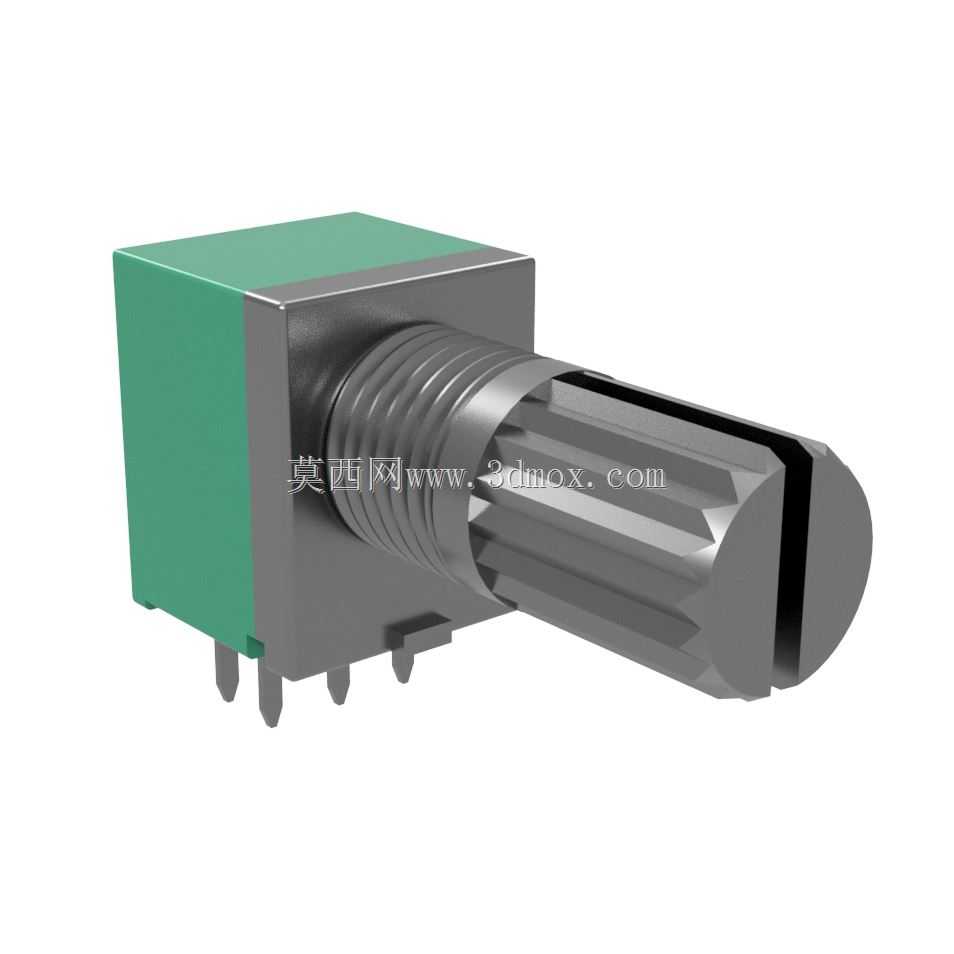

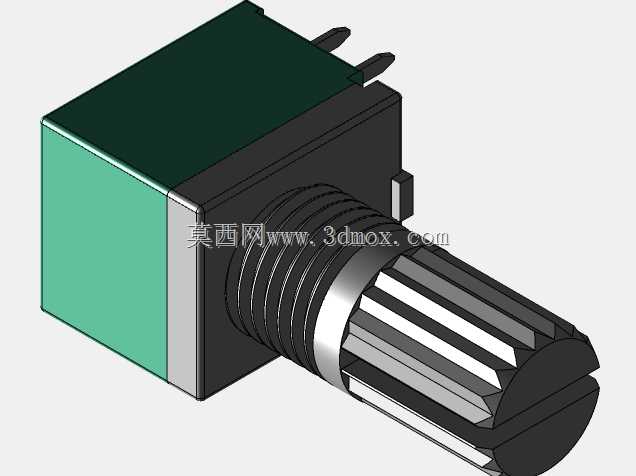

双联六针旋转式音量调节电位计结构

这款双联旋转电位计常被用于音频功放、桌面音响、车载影音、调音台等需要双声道同步音量调节的设备中，作为信号幅值调节的核心无源元件，其双联结构可同步控制两路音频信号的衰减量，避免双声道音量失衡的问题。从结构设计来看，主体采用方型塑封基座搭配金属外壳屏蔽层，既可以隔绝外界电磁干扰对微弱音频信号的影响，也能提升元件整体的结构强度，适配波峰焊等批量生产焊接工艺。六针直插引脚的排布符合常规PCB板的安装孔位规范，引脚间距经过标准化设计，可直接适配通用电位器安装焊盘，无需额外改板。

从安装边界来看，这款电位计主体车身尺寸为9mm见方，属于小型化直插元件，在PCB布局时仅需预留对应方型区域的安装空间，引脚伸出长度适配常规1.6mm厚度PCB板的焊接要求，轴柄部分采用滚花加扁位的设计，既可以通过过盈配合安装不同规格的塑料旋钮，扁位结构也能避免旋钮安装后出现打滑空转的问题，轴柄的旋转行程带有均匀的阻尼感，旋转过程中无卡顿、无跳变，可实现音量的线性平滑调节，调节过程中不会出现声道间的串扰问题。

在功能特性上，其电阻值变化特性匹配人耳对音量的感知曲线，调节时的音量变化更符合听觉习惯，双联结构的两声道电阻同步误差控制在极小范围内，保证左右声道的平衡度。设计时充分考虑了批量装配的需求，塑封基座的定位柱可在插件时快速对准PCB上的定位孔，提升插件工序的效率，金属外壳的接地引脚可直接连接PCB的接地覆铜，进一步提升抗干扰能力，避免调节时出现的电流杂音。这类电位器除了音量调节外，也可用于其他需要双通道同步调节电阻值的电路场景，比如灯光亮度调节、电机转速微调等场合，其稳定的接触性能可保证长期使用后不会出现接触不良、调节杂音等常见问题，轴柄的耐磨结构可承受上万次的旋转循环，满足消费类电子、工业控制设备的使用寿命要求。在进行结构建模时，需要重点关注引脚的位置公差、轴柄的伸出长度、基座的安装定位尺寸，这些参数直接影响PCB装配时的适配性，若尺寸偏差过大，会出现插件不到位、旋钮与面板干涉、安装后歪斜等装配问题。
