船用不锈钢可调式自动闭门支撑构件

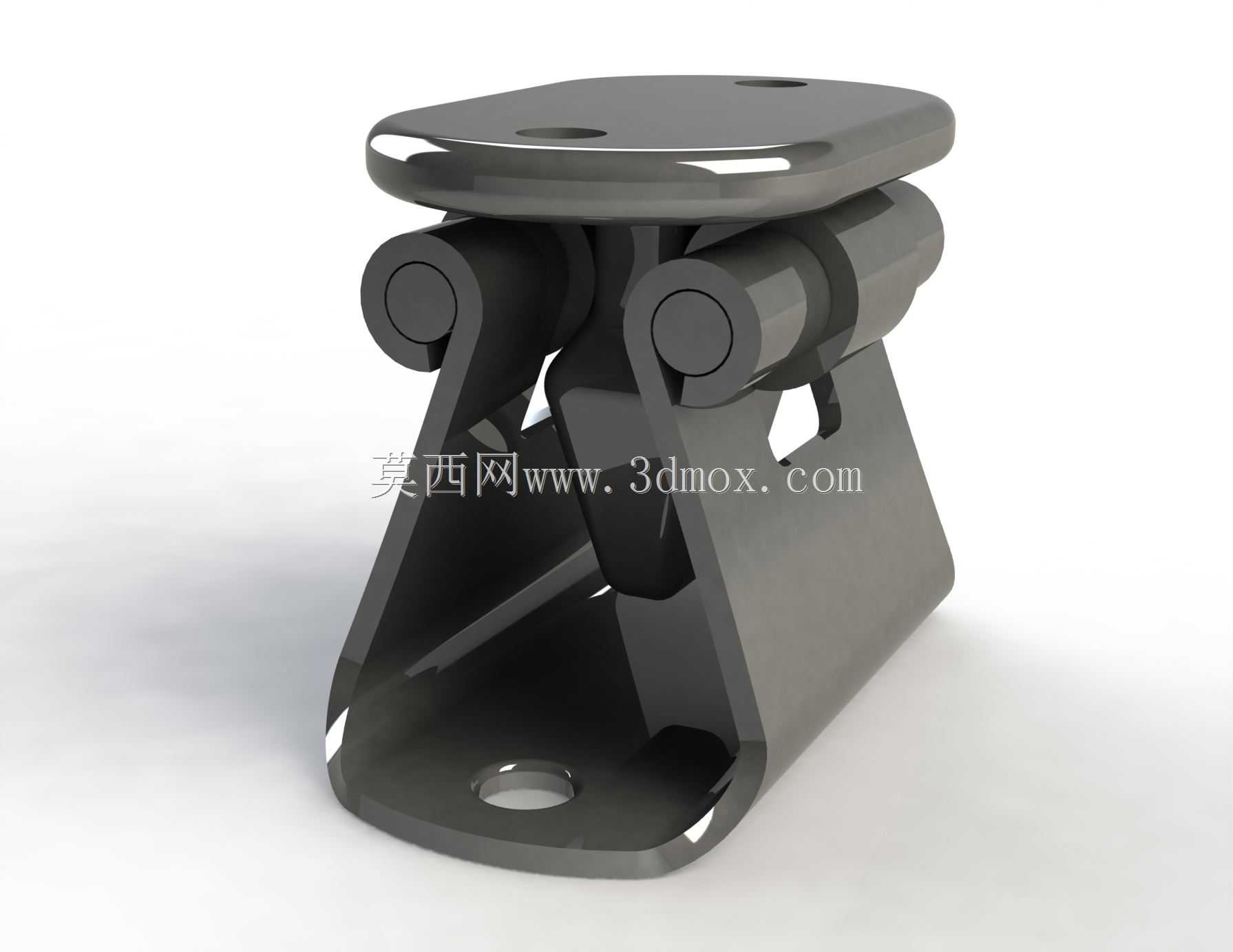

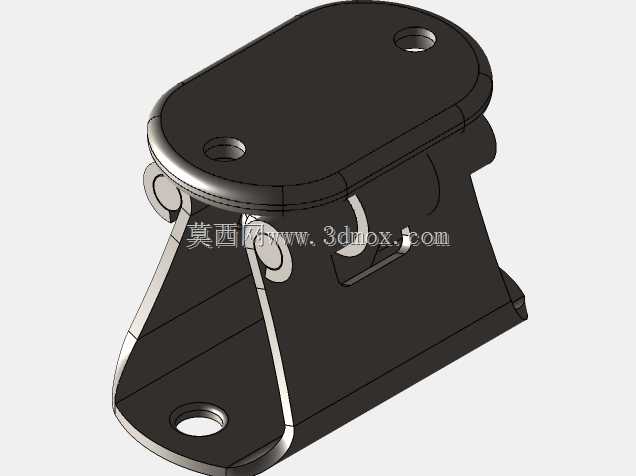

这款不锈钢自动门夹构件，最初是针对船舶舱室门的自动闭合需求做的结构设计，后续也可延伸到户外潮湿区域的防护门、工业设备检修门的配套安装场景。做结构设计的时候最先要考虑的是安装边界的适配性，构件上下两个安装面都做了圆角过渡处理，避免安装时剐蹭门板与门框的漆面，上安装面预留两个沉头安装孔，下安装面预留一个居中的固定孔，安装时不需要额外扩孔，直接匹配常规的M6沉头螺丝即可完成固定，整体闭合状态下的总厚度控制在65mm以内，不会突出门板过多影响通行空间。核心的铰接结构采用了双组同轴销轴的设计，区别于普通单轴门夹的大间隙晃动问题，两组销轴分别承担转动支撑与阻尼限位的作用，转动过程中不会出现径向窜动，开合角度可以覆盖0到110度的常用范围，当门开启角度小于90度时可以依靠结构自身的扭力实现自动闭合，开启角度超过90度时可以保持定位状态，避免门体被风吹动反复碰撞。材质选用304不锈钢整体冲压折弯成型，所有的折弯棱边都做了R2的圆角处理，没有尖锐的毛刺边，适合在高盐雾、高湿度的船用环境或者户外露天场景使用，不会出现生锈卡滞的问题。结构设计的时候特意做了无外露弹簧的结构，所有的弹性复位部件都隐藏在两侧的铰接支座内部，避免长期使用过程中弹簧积灰、被腐蚀导致的弹力失效，日常维护只需要定期在销轴位置滴注少量润滑油即可，不需要拆解整体结构。安装时不需要在门板上做复杂的开槽处理，只需要在门框与门板对应的位置标记孔位，钻孔后直接用螺丝固定即可，对安装工人的技术要求较低，替换原有老旧门夹的时候也不需要重新改动门板的原有孔位，适配性较强。在做三维建模的时候，所有的配合间隙都按照冲压件的公差标准预留了0.2mm的装配余量，生产时不需要二次修配就可以顺利组装，铰接位置的转动阻尼可以通过销轴端部的紧定螺丝微调，适配不同重量的门体安装需求，不会出现门体闭合速度过快撞击门框，或者闭合力不足无法完全关严的问题。
