金霸王C型一号干电池外观结构建模

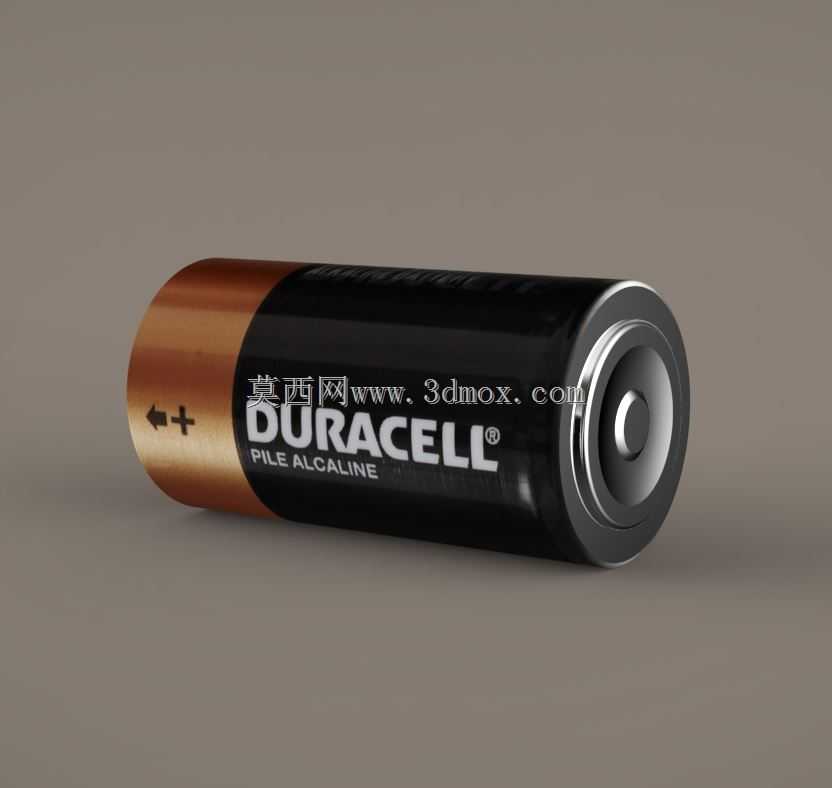

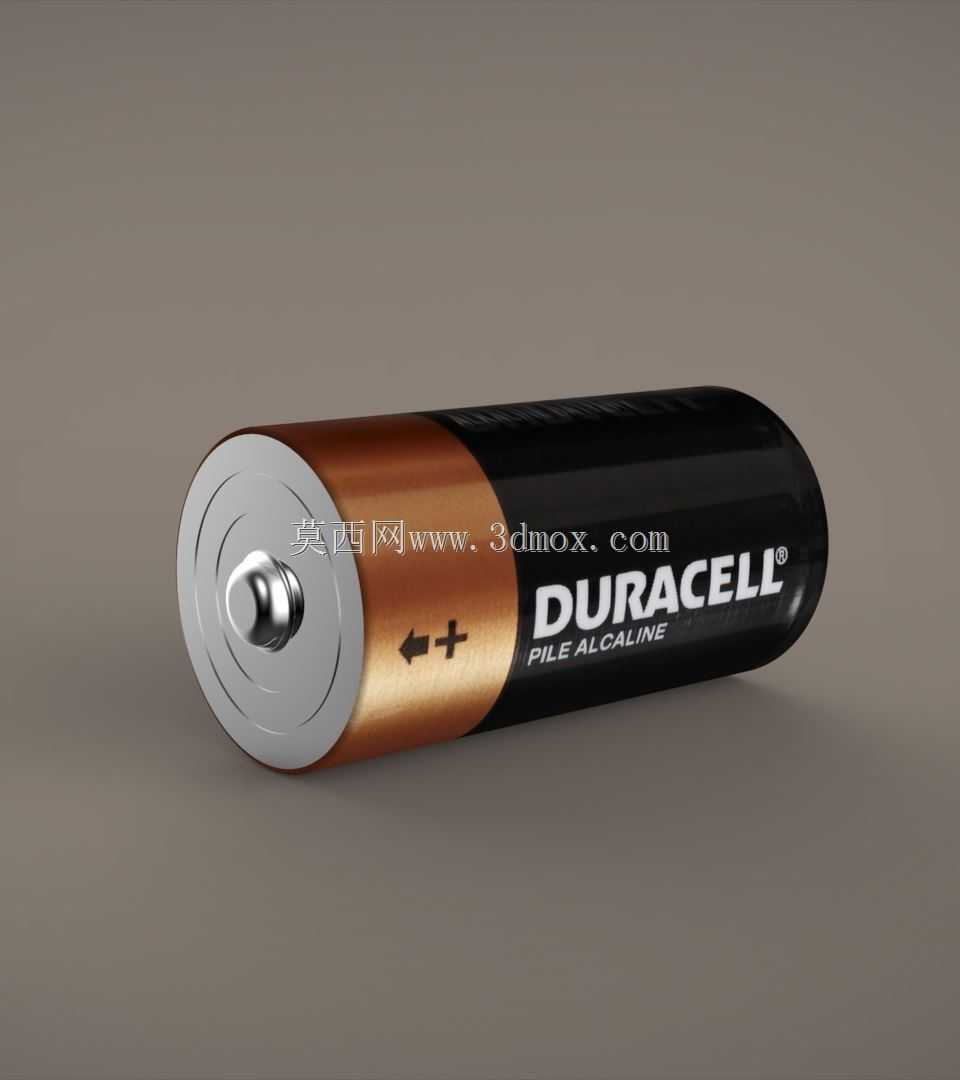

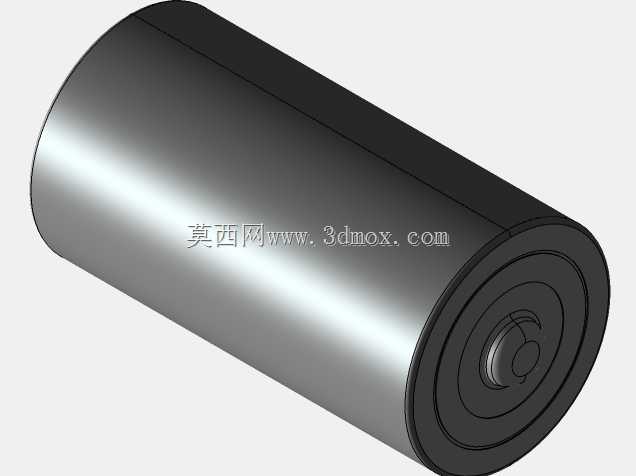

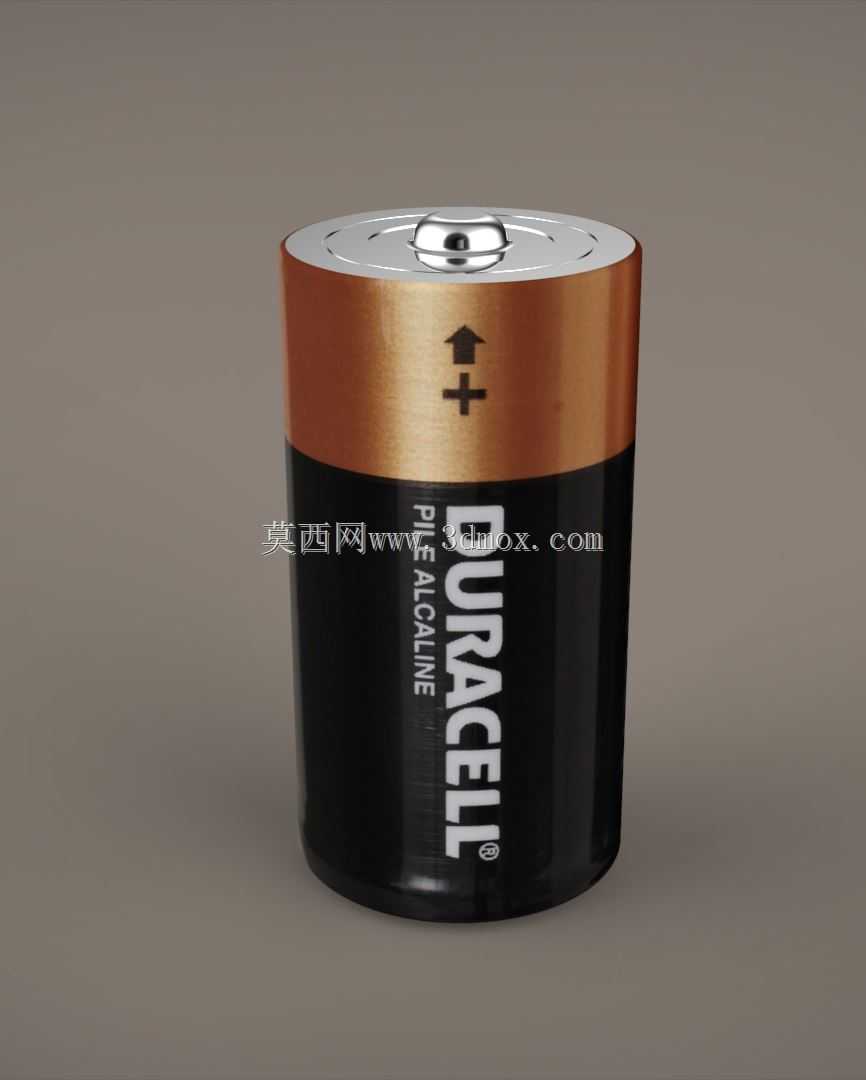

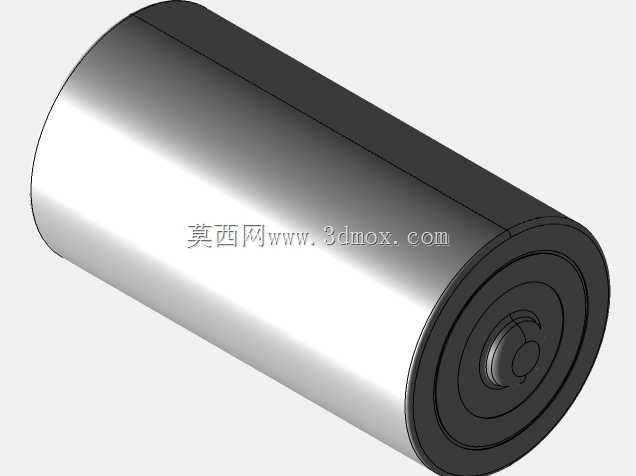

日常做消费电子配套结构设计时，C型干电池的适配结构是很常见的设计需求，这类电池多用于手持测量设备、便携照明工具、老式便携收音机、儿童电动玩具这类对续航时长有一定要求、放电电流中等的民用及工业便携设备中，做电池仓结构设计时，精准的电池三维模型是校验安装干涉、触点匹配度的核心参考。这个模型还原了金霸王C型碱性电池的完整外观结构，建模时先以圆柱基体为核心，拆分出底部负极金属端、中部PVC热缩膜包裹的电池主体段、顶部铜色金属正极盖帽三个核心结构段，严格匹配实物的直径与高度边界，做结构校验时可以直接导入装配体，验证电池仓的内径尺寸、轴向长度预留是否合理，避免出现电池装不进、触点接触不良的问题。设计思路上没有做内部电芯的复杂结构，毕竟结构工程师做配套设计时只需要外部安装边界的精准数据，过度还原内部结构反而会增加装配体的运算负担，模型表面的品牌标识、正负极标识都做了贴合实物的凹凸纹理还原，做产品渲染、装配演示时可以直接使用，不需要额外做外观贴图处理。实际选型适配时要注意，C型电池的正极盖帽是凸起的球面结构，顶部金属圈有一圈滚边台阶，做电池仓正极弹片的避让槽时，要对应这个台阶的尺寸预留间隙，避免弹片压到金属圈造成接触短路；底部负极是平整的金属端面，配套的负极弹片要保证足够的接触压力，同时预留0.2-0.3mm的轴向窜动间隙，抵消不同厂商生产的电池尺寸公差。这类圆柱电池的建模核心是保证同轴度，所有回转体结构都以中心轴线为基准，导入不同三维软件时不会出现基准偏移的问题，做运动仿真、跌落仿真时也能准确还原电池在仓内的碰撞位置，很多新手做电池仓设计时容易忽略电池外壳的拔模斜度，实际上C型电池的PVC包裹段有微小的脱模斜度，模型里也还原了这个细节，做紧配式电池仓的公差设计时可以直接参考这个斜度值，避免批量生产时出现电池装入后卡死无法取出的问题。另外顶部正极的凸起高度也严格匹配实物尺寸，做仓盖的压合结构时，要保证正极触点的压缩行程在合理范围内，既不能压合过松导致断电，也不能压合力过大顶坏电池盖帽的密封结构，毕竟碱性电池的密封结构一旦破损，漏出的电解液会腐蚀设备内部的电路与结构件，造成不可逆的损坏。
