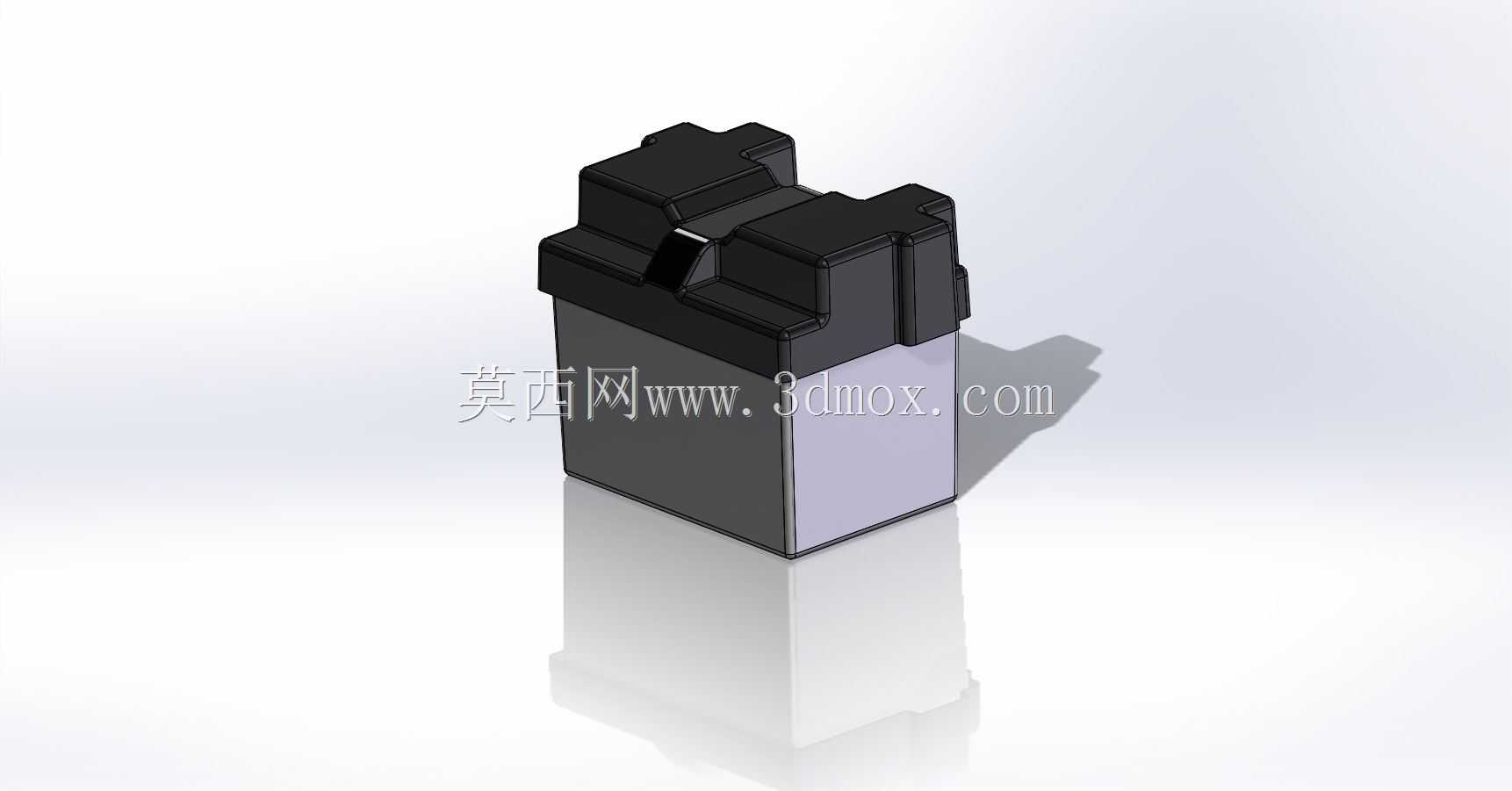

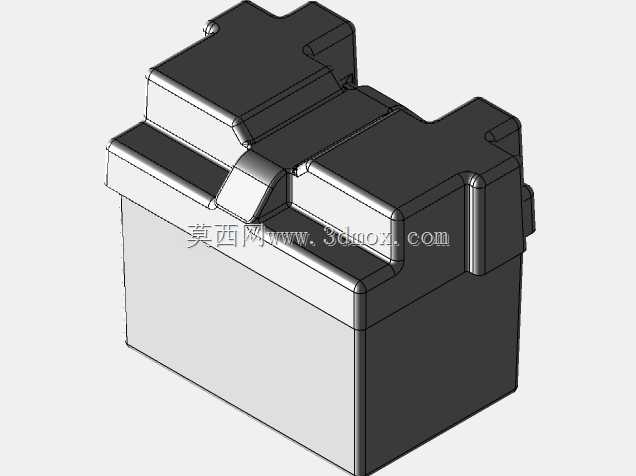

黑色聚乙烯车载电池盒结构设计

这款黑色聚乙烯材质的电池盒，主要面向车载低压供电场景的电池封装需求，可适配乘用车、工程车辆的辅助蓄电池安装位，也可拓展用于小型工业设备的备用电池承载场景。从实际使用工况出发，设计时首先考虑了车载环境下的振动耐受需求，壳体顶部设置的两组凸起卡扣结构，可与上盖实现紧密扣合，无需额外金属紧固件即可完成壳体闭合，既降低了装配工序复杂度，也避免了金属件长期受车载环境温湿度影响产生锈蚀的风险。壳体侧壁做了不等厚设计，靠近安装支架的一侧壁厚增加1.2mm，可抵消车辆行驶过程中侧向冲击带来的形变，其余侧壁做均匀减薄处理，在保证结构强度的前提下控制整体自重，符合车载部件轻量化的设计趋势。安装边界方面，壳体底部预留了与标准L型支架匹配的安装卡槽，卡槽宽度适配常用的3mm厚冷轧钢支架，安装时可直接卡入支架定位，再通过侧面的定位孔完成锁附，无需额外制作适配转接件，可直接匹配多数车型预留的电池安装位尺寸。材质选用黑色聚乙烯，一方面是因为该材料具备优异的耐酸碱腐蚀性能，可抵御车载环境下可能出现的电解液渗漏、路面溅起的腐蚀性液体侵蚀，另一方面聚乙烯材料本身具备一定的韧性，在低温环境下不会像硬质ABS那样出现脆裂问题，可适配-40℃到85℃的车载工作温度区间。壳体内部做了分隔筋设计，筋位高度与电池组极柱下方的绝缘台阶齐平，可避免电池组在壳体内出现窜动，同时筋位预留了走线槽，方便电池采样线、供电线束的规整排布，避免线束被壳体挤压出现绝缘层破损。顶部的卡扣结构做了圆角过渡处理，拆卸时可通过卡扣侧面的施力位轻松撬开，不会出现常规塑料卡扣易断裂的问题，日常维护更换电池时无需借助专用工具，徒手即可完成上盖拆卸。壳体外表面做了细磨砂纹理处理，既可以避免生产过程中出现的缩痕影响外观，也能减少日常使用中表面划痕的产生，长期使用后仍能保持较好的外观一致性。从建模逻辑来看，整个壳体采用抽壳加局部加厚的建模思路，所有转角位置均做了R2以上的圆角处理，既符合注塑生产的工艺要求，避免注塑过程中出现应力集中导致的开裂问题，也能减少棱角位置在安装过程中对操作人员、线束的划伤风险。
