折叠式便携户外炭烤烧烤架结构设计

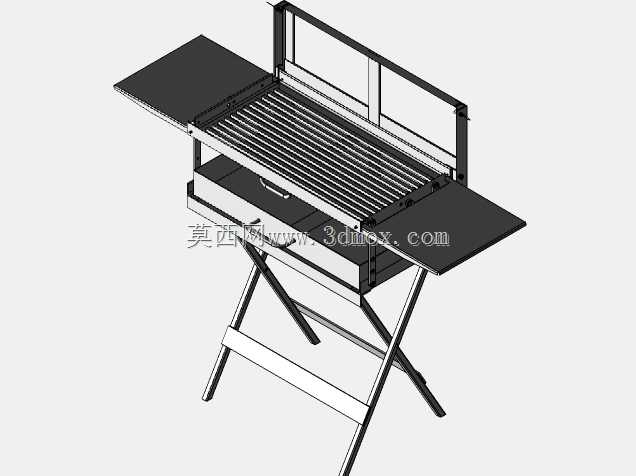

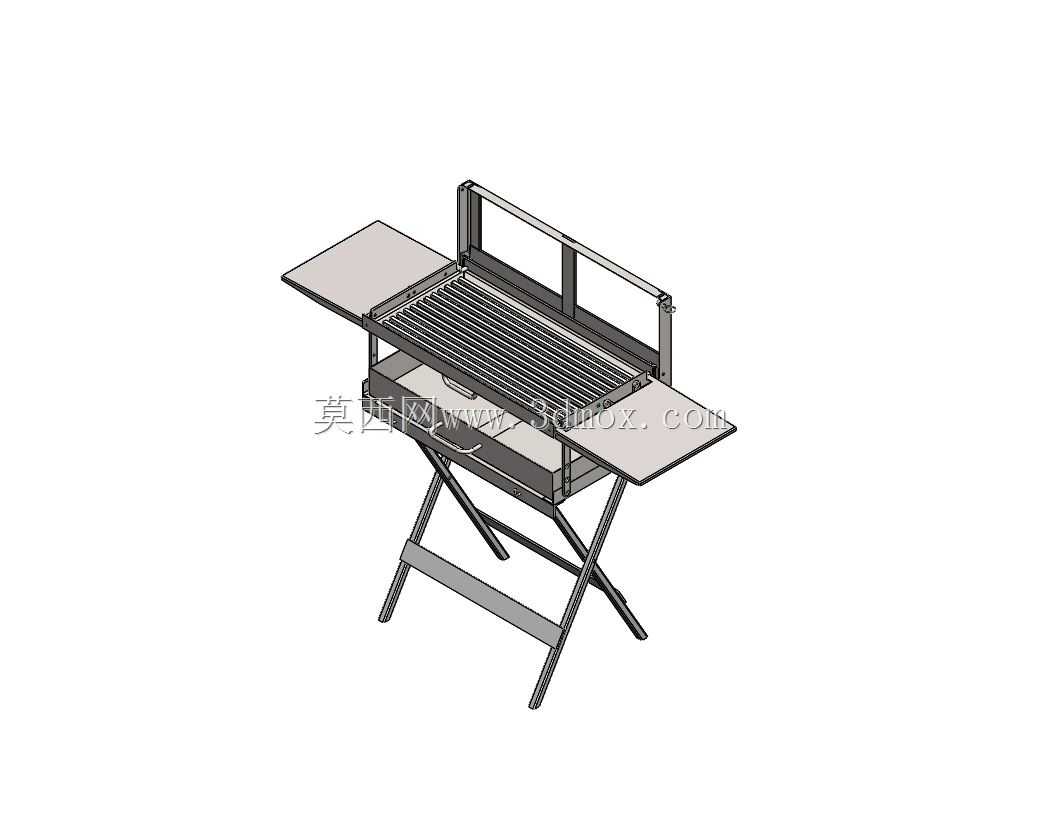

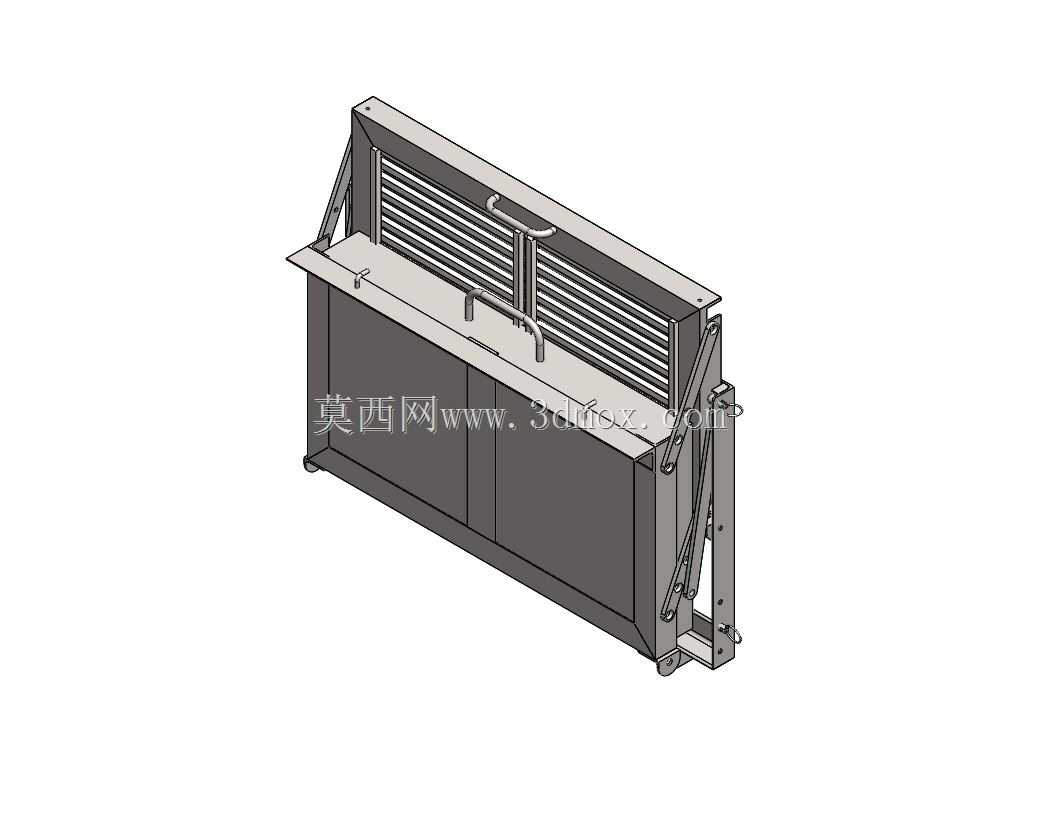

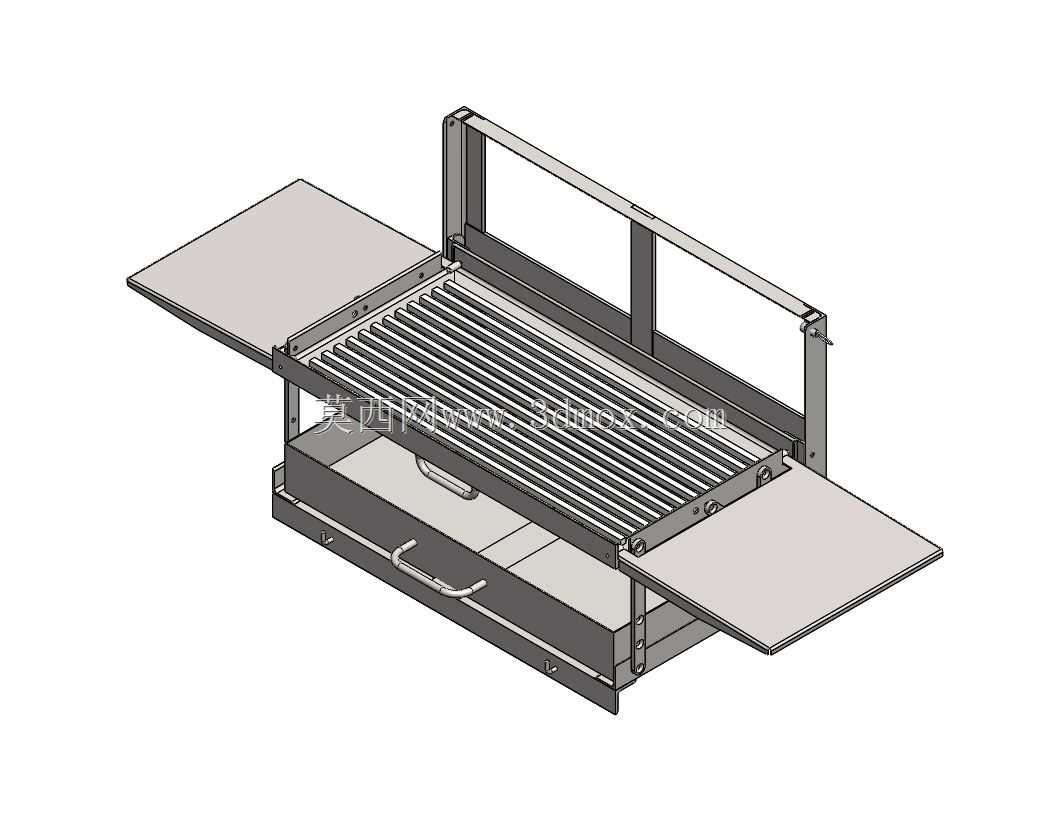

这款可折叠便携烧烤架的设计，核心围绕户外休闲场景的移动使用需求展开，覆盖家庭近郊露营、庭院小聚、短途户外野餐等多个使用场景，区别于固定安装的商用烧烤设备，整体结构完全围绕便携收纳、快速展开的核心诉求做结构优化。从实际使用逻辑出发，烤架主体采用X型交叉折叠支腿结构，支腿采用薄壁金属管材弯折成型，交叉点设置铰接转轴，收纳状态下两支腿可完全并拢贴合，配合烤炉主体上方的可翻折挡风立架、两侧可收折的置物托板，整体收纳后可形成规整的扁平长方体形态，能够轻松放入家用汽车后备箱、露营装备收纳袋中，无需占用过大的储物空间，完全适配非固定场景的频繁转运需求。展开状态下，支腿的交叉角度经过反复校核，整体支撑高度适配成年人站立操作的舒适区间，无需弯腰操作即可完成食材烤制、翻面等动作，支腿底端做了防滑平切处理，在草地、硬质铺装地面、露营地台等不同接触面都能保持稳定支撑，不会出现侧翻、晃动的风险。烤架中部的炭槽与烤网区域做了分层结构设计，炭槽设置独立的通风间隙，能够保证木炭燃烧过程中的氧气供给，避免出现闷燃、生火困难的问题，烤网采用栅格条状结构，栅格间隙经过尺寸优化，既能够避免小块食材掉落至炭槽，又能保证热量充分传导至食材表面，达到理想的炭烤效果。两侧的置物托板展开后可放置待烤食材、调料瓶、烧烤工具等物品，无需额外搭配侧边置物桌，减少户外出行的装备携带量，托板与炉体采用铰接连接，承重能力可满足常规食材与工具的放置需求，不会出现承重变形问题。炉体上方的可翻折挡风立架，展开后可阻挡户外侧向风对木炭燃烧的干扰，减少热量散失，同时避免火星被风吹散引发安全隐患，收纳时可完全放平贴合炉体上沿，不会额外增加收纳厚度。整体结构的连接部位均采用可拆卸铰接设计，长期使用后可快速拆解完成炭灰清理、部件更换，所有活动铰接部位都做了防松间隙设计，多次折叠展开后也不会出现结构松动、卡滞的问题，安装展开全程无需额外辅助工具，单人即可在短时间内完成从收纳到使用状态的切换，完全适配户外使用的快装快拆需求。
