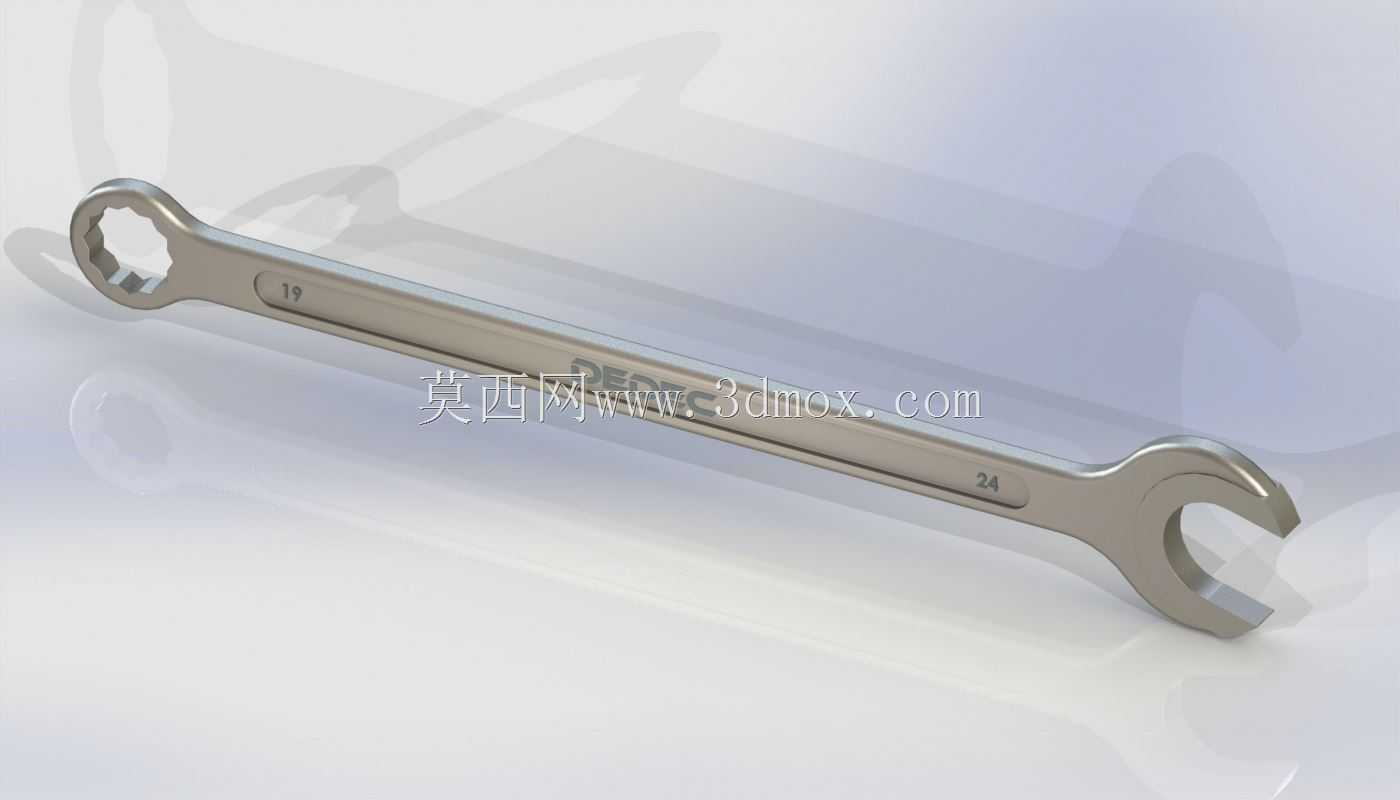

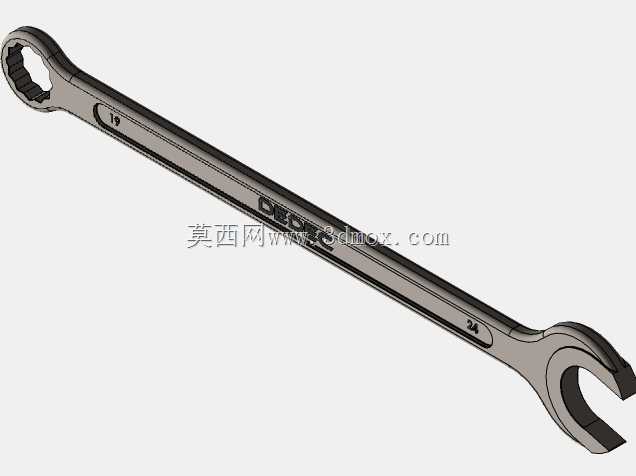

19-24规格两用开口梅花扳手结构设计

这款两用扳手覆盖19mm与24mm两种常用紧固件规格，在设备运维、机械装配、产线安装等场景中适配性极强，日常设备维保中遇到的M12、M16外六角紧固件，大多能通过这两个规格完成拆装作业，无需频繁更换工具，能有效减少作业过程中工具切换的时间损耗。扳手本体采用平直长杆结构，杆身截面做了等强度优化，中部厚度略大于边缘，既保证了扭矩传递过程中的结构刚性，避免大扭矩施力时杆身出现弯折变形，又尽可能控制了整体重量，长时间握持作业不易产生手部疲劳。一端为12角梅花环形结构，套入紧固件后能实现全周贴合受力，即使紧固件边角存在轻微磨损打滑的情况，也能稳定传递扭矩，不会出现开口扳手常见的滑脱崩角问题，适合需要大扭矩预紧或拆卸锈死紧固件的工况；另一端为标准开口结构，开口角度做了15度偏转设计，在管路周边、设备夹缝等空间受限的场景下，无需完全套住紧固件，只需从侧面卡入即可快速转动螺栓，作业灵活性远高于全封闭的梅花端。设计过程中重点校核了两个工作端的受力边界，梅花端的内齿形做了圆角过渡处理，避免应力集中导致齿部断裂，开口端的开口根部做了加厚补强，应对突发的冲击载荷时不会出现根部开裂的问题。杆身与两个工作端的衔接处做了平滑圆弧过渡，没有直角应力集中点，整体热处理后的硬度梯度从工作端到杆身中部逐步降低，工作端硬度足够耐磨抗崩，杆身中部保留适当韧性，吸收施力过程中的冲击载荷。整体长度控制在常规手动扳手的舒适操作区间，既保证了足够的力臂长度，让操作人员无需施加过大的握力就能达到标准紧固件的预紧扭矩，又不会因为长度过长导致在狭小空间内无法完成回转动作。杆身表面做了哑光金属处理，握持时不易打滑，标识的规格数字做了凹陷蚀刻处理，长期使用摩擦也不会出现标识磨损模糊的问题，方便工具收纳时快速识别取用。在装配线的批量作业场景中，这种双规格两用扳手能减少工具台的摆放数量，操作人员无需在工具堆里反复翻找对应规格，对于户外抢修、上门维保等需要携带工具出行的场景，也能减少工具包的负重，提升出行作业的便利性。
