多点平衡式起重吊具分布梁结构

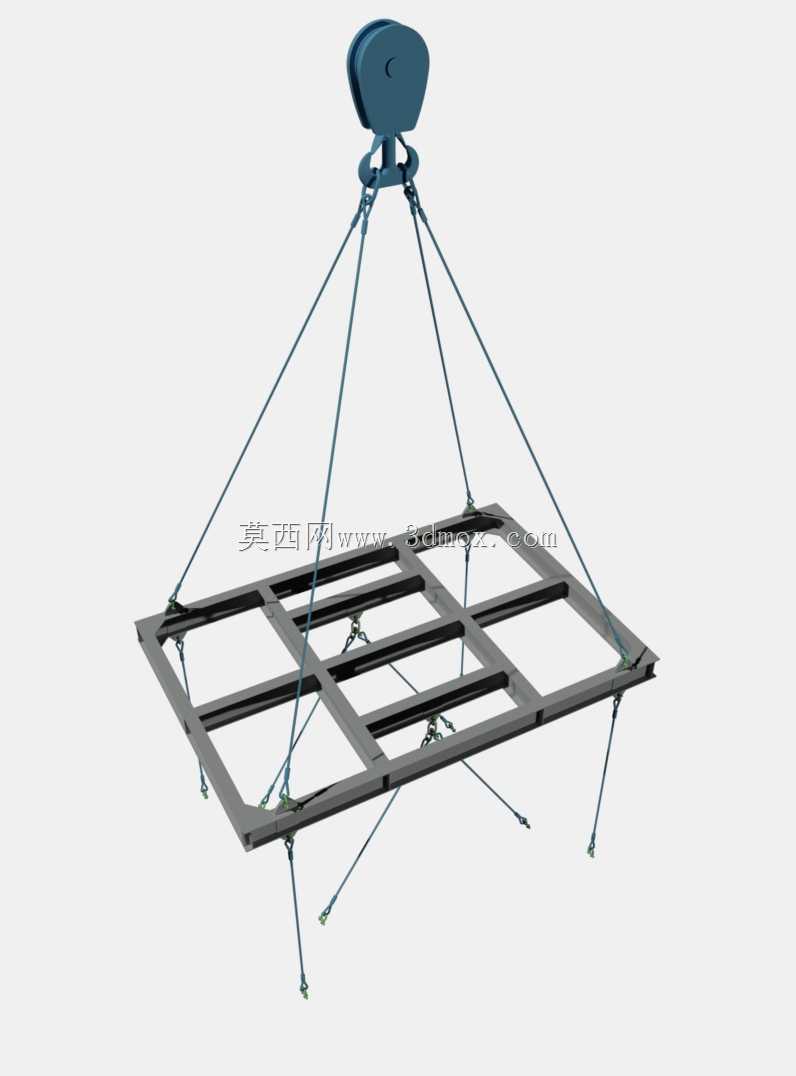

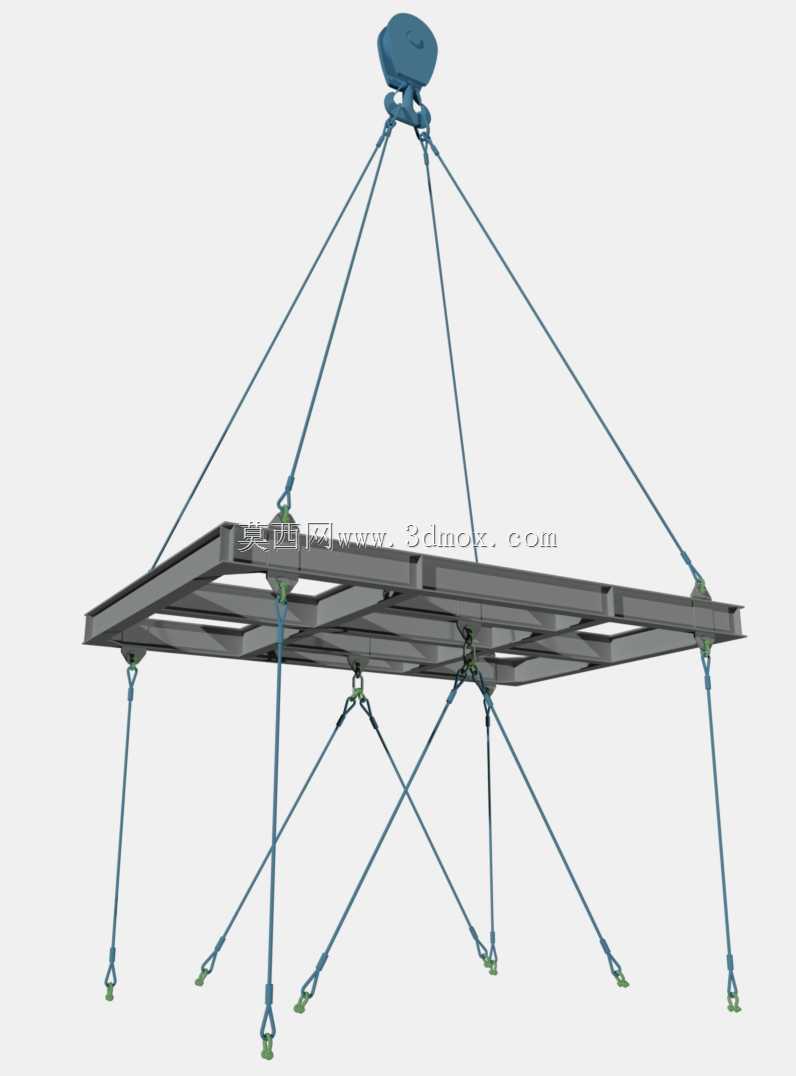

在重型构件吊装作业场景中，这类多点吊挂分布梁是解决大尺寸、易变形工件起吊受力不均问题的核心工装，尤其适用于钢结构预制件、大型管道段、模块化设备框架的厂内转运与现场吊装环节。区别于传统单吊点或双吊点吊具，该结构通过上层吊索连接起重设备吊钩，下层均布多组可调吊索连接工件吊点，能将起吊载荷均匀分散到各个受力点位，避免工件因局部应力集中产生形变，同时也能降低单根吊索的载荷阈值，提升吊装作业的安全冗余。

从设计逻辑来看，主梁采用IWF-300x150x8x13规格的工字钢作为主体承载结构，截面选型经过抗弯、抗剪校核，翼缘宽度150mm能保证吊索连接件安装时的横向稳定性，8mm腹板厚度与13mm翼缘厚度匹配额定吊装载荷下的应力要求，主梁整体采用框架式排布而非单根直梁结构，进一步扩大了吊点的布置范围，可适配长宽尺寸较大的扁平类工件吊装。上下层吊索均采用带调节端的索具，作业时可根据工件重心位置微调各根吊索的长度，保证起吊后工件保持水平状态，避免吊装过程中出现工件倾斜、滑脱的风险。

安装边界方面，上层吊索汇聚点的连接尺寸适配通用起重机吊钩的开口范围，无需额外定制转接件即可直接挂接；下层吊点的间距可根据工件实际吊耳位置进行调整，吊索末端的卸扣可快速与工件吊点连接，无需复杂的现场拼装作业。实际使用中，这类吊具能大幅减少工件吊装时的临时加固工序，尤其针对薄壁钢结构、长尺寸管道这类刚性较差的工件，多点均布的受力方式能有效抵消起吊瞬间的冲击载荷，避免工件出现永久变形。设计时还考虑了吊索的干涉问题，上下层吊索的排布角度经过计算，起吊过程中索具不会与主梁结构、工件边缘发生摩擦剐蹭，延长索具使用寿命的同时也避免了吊装过程中索具意外断裂的隐患。主梁框架的节点位置采用加强筋板焊接，所有连接吊耳的位置都做了局部加厚处理，保证反复起吊载荷下节点不会出现开裂变形，整体结构可适配多种不同规格的大尺寸工件吊装，无需针对单一工件定制专用吊具，能有效降低厂内吊装工装的投入成本。
