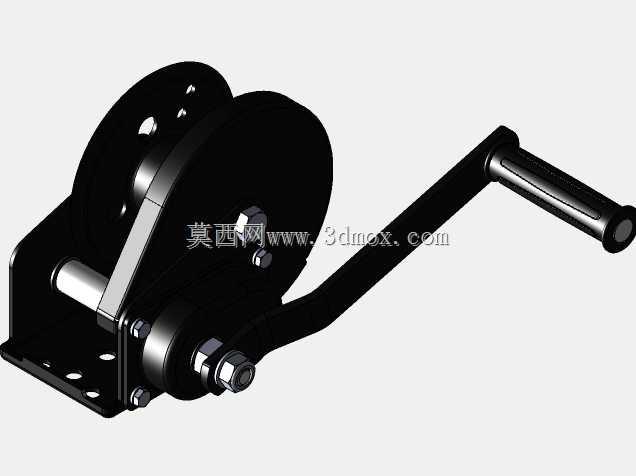

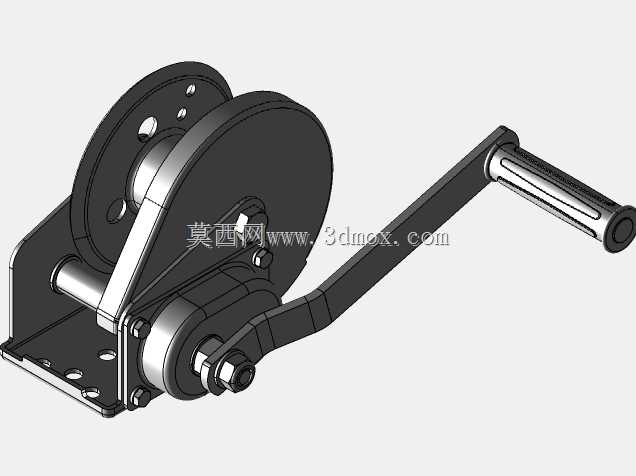

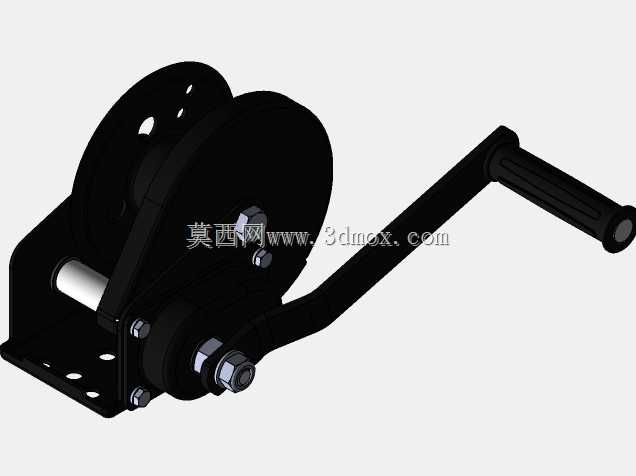

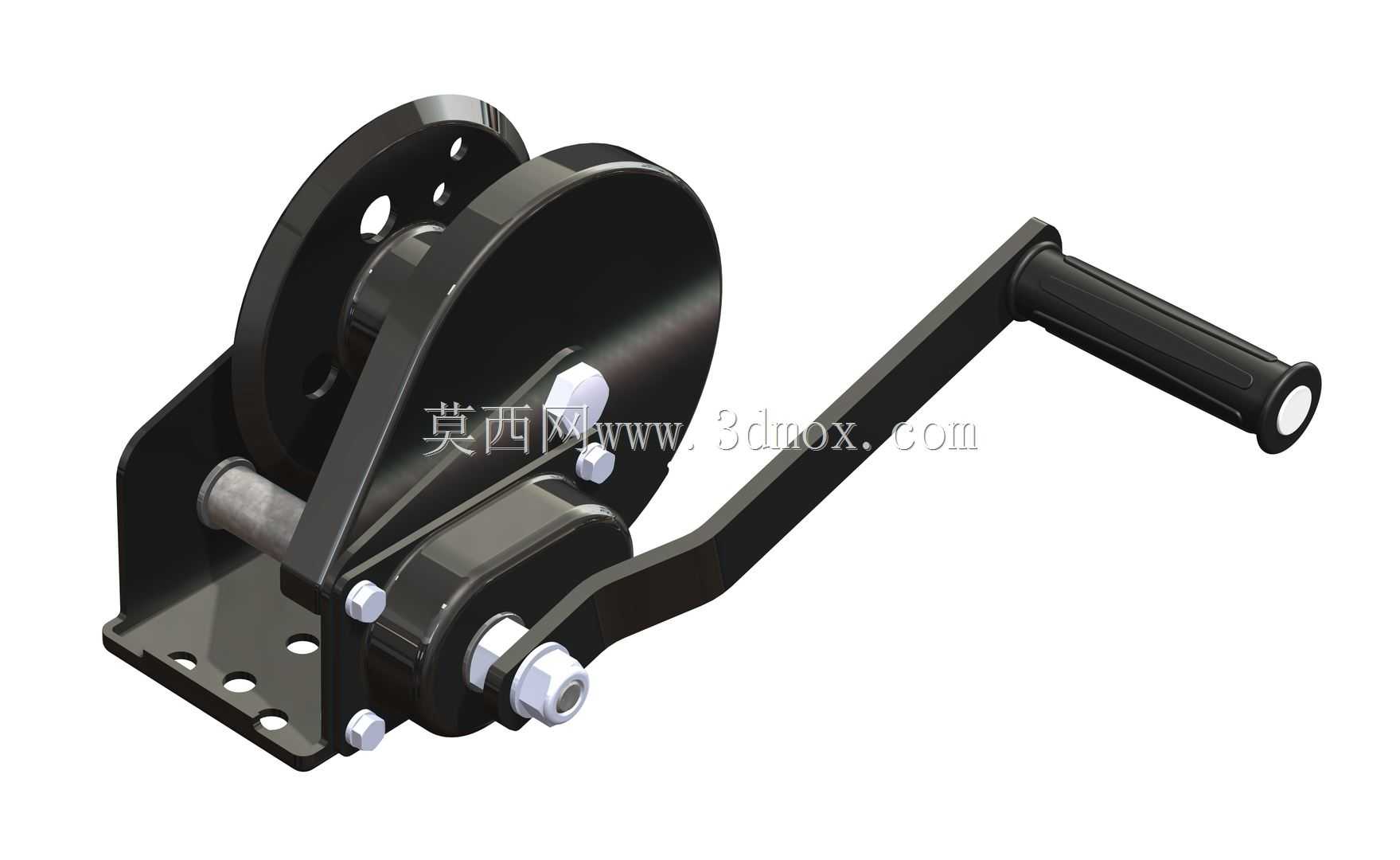

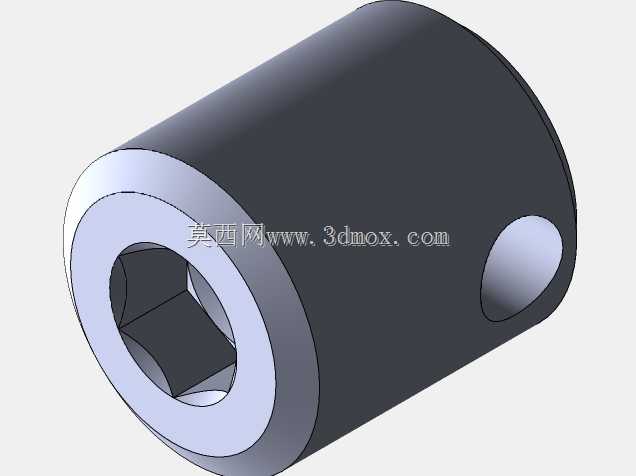

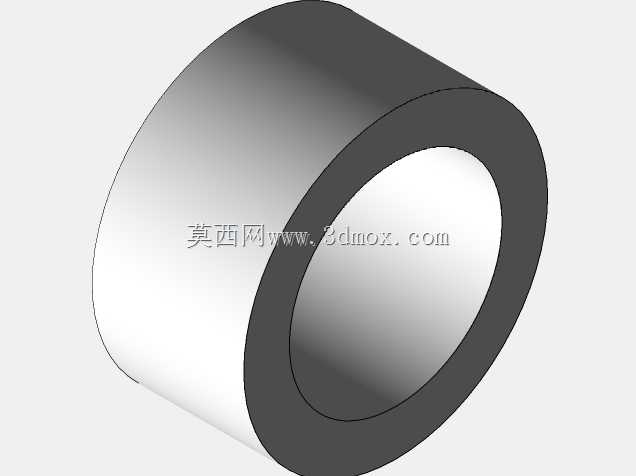

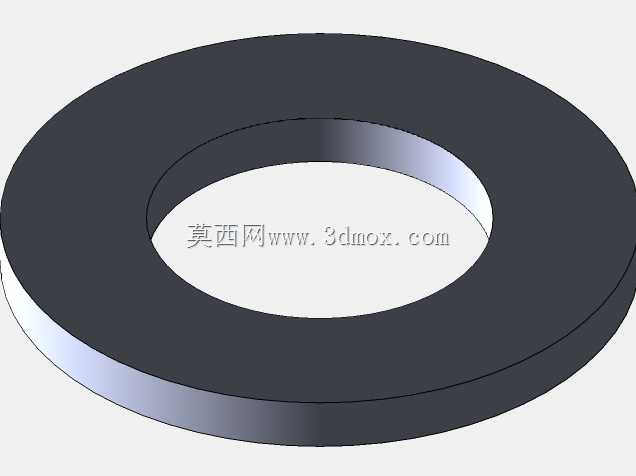

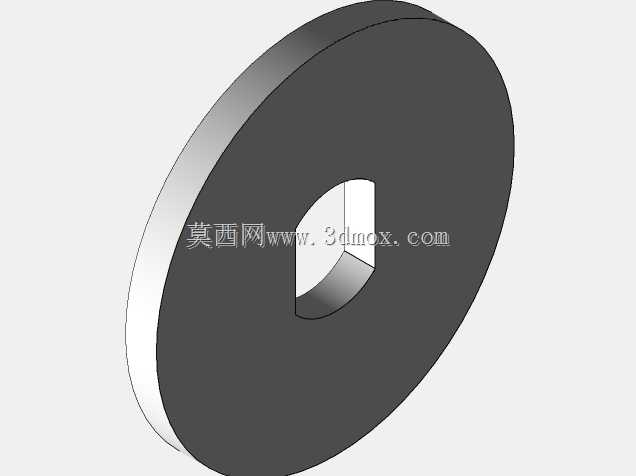

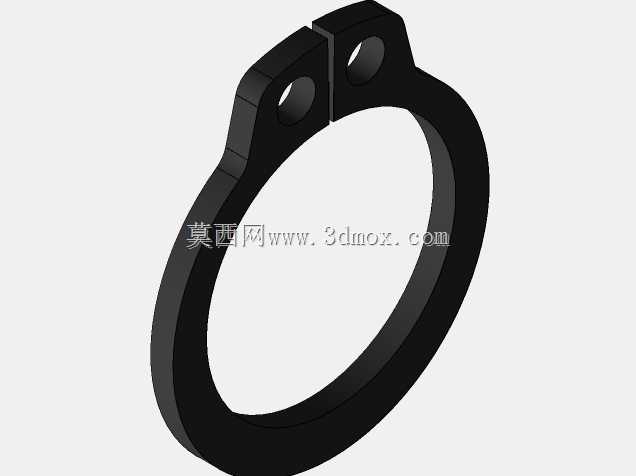

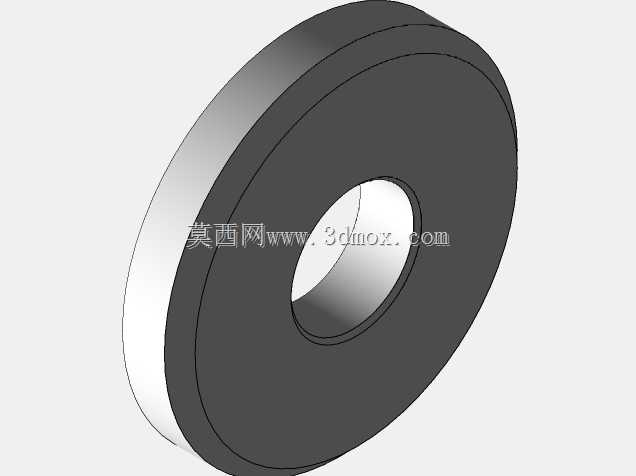

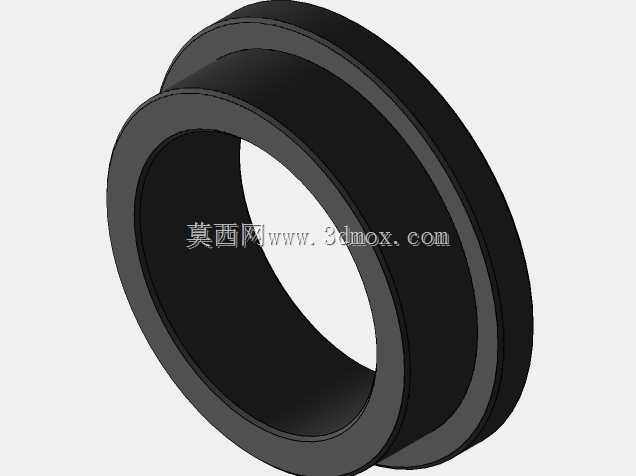

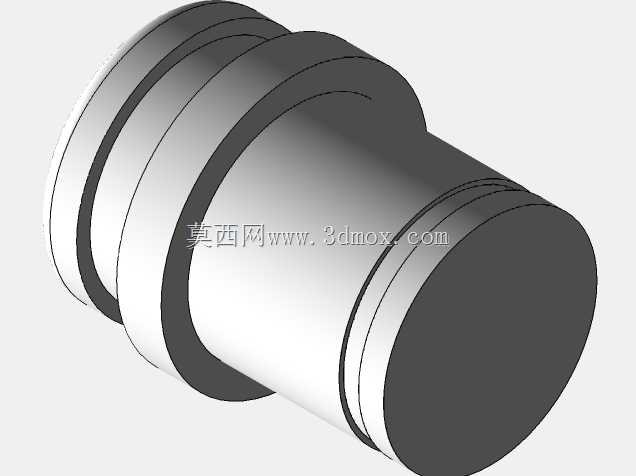

1200磅带制动功能手摇牵引绞车结构

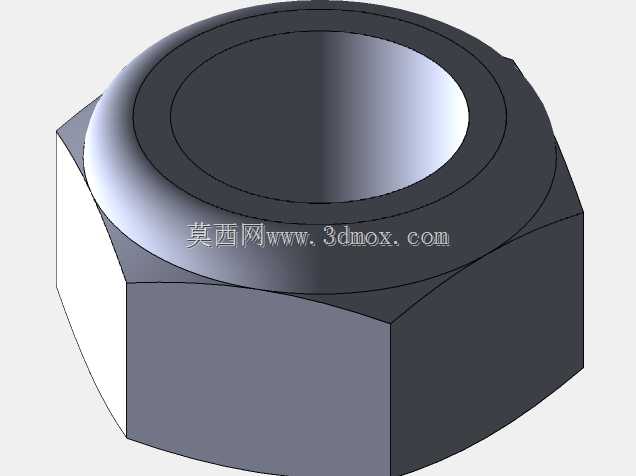

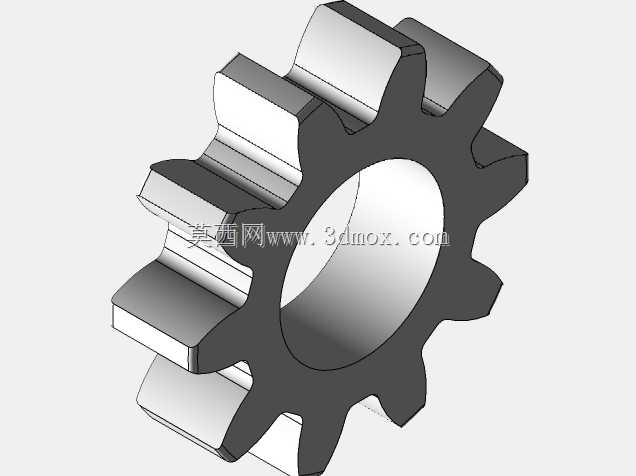

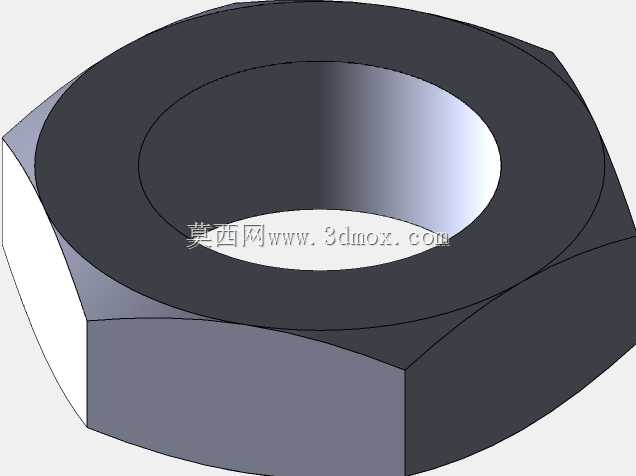

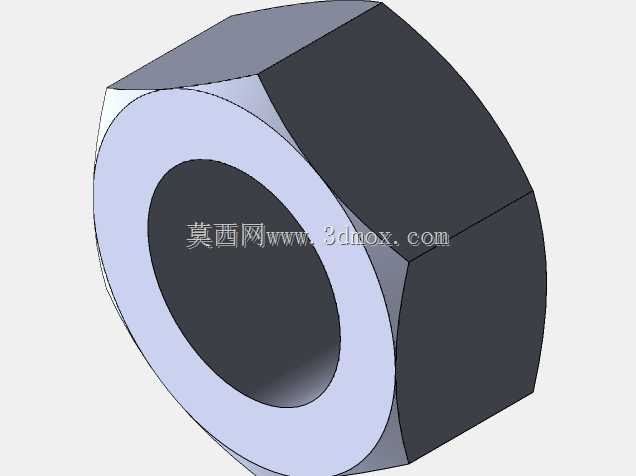

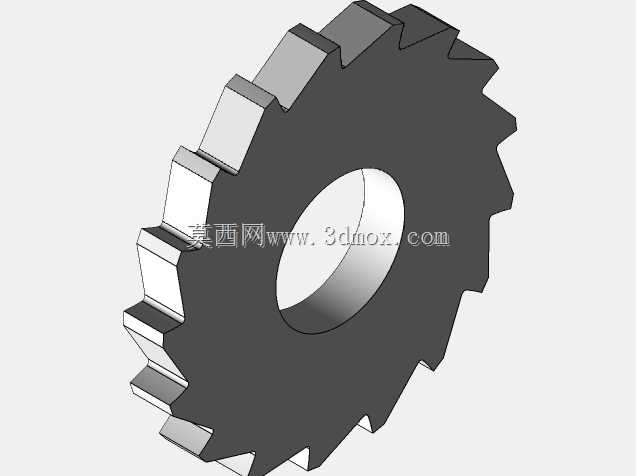

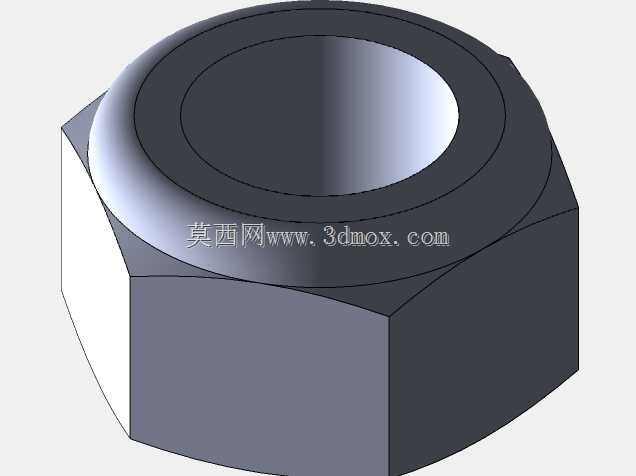

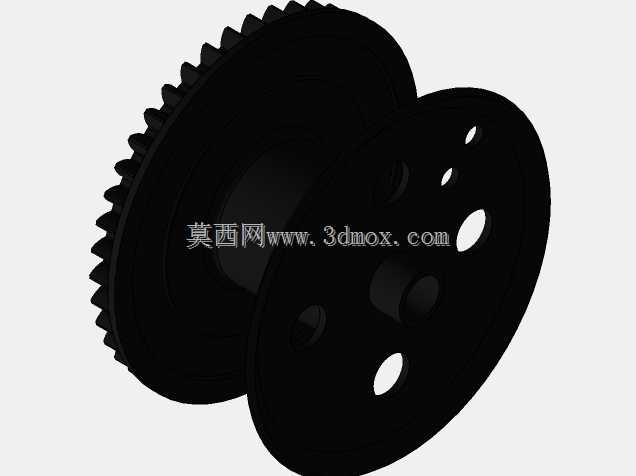

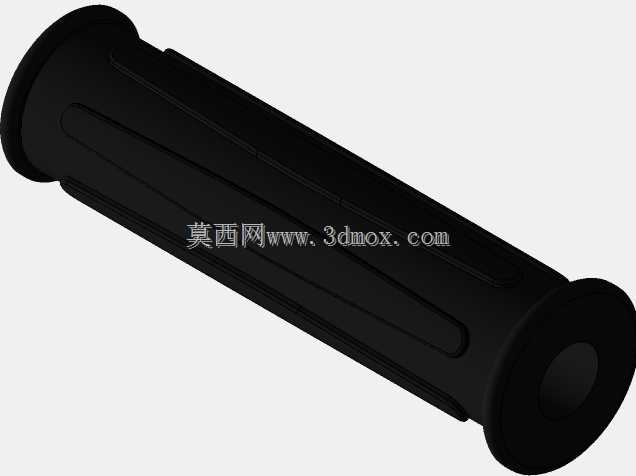

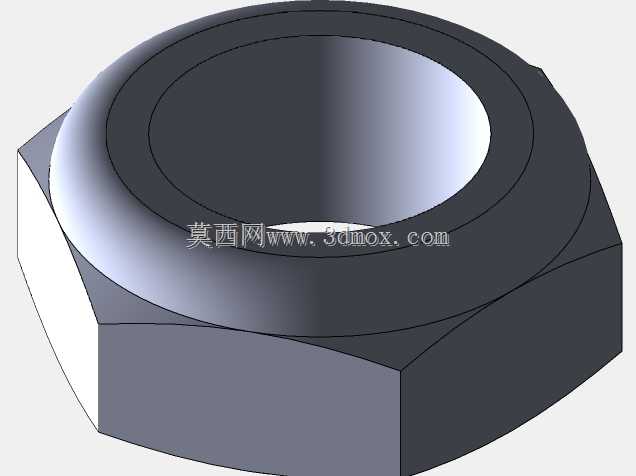

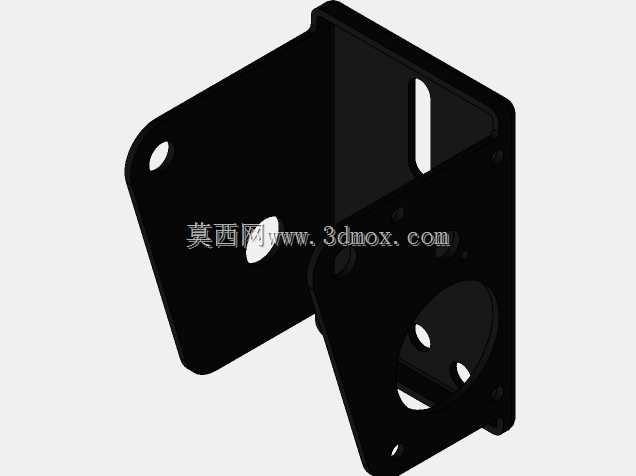

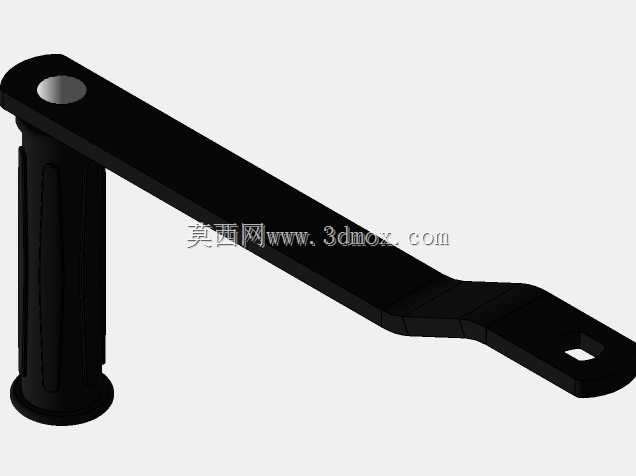

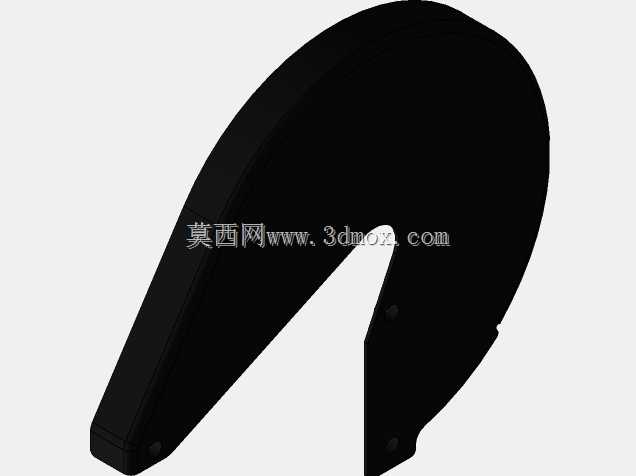

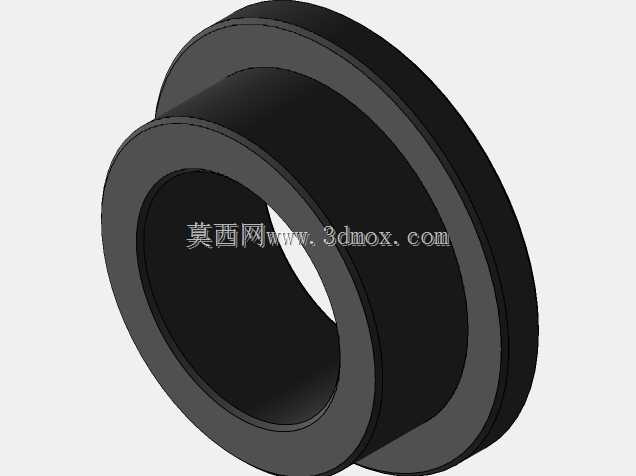

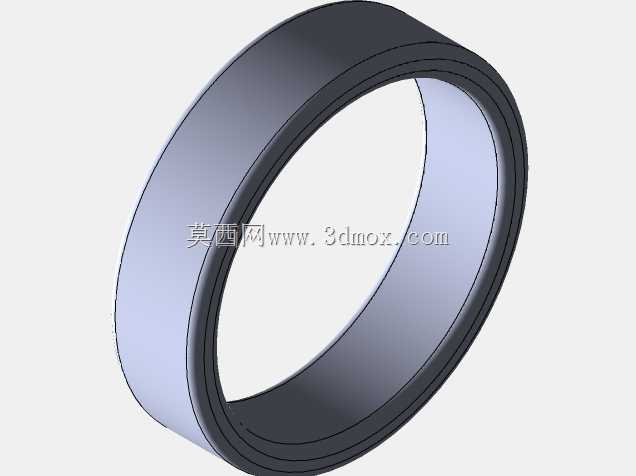

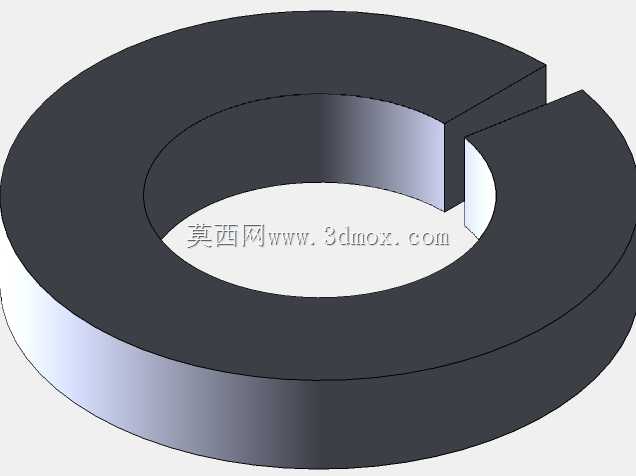

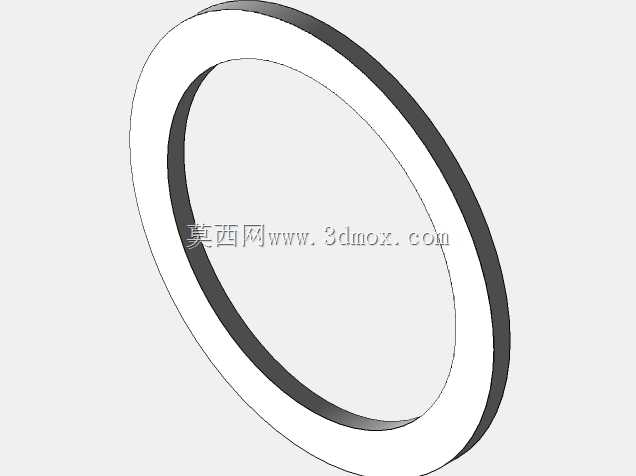

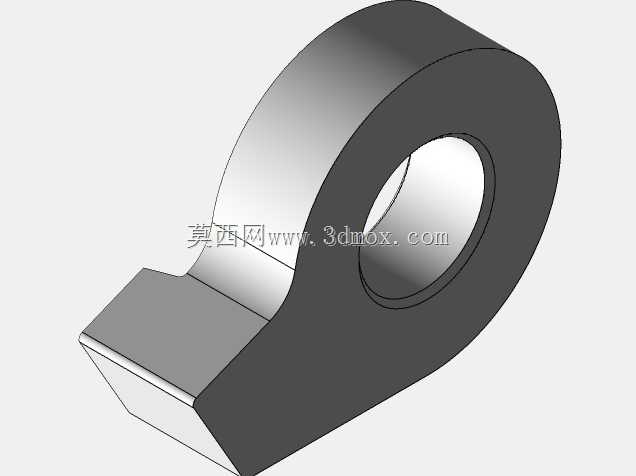

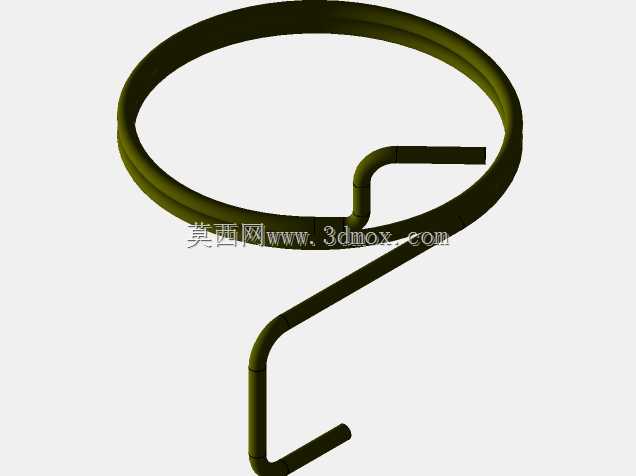

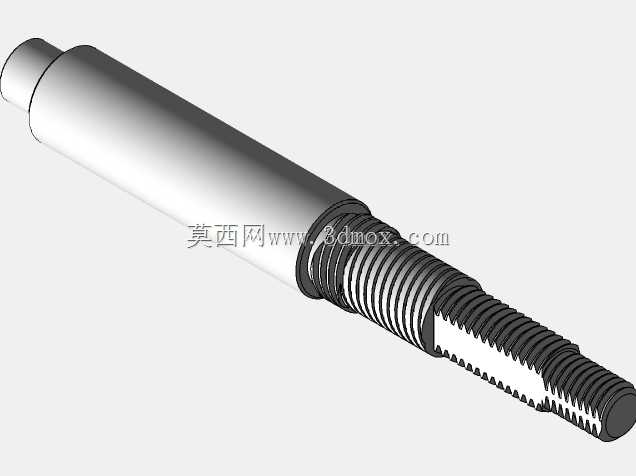

这款带制动的手动牵引绞车，常被用于轻型载荷的短途牵引、重物就位固定场景，在小型设备吊装移位、户外露营装备拖拽、车间轻型工装调运、农用小型机具固定等场景中十分常见，相比电动牵引设备，它无需外接动力源，依靠人力即可操作，自带的制动结构可以在任意摇停位置锁止卷筒，避免载荷溜滑下坠，适配无供电条件的野外作业、临时施工点位的轻载牵引需求。从结构设计来看，整体采用侧装式支架布局，安装底板开设多组长条调节孔，可适配不同孔位的安装基座，安装时无需额外加工适配孔位，直接通过螺栓穿过底板孔位即可固定在安装面，安装边界紧凑，整体外伸长度适配狭窄安装空间，不会占用过多操作区域。核心传动采用齿轮啮合结构，摇臂与齿轮组直连，摇动手柄时通过齿轮副减速增扭，降低手动操作的施力强度，普通人即可轻松操作达到额定牵引载荷；制动结构集成在齿轮组侧方，当停止摇动手柄时，制动棘爪会自动卡入齿轮齿槽，锁止齿轮转动，避免卷筒在载荷拉力下反转，需要释放载荷时，只需轻抬摇臂触发解锁结构，即可缓慢控制卷筒反转放绳，操作逻辑简单，无需额外学习即可上手。卷筒采用带挡边的槽型结构，可规整缠绕牵引钢丝绳，避免钢丝绳乱绳、脱槽，挡边高度适配额定载荷对应的钢丝绳直径与容绳量，防止钢丝绳溢出卷筒引发卡滞。摇臂采用弯折式结构，手柄处套有防滑绝缘握套，操作时握持舒适，摇臂的转动半径经过人体工程学匹配，操作时手臂施力角度自然，长时间操作不易产生过度疲劳。设计过程中针对齿轮啮合的配合间隙做了适配调整，确保传动过程无卡滞，同时兼顾制动棘爪的啮合深度，保证锁止时不会出现跳齿滑脱的问题，所有外露紧固件均采用标准件，后期维护更换配件十分方便，支架与卷筒侧板均采用冲压成型结构，在保证结构强度的同时控制整体自重，方便单人搬运转移安装点位。
