便携式手动拉线平衡检测工具结构设计

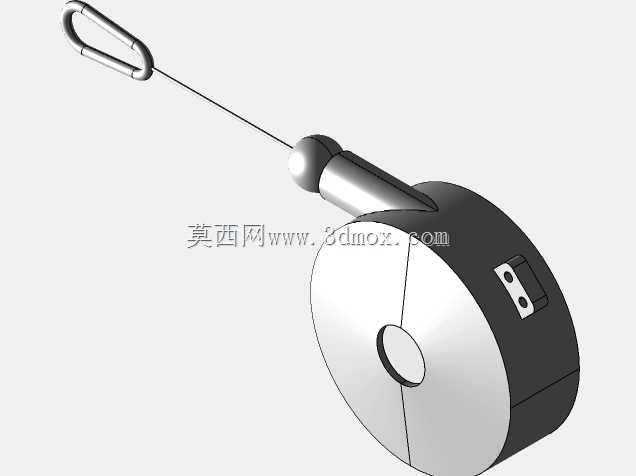

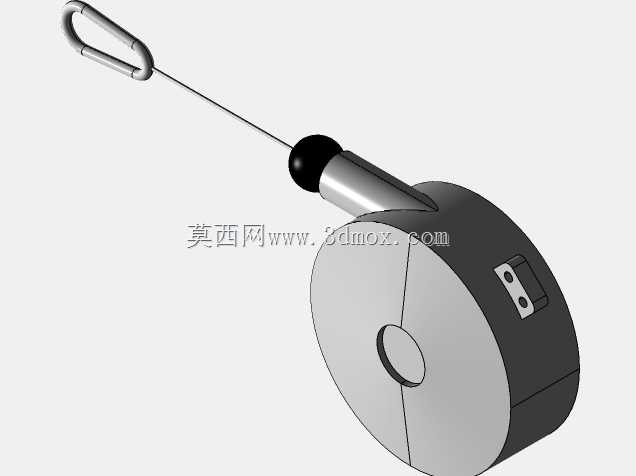

这款手动拉线式平衡检测工具，主要面向小型零部件装配、设备调试现场的快速平衡校验场景，在轻工设备装配、小型机电检修、教学实训工位中都能见到这类工具的应用，它不需要外接气源或电源，完全依靠机械结构实现基准拉线的恒定张力输出，解决了现场作业中人工拉线张力不均导致的平衡基准偏移问题。从结构设计逻辑来看，整体采用卷簧内置的绕线轮作为核心储能部件，绕线轮集成在半封闭的工程塑料壳体内，壳体上部做了圆弧过渡处理，避免作业时剐蹭操作人员手部，出线端设置了陶瓷导向套，减少拉线反复伸缩带来的磨损，延长拉线使用寿命。绕线轮的侧边设置了阻尼止退结构，当拉线拉出到需要的长度后，可以通过侧面的拨块锁定绕线轮位置，保持拉线长度固定，不需要额外的固定夹具就能维持基准线的张紧状态，适配不同作业空间的基准定位需求。从安装与使用边界来看，工具整体重量控制在三百克以内，单手即可握持操作，壳体最大直径不超过八十毫米，出线端的吊环采用一体化冲压成型结构，可直接挂靠在被测部件的定位点上，不需要额外加工连接螺纹，在狭窄的设备内部空间也能顺利完成拉线布置。设计时特意将绕线轮的重心设置在壳体握持区域的中心轴线上，长时间手持操作不会出现偏坠晃动感，拉线采用直径零点八毫米的多股不锈钢绞合线，拉出最大行程可达三米，张力保持在恒定的十五牛左右，不会因为拉出长度变化出现张力波动，保证不同距离下的基准线直线度误差控制在每米零点二毫米以内，满足现场装配的平衡检测精度要求。工具的尾部设置了可旋转的挂接结构，闲置时可以直接挂在工位旁的工具架上，不需要额外的收纳盒，外壳采用耐冲击的ABS材质，掉落在水泥地面上也不会出现壳体开裂的情况，适配车间复杂的作业环境。在实际使用中，这类工具常用来校验小型旋转部件的静平衡初始位置、装配工位的同轴度基准、钣金件拼接的水平对齐基准，相比传统的吊线锤，它的拉线收放更便捷，不会出现吊线晃动等待的问题，单人十秒内就能完成基准线的布置，大幅提升现场调试的作业效率。
