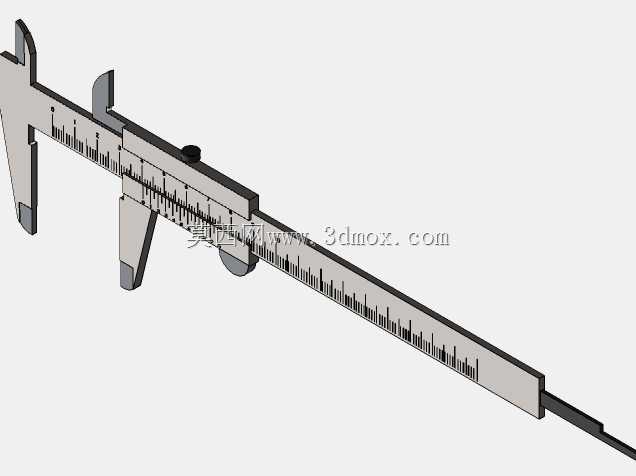

高精度机械式游标卡尺三维结构模型

在机械加工现场、五金装配工位、来料检验区乃至院校金工实训车间，游标卡尺都是出现频率最高的接触式长度测量器具，这套三维结构完整还原了机械式游标卡尺的全部运动副与功能结构，可直接用于测量类教学演示动画制作、工装检具方案的配套展示、虚拟实训场景的交互开发。从实际使用场景出发，这款卡尺覆盖了日常生产中绝大多数常规尺寸检测需求：外测量爪可直接测量工件外径、板材厚度、零件外形长宽尺寸，内测量爪可完成孔径、槽宽、内腔间距的检测，尾部深度杆可伸入盲孔、台阶槽内测量深度与台阶落差，无需额外更换测头就能完成多类尺寸检测，适配机加工巡检、装配过程尺寸复核、来料入厂初检等多个环节的使用需求。设计过程中完全遵循机械式游标卡尺的经典传动与锁紧逻辑，尺身主刻度与游标副刻度的相对滑动间隙控制在合理范围内，既保证滑动过程无卡滞，也避免间隙过大导致的测量示值偏差，顶部锁紧螺钉的位置与操作行程完全贴合人手操作习惯，测量完成后拧紧螺钉即可锁定尺框位置，方便读数记录，不会因为尺框滑移产生读数误差。尺身的截面形态做了针对性的刚度优化，在保证整体轻量化的前提下，避免长量程测量时尺身出现挠曲变形，保证测量基准的直线度；两个量爪的测量面做了平行度与平面度的结构约束，建模时严格保证测量面与尺身导向面的垂直度，从结构层面规避测量系统误差的产生。从安装与适配边界来看，这套模型的各部件尺寸比例完全符合常规机械式游标卡尺的实体规格，尺身总长度对应常用的150mm量程规格，量爪的开合行程覆盖0-150mm的全测量范围，深度杆的伸出长度与量程匹配，各运动部件不存在干涉问题，尺框与尺身的配合面、锁紧螺钉的螺纹连接结构、量爪与尺身的连接过渡都做了细节还原，不管是用于结构原理拆解演示，还是作为虚拟场景中的操作道具，都能完全匹配真实器具的操作逻辑。不同于带电子数显模块的卡尺，纯机械结构的游标卡尺无需供电，抗油污、抗切削液干扰能力更强，在车间复杂工况下的可靠性更高，这套模型在建模时也还原了纯机械结构无电子元器件的特征，所有部件均为金属结构件，表面刻度的排布位置、刻度间距都严格对应真实卡尺的刻度规则，可直接用于读数原理的可视化演示，帮助初学者快速理解游标读数的错位对齐逻辑，也能为非标定制专用卡尺的结构改型提供基础参考框架，缩短改型设计的建模周期。
