带散热片直插式三端稳压器结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:284021
  • 带散热片直插式三端稳压器结构设计
  • 带散热片直插式三端稳压器结构设计
  • 带散热片直插式三端稳压器结构设计
  • 带散热片直插式三端稳压器结构设计
  • 带散热片直插式三端稳压器结构设计
  • 带散热片直插式三端稳压器结构设计

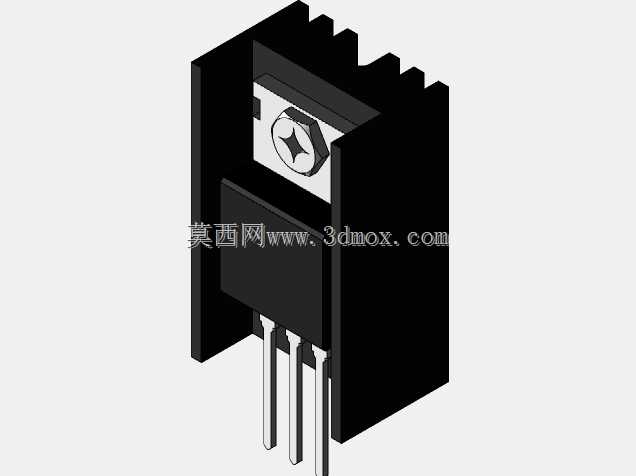

在低压直流供电的工控板卡、小型消费电子主板、车载辅助供电模块的设计环节中,直插式三端稳压器搭配一体化散热结构的选型与安装,是决定供电回路长期运行稳定性的核心细节之一。这款带配套散热片的78系列正电压稳压器结构,完全贴合直插封装的引脚排布逻辑,三个引脚的间距、伸出长度都严格遵循行业通用的TO-220封装安装规范,在PCB布局时不需要额外调整焊盘位置,可直接匹配现有标准封装库的焊盘尺寸,能大幅缩短硬件开发阶段的封装核对周期。散热部分采用卡扣式的装配结构,不需要额外的固定螺丝或者导热粘接胶,依靠散热片内侧的弹性卡爪就能牢牢卡在稳压器的塑封本体外侧,装配时对准卡槽轻推即可完成组合,在批量生产的流水线工位上,能有效降低元件组装的工时消耗。散热片的鳍片采用等距排布的直齿结构,鳍片厚度与间隙经过匹配自然对流散热的参数优化,在稳压器输出额定电流、产生常规工作热耗的工况下,能通过增大与空气的接触面积快速将芯片结温导出,避免过热导致的输出电压漂移、过热保护触发甚至芯片烧毁问题。从安装边界来看,散热片的整体高度、宽度都控制在常规直插元件的占用空间范围内,不会和周边的电解电容、接插件等 taller 元件产生空间干涉,在PCB上预留的安装区域不需要额外扩大,适配绝大多数紧凑型板卡的布局密度要求。稳压器本体的塑封外壳与金属散热基板的贴合面做了平整化处理,和散热片装配后接触热阻更低,不需要额外填充导热硅脂也能达到合格的导热效率,在小功率供电场景下甚至可以省掉涂覆硅脂的工序。引脚的成型角度考虑了波峰焊的工艺要求,伸出长度刚好能穿过常规厚度的PCB板,过波峰焊时不会出现引脚歪斜、连锡的问题,同时保留了足够的焊接强度,能承受日常使用中的震动、温度循环带来的应力拉扯,不会出现引脚脱焊的故障。这类结构的稳压器组件,常见于5V固定输出的辅助供电回路,比如给单片机最小系统、传感器模块、小型继电器驱动回路提供稳定的直流电压,搭配对应的散热结构后,能在-20℃到80℃的常规工作环境温度范围内保持稳定的电压输出,不会因为负载波动或者环境温度变化出现超出允许范围的电压偏差。在三维建模过程中,结构细节完全还原了实物的装配间隙,卡扣的弹性变形量、引脚的倒角、散热鳍片的端部圆角都做了精准复刻,既可以用于硬件设计阶段的结构干涉检查,也能作为电子元件教学、装配工艺演示的可视化模型使用,帮助刚入行的硬件设计人员快速理解直插稳压器与散热片的配合逻辑,避免在实际选型装配时出现尺寸不匹配、安装干涉的低级错误。
