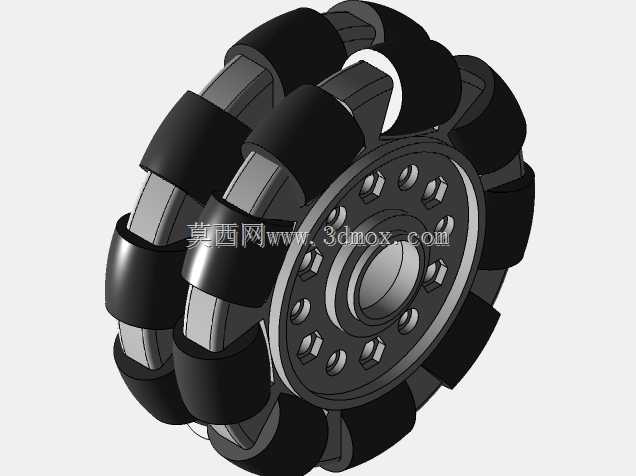

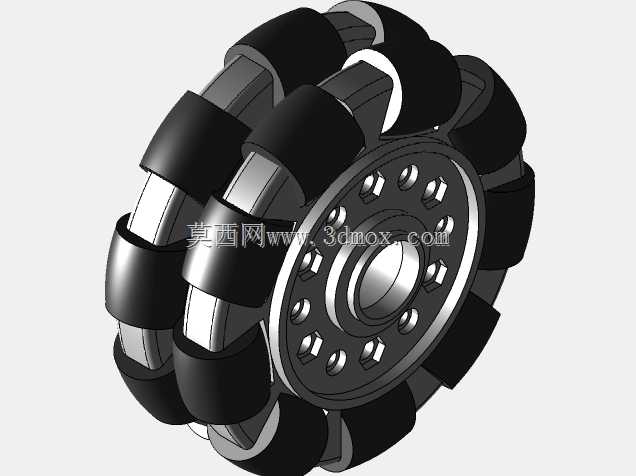

100毫米直径全向Omni轮结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:284018
  • 100毫米直径全向Omni轮结构设计
  • 100毫米直径全向Omni轮结构设计

这款全向轮在AGV仓储分拣小车、竞赛类移动机器人、窄通道转运设备上应用十分广泛,区别于传统差速轮只能沿固定转向半径运动的特性,它可以实现平面内任意方向的平移、零半径回转动作,在空间受限的作业场景里,能大幅缩减设备的转向预留空间,提升动线排布的灵活性。从结构设计逻辑来看,轮体采用主轮毂搭配周向分布小辊子的布局,主轮毂承担整体承载与主轴扭矩传递的作用,外圈交错排布的小辊子轴线与主轮轴线呈固定夹角,当主轮转动时,小辊子可绕自身轴线自由转动,两个方向的运动矢量叠加后,就能实现任意方向的速度分解,这也是全向运动的核心原理。设计时主轮毂做了镂空减重处理,在保证轮体径向刚度的前提下降低了转动惯量,让驱动电机的负载更小,启停响应速度更快。轮毂上的安装孔做了等距阵列排布,适配不同规格的连接法兰,能匹配多种输出轴径的驱动单元,不用额外做转接件就能完成装配。尺寸边界上,轮体整体直径为100mm,轮幅宽度39mm,针对不同的安装轴需求,预留了多组适配规格,可分别适配6mm、8mm、10mm、12mm的轴径安装,安装时只需匹配对应规格的紧定螺钉或者键连接,就能实现扭矩的可靠传递。外圈的小辊子采用外包高摩擦系数材质的设计,和地面接触时能提供足够的附着力,避免打滑丢步,同时辊子的轮廓做了圆弧修形,保证轮体转动过程中,始终有至少两个辊子和地面接触,行走过程不会出现卡顿或者高度方向的窜动,运行平稳性更好。在实际选型时,需要注意单轮的承载上限要匹配设备整体重量,同时要保证同一台设备上的多个全向轮安装高度一致,避免出现个别轮悬空导致的运动精度偏差。辊子和轮毂之间的转动副做了间隙优化,既保证转动灵活无卡滞,又不会因为间隙过大产生运行噪音,在长时间连续运行的工况下,也能保持稳定的运动精度。这类全向轮的设计难点在于小辊子的排布角度和轮廓修形,角度偏差会直接导致运动解算误差,轮廓不匹配则会出现行走跳动,这款轮体的排布经过实际运动验证,运动矢量解算匹配度高,在机器人底盘开发、非标转运设备设计时,可以直接套用结构参数,缩短开发周期。
