工业导轨式卡扣连接固定件结构设计

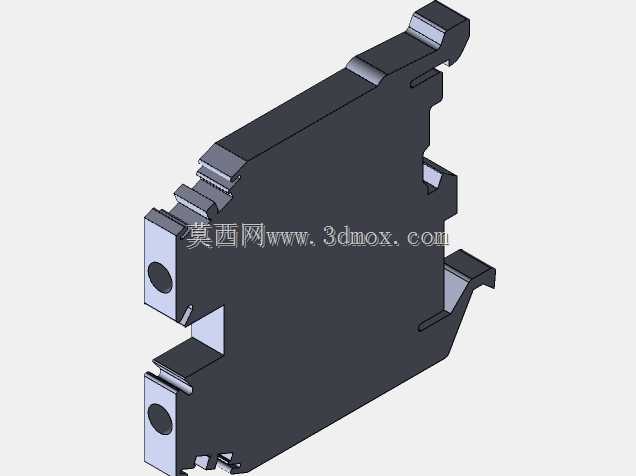

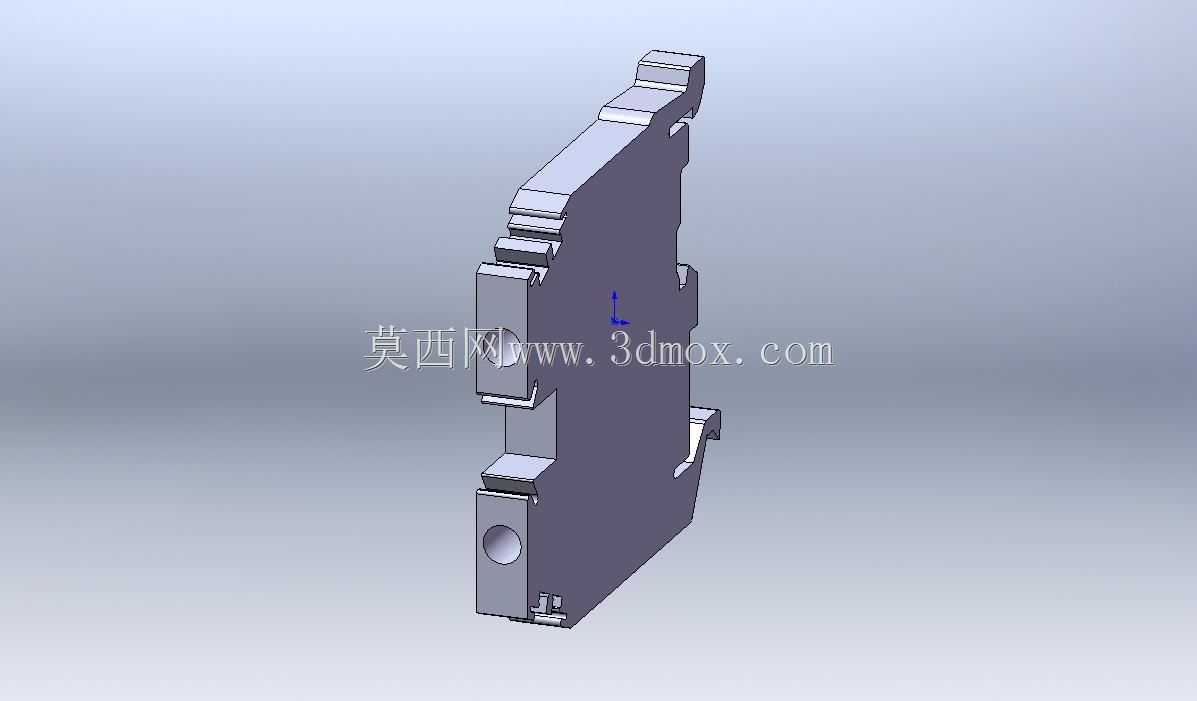

这类导轨式卡扣固定件，多应用在工业电气柜内的元器件安装场景，用来将小型功能模块卡接固定在标准DIN导轨上，是低压配电、工业控制盘柜内最常见的连接固定结构之一。日常设备运维中，这类卡扣件需要兼顾安装效率与固定可靠性，既要能让作业人员徒手完成模块的卡装与拆卸，又要保证设备在运输、运行振动工况下不会出现松脱移位的问题。从结构设计逻辑来看，该零件采用单侧弹性卡爪与刚性定位边结合的形式，零件主体为平板式承载基体，一侧加工出多段阶梯式卡位结构，对应不同规格导轨的卡接尺寸，下端设置的圆形定位孔可与模块本体的定位柱配合，限制卡扣与模块之间的相对窜动，避免卡接受力时卡扣与模块脱离。设计时首先要匹配标准导轨的安装边界，卡爪的张开行程需要覆盖导轨边缘的厚度公差，通常卡爪的弹性变形量控制在1.2-1.8mm区间，既能保证卡装时的按压力度适中，不会因为过硬导致装配困难，也不会因为卡爪过软导致夹持力不足。零件侧面的阶梯凸台一方面是作为加强筋提升基体的结构刚性，避免长期受力后基体出现弯曲变形，另一方面这些凸台也可以作为模块装配时的定位基准，保证卡扣与模块壳体的装配位置精度。卡爪末端的导向斜角是设计中容易被忽略的细节，斜角角度通常取30度，安装时顺着斜角将卡扣压向导轨，卡爪会顺着斜面自动张开滑入导轨边缘，无需额外工具撬动就能完成卡装，大幅提升盘柜装配的作业效率。零件的厚度方向尺寸需要严格控制在模块壳体的安装槽范围内，突出壳体的部分不能超过1mm，避免相邻安装的模块之间出现干涉，保证盘柜内的元器件可以紧密排布，节省柜内安装空间。在受力设计上，卡爪的根部做了圆弧过渡处理，避免应力集中导致反复拆装后卡爪出现断裂，基体上的减重缺口在不影响结构强度的前提下减少了材料用量，同时也为模块壳体的走线预留了少量空间。实际应用中，这类卡扣件多采用PA66加玻纤的材质注塑成型，具备足够的韧性与结构强度，能适应-20℃到80℃的工业柜内工作温度，不会因为长期老化出现卡接力衰减的问题。
