22米直径金属结构矿用浓缩沉降设备

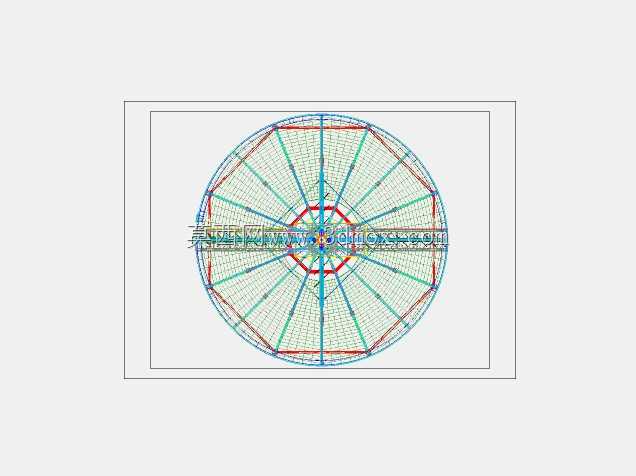

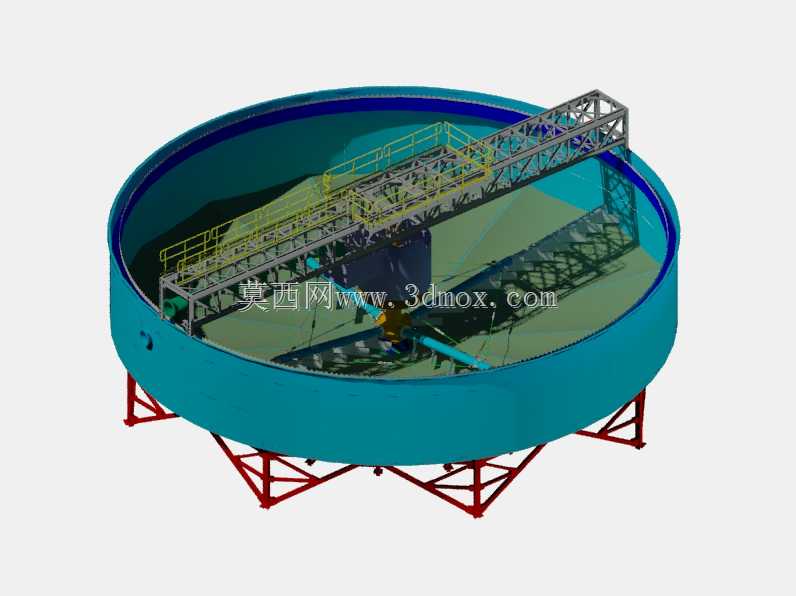

在矿山选矿、湿法冶金、污水处理的固液分离工段，这类大直径金属浓缩设备是核心处理单元，主要承担低浓度矿浆的沉降浓缩作业，将上游工序输送来的稀矿浆通过重力沉降分离，产出高浓度底流物料输送至下一过滤工序，上层澄清溢流水可回流至生产系统重复利用，大幅降低生产水耗与后续处理负荷。该设备整体为立式圆形槽体结构，槽体直径达22米，采用全金属焊接结构，槽壁做防腐耐磨处理以适配矿浆的冲刷腐蚀工况，底部为锥面结构便于沉降物料向中心汇集，槽体底部采用桁架式支腿支撑，支腿采用型钢焊接成三角稳定结构，可均匀承载满槽矿浆的重量，安装时需保证槽体整体水平度偏差控制在允许范围内，避免偏载导致的传动机构卡滞。横跨槽体顶部的桁架走台是设备的核心承载结构，走台两侧设置安全防护栏杆，既作为检修人员的通行通道，也承载中心传动的刮泥机构驱动装置，刮臂沿槽体径向布置，带有倾斜角度的刮泥板可将槽底沉降的浓相物料逐步刮向中心排料口，刮臂的转速根据处理物料的沉降速度匹配设计，避免转速过快扰动已沉降的物料层，影响溢流水质。设计这类大直径浓缩设备时，首先要根据处理物料的沉降试验数据确定槽体的沉降面积，保证矿浆在槽内的停留时间满足固液分离要求，槽体的有效深度需兼顾澄清区、沉降区、压缩区的高度分配，既要保证溢流水的澄清度，也要保证底流物料的浓度达到工艺要求。顶部桁架的设计需考虑当地的风载、雪载以及检修动载荷，采用型钢组合的桁架结构在保证刚度的前提下降低整体自重，减少槽壁的承载负荷。传动机构设置过载保护装置，当槽底物料堆积过硬导致刮臂扭矩超标时可自动提耙或停机，避免设备结构损坏。设备的安装边界需预留足够的周边检修空间，顶部走台需与厂区的检修通道连通，中心排料口位置需匹配后续渣浆泵的进料高度，进料口设置在槽体中心的稳流筒内，避免进料直接冲击沉降区导致物料翻浑，溢流槽沿槽体顶部圆周布置，保证溢流水均匀流出，避免出现短流现象影响分离效果。这类金属结构浓缩设备相比传统混凝土结构浓缩池，安装周期更短，防腐性能更优，可根据场地情况灵活布置，在中小型选矿厂、尾矿干排项目中应用十分广泛，建模时需重点关注槽体的拼焊结构、桁架的节点连接方式、刮臂与中心传动的连接结构，保证各运动部件的干涉检查到位，支腿的安装孔位与现场基础的预埋螺栓位置精准匹配。
