手动式薄板剪切工装结构设计

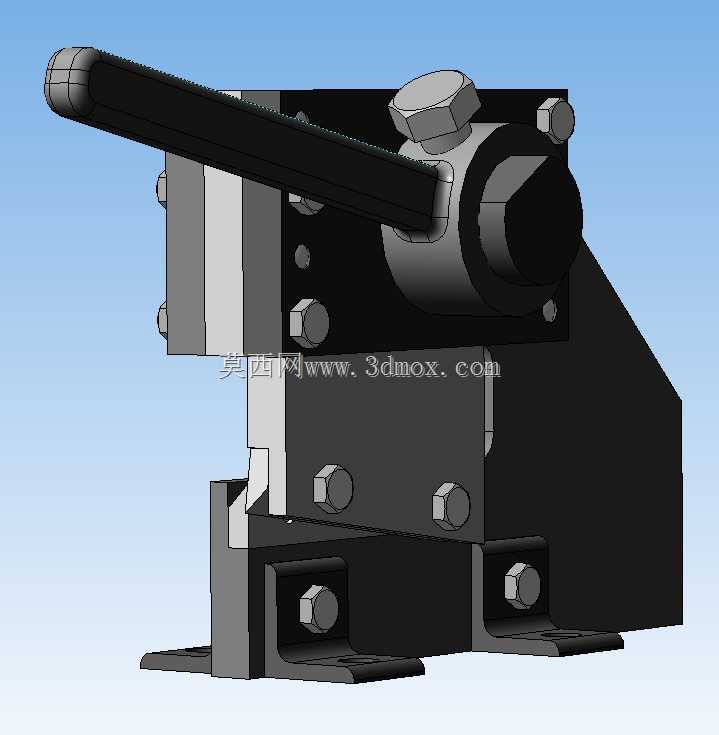

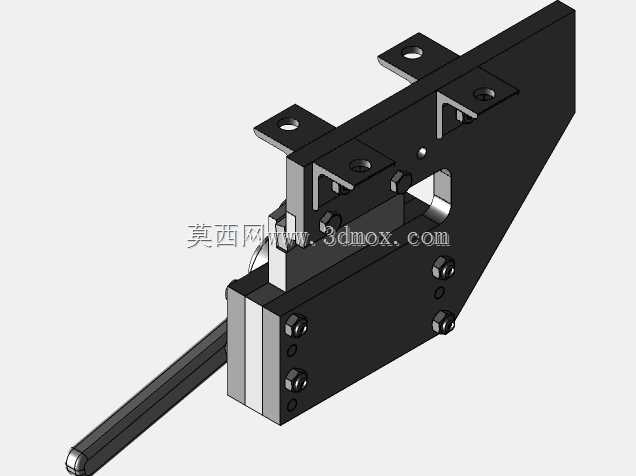

这款手动薄板剪切装置主要面向小批量钣金加工、五金维修、教学实训等场景设计，可完成0.1-1mm厚度范围内冷轧钢板、铝板、铜板等常见金属薄板的直线裁切作业，相比大型剪板机占地更小、操作门槛更低，无需外接动力源即可完成作业，适合零散薄板件的现场裁切需求。从结构设计逻辑来看，整体采用杠杆增力原理，通过加长操作手柄放大输入力矩，操作人员仅需施加较小的手部作用力，即可在刀口位置获得足够的剪切力，避免了手动裁切薄板时费力、切口变形的问题。装置的剪切刀口采用错位斜刃设计，裁切过程中刀口从板材一侧逐步咬合切入，相比平刃剪切大幅降低所需裁切力，同时能保证切口平整无明显毛刺，减少后续打磨工序。安装基准面设置在装置底部的两个带安装孔的支脚位置，支脚与主机身采用一体化折弯焊接结构，保证整体刚性，安装时可通过螺栓将装置固定在工作台台面边缘，预留的操作空间可满足宽度200mm以内的薄板送料需求，机身侧面的调节螺栓可用于调整上下刀口的间隙，针对不同厚度的板材调整至合适间隙后，可避免刀口崩损或板材卡滞问题。装置的核心铰接位置采用带锁紧螺母的销轴结构，长期使用出现磨损间隙后可通过锁紧螺母调整铰接预紧量，延长工装使用寿命，手柄末端做滚花防滑处理，操作时不易打滑，机身侧面的限位挡块可控制裁切行程，避免手柄过度下压造成刀口磕碰损伤。在实际使用场景中，这类手动剪切工装常布置在钣金维修工位、五金加工小店的操作台边，处理小型配电箱壳体、薄金属垫片、装饰金属薄板等小尺寸工件的裁切作业，无需启动大型剪板设备，操作灵活且能耗为零，对于教学场景而言，外露的杠杆结构、剪切刀口配合逻辑也能直观展示手动剪切设备的力传递原理，帮助初学者理解钣金裁切的基础结构逻辑。设计过程中重点控制了整体的重量与外形尺寸，整体机身采用钢板焊接后发黑处理，兼顾防锈性能与结构强度，没有多余的外凸结构，安装后不会占用过多操作台空间，送料方向无结构遮挡，可支持较长板材的分段裁切作业，刀口位置设置的挡料边可辅助操作人员对齐板材边线，保证裁切直线度。
