转子刀片刃口弯折专用工装夹具

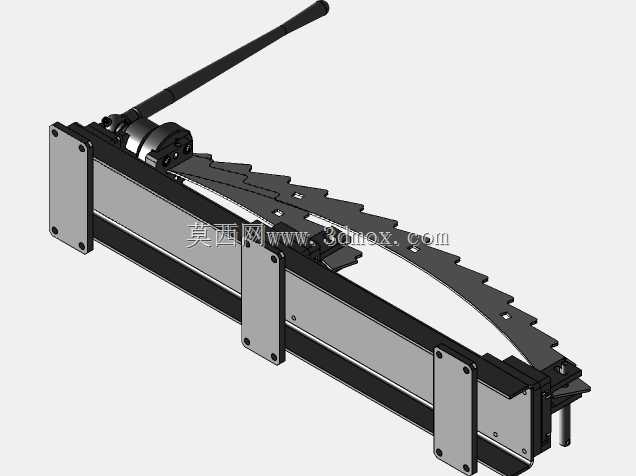

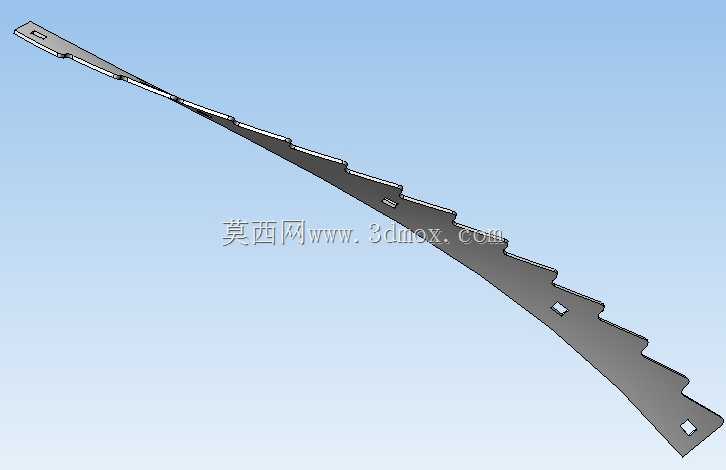

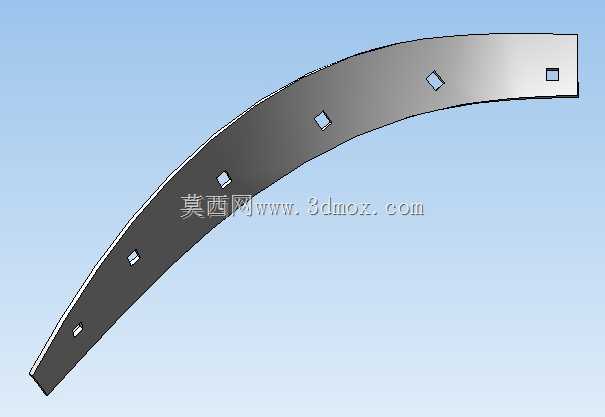

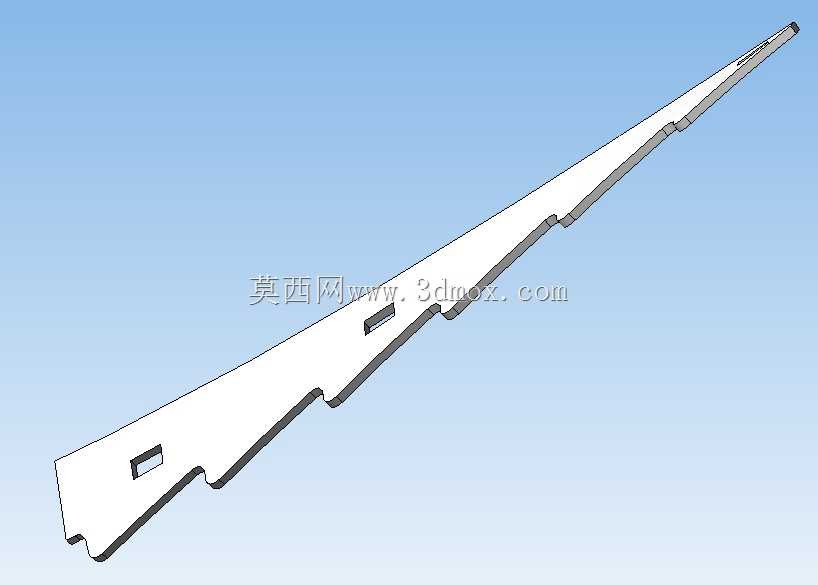

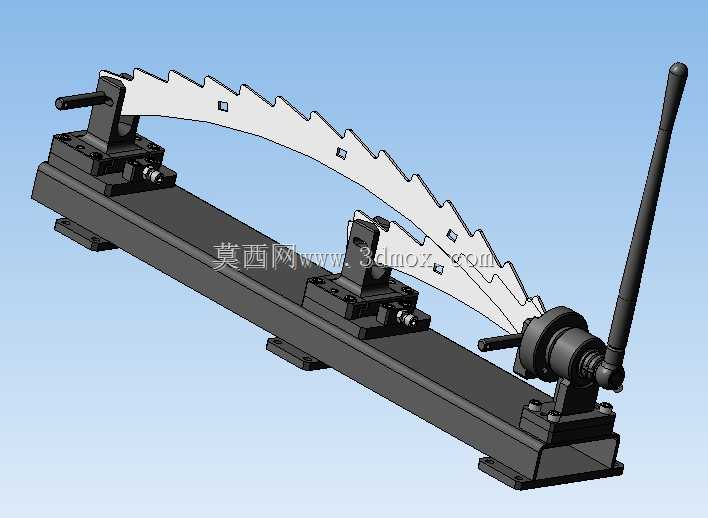

这套工装主要面向转子类锯齿刀片的刃口弯折成型工序，在小型电机转子、旋切类转子部件的生产场景中，锯齿刀片的刃口弯折角度一致性直接决定转子工作时的切削均匀性与动平衡表现，传统手工弯折作业很难保证每一段齿形的弯折角度偏差控制在允许范围内，很容易出现刃口角度参差、齿形错位的问题，后续装配到转子上会引发切削阻力波动、运转异响、局部刃口过早磨损等故障。整套工装采用长条形床身作为安装基准，床身底部预留了标准的T型槽安装位，可直接固定在常规钳工台或者专用工装台面上，安装时仅需保证床身导轨面的水平度偏差不超过0.05mm每米，即可满足整套工装的定位精度要求。工装两端设置了可调式定位夹持座，其中一端搭配带长操作杆的偏心压紧机构，操作时扳动长杆即可快速实现刀片坯料的压紧与松脱，无需额外借助扳手类工具，能够大幅减少单工件装夹的辅助耗时。中间的定位座可根据待加工刀片的长度、齿距参数沿床身导轨滑动调整，锁紧后即可为刀片提供稳定的中部支撑，避免弯折过程中坯料出现整体翘曲变形。上方的弧形齿形定位板是整套工装的核心成型部件，其弧形轮廓完全匹配转子刀片弯折后的目标曲率，每个齿槽位置都对应刀片的单个锯齿单元，弯折作业时将平直的锯齿刀片坯料卡入定位槽内，两端夹持座锁紧固定后，即可顺着弧形定位板的轮廓逐段完成刃口弯折，能保证每一段锯齿的弯折角度、弯折位置完全统一，成型后的刀片曲率与设计值偏差可控制在0.1mm以内。设计时特意将操作杆的力臂长度做了优化，操作人员施加较小的作用力即可提供足够的压紧力，长时间重复作业也不容易产生操作疲劳。两端夹持座的压块位置可根据刀片坯料的厚度做上下微调，能够适配0.8mm到3mm厚度范围内的不同规格锯齿刀片加工，无需更换整套工装，仅需调整压块锁紧位置即可快速切换加工规格。弧形定位板通过内六角螺钉固定在床身上，后续如果需要加工不同曲率、不同齿距的转子刀片，仅需拆卸更换对应的弧形定位板即可，工装的底座、夹持、压紧机构都可以通用，能够有效降低多规格产品生产时的工装制造成本。整套工装没有复杂的传动与电控结构，纯机械结构的设计可靠性极强，日常维护仅需定期在导轨滑动面、偏心转轴位置涂抹少量润滑脂即可，几乎不会出现故障停机的情况，非常适合中小批量的转子刀片生产加工车间使用，也可作为维修车间的返修工装，用于变形转子刀片的校正修复作业。
