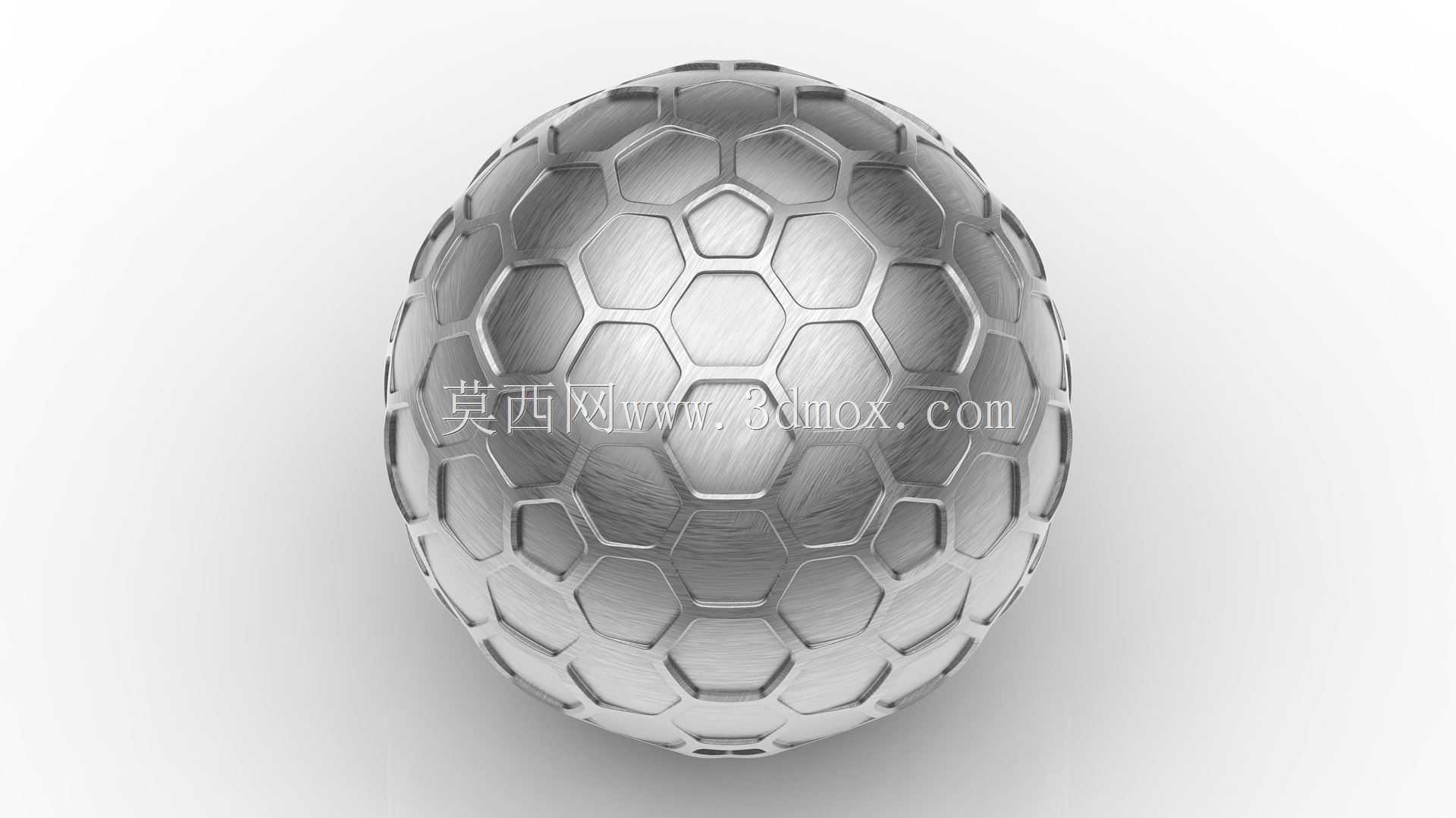

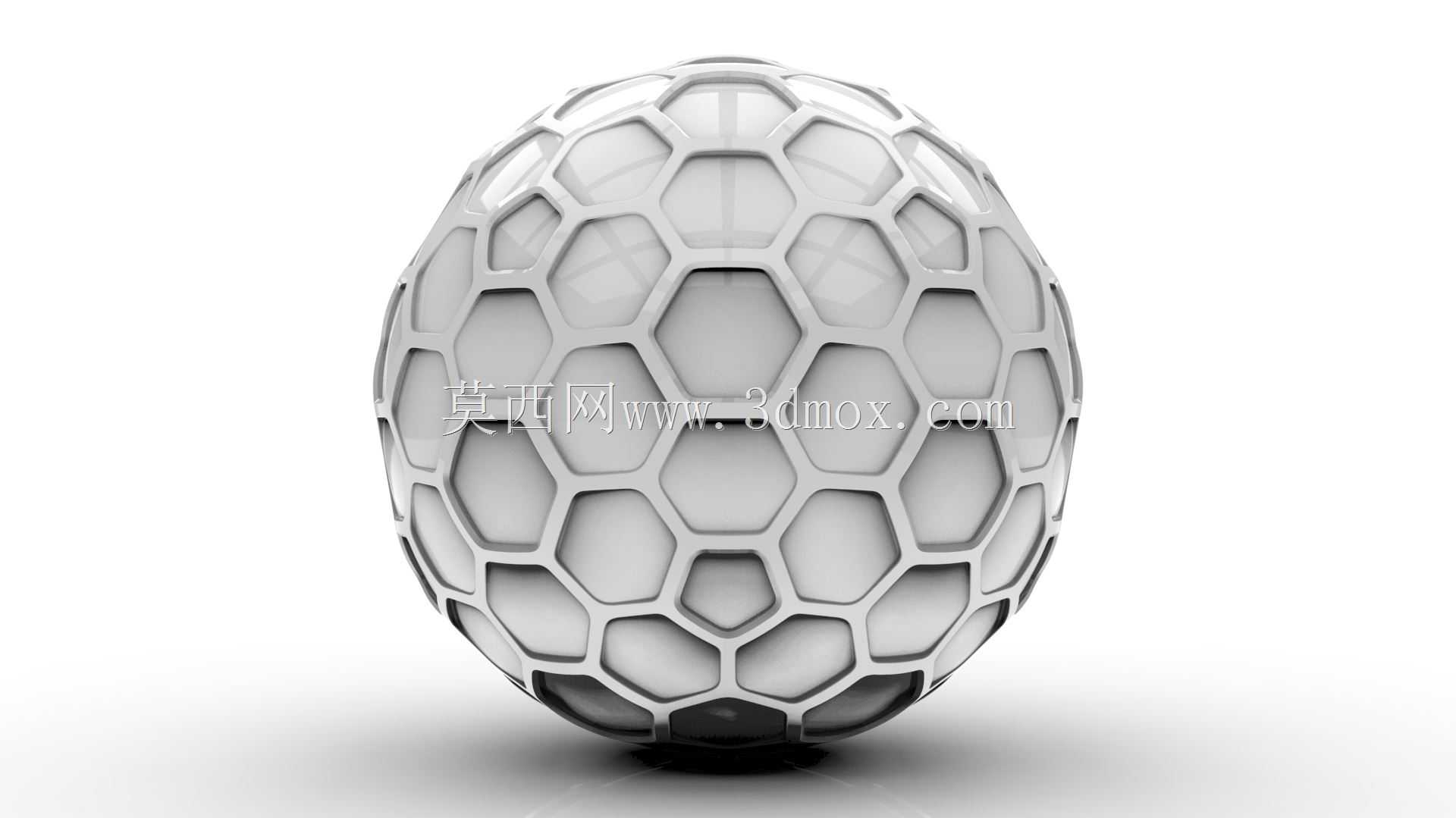

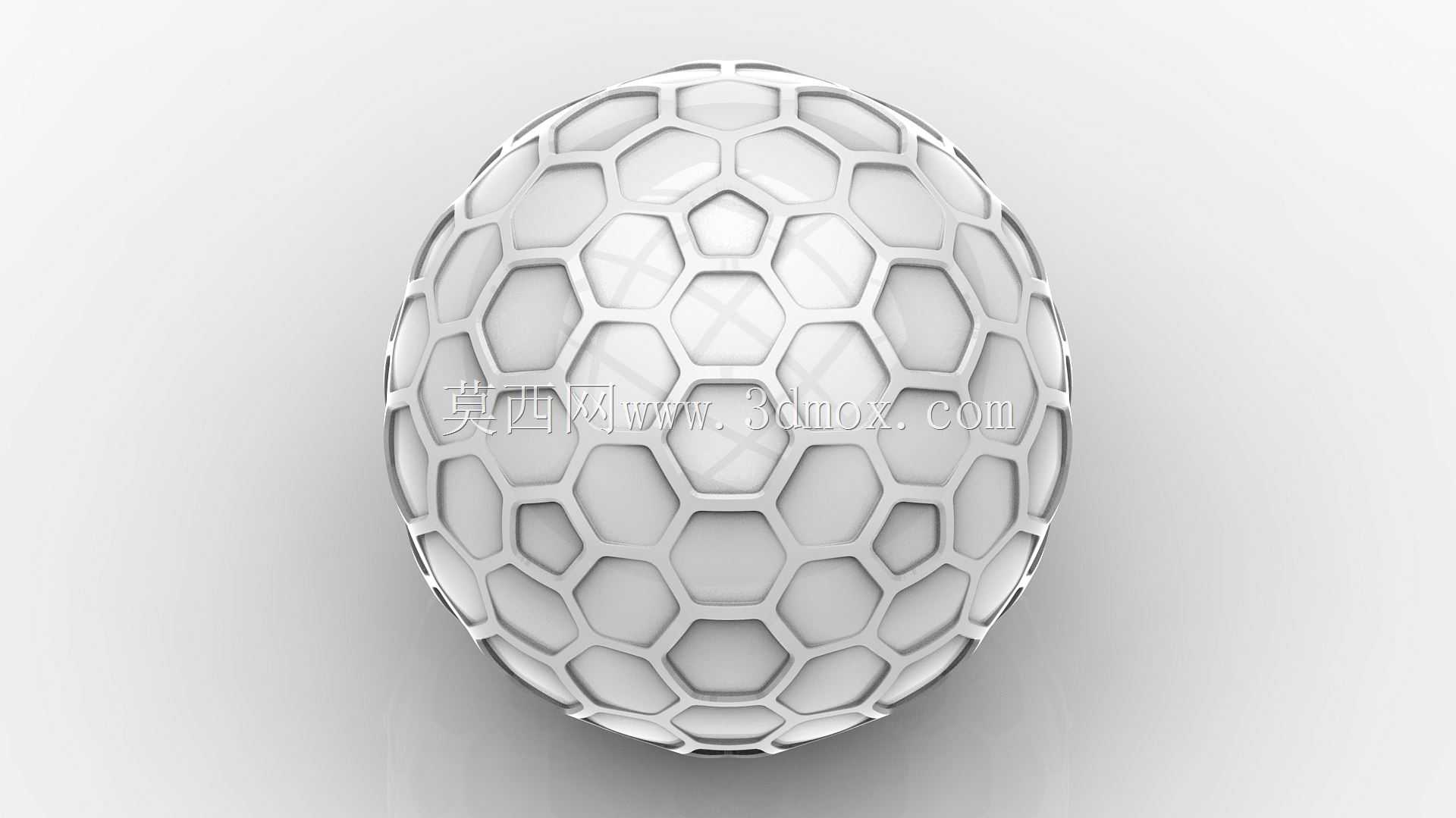

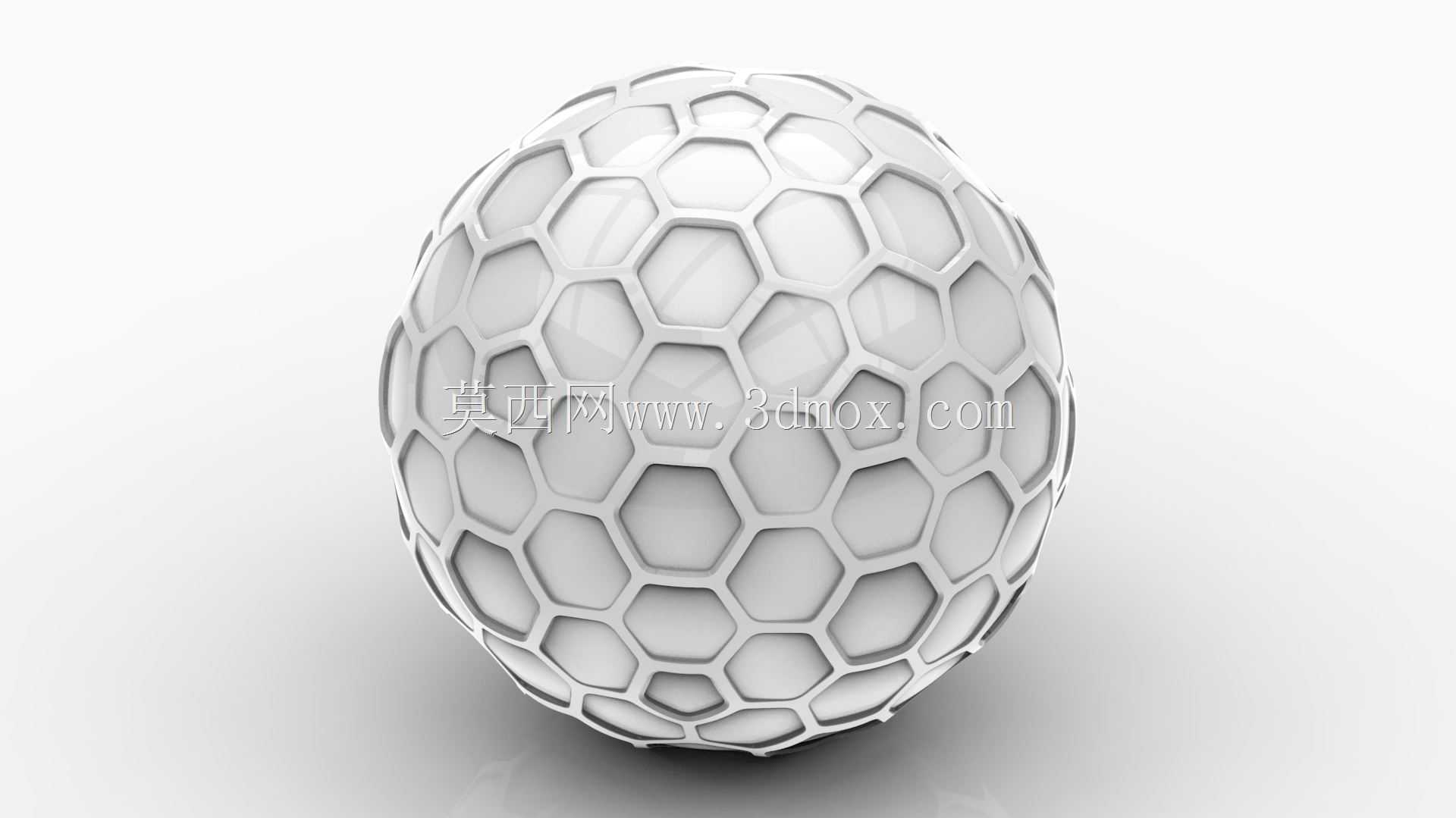

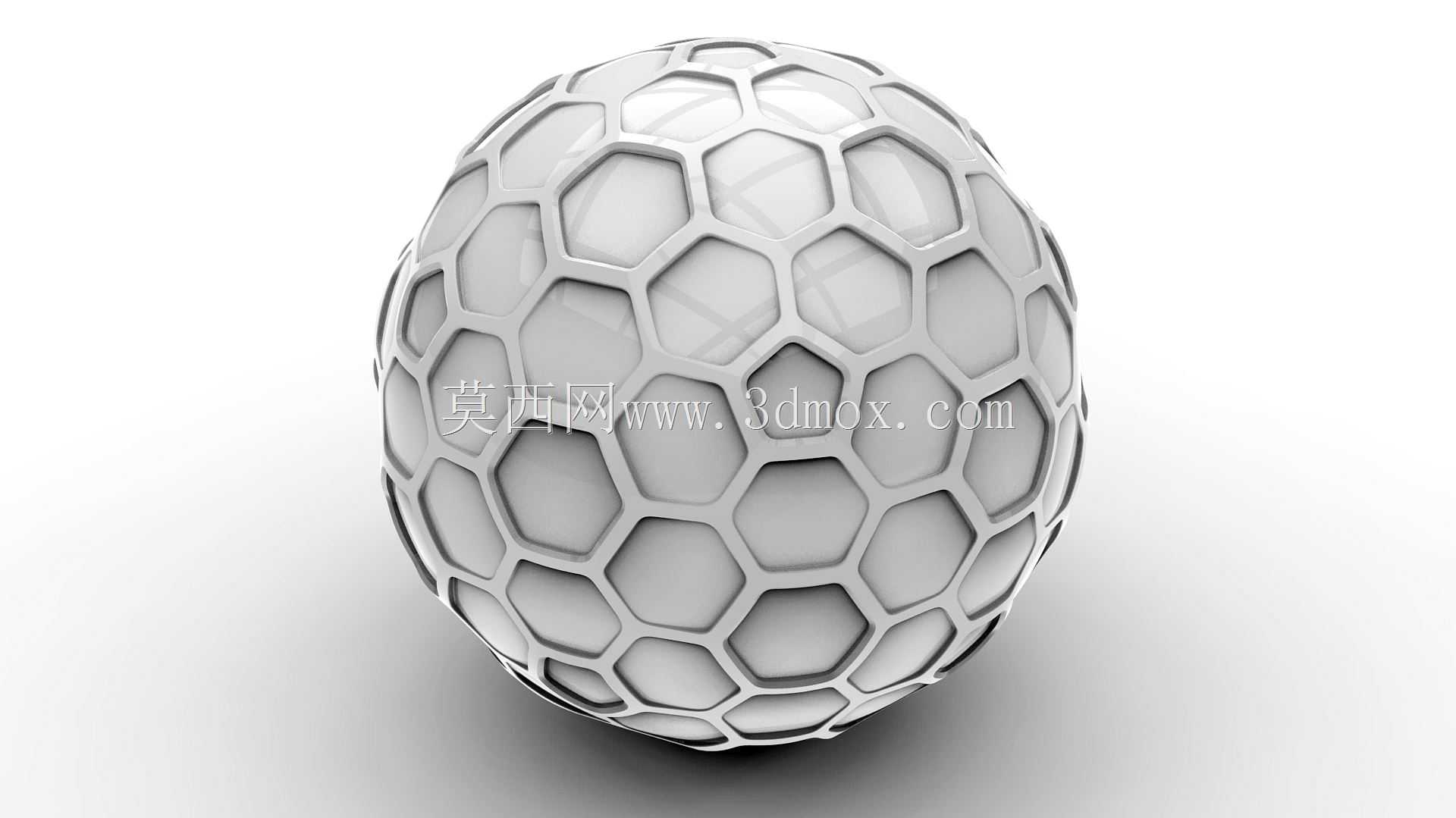

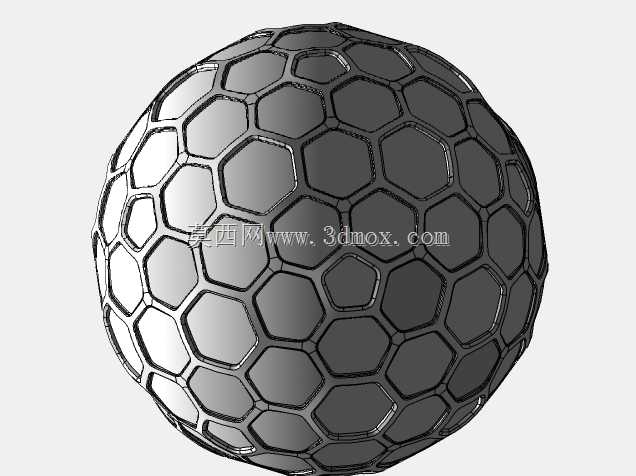

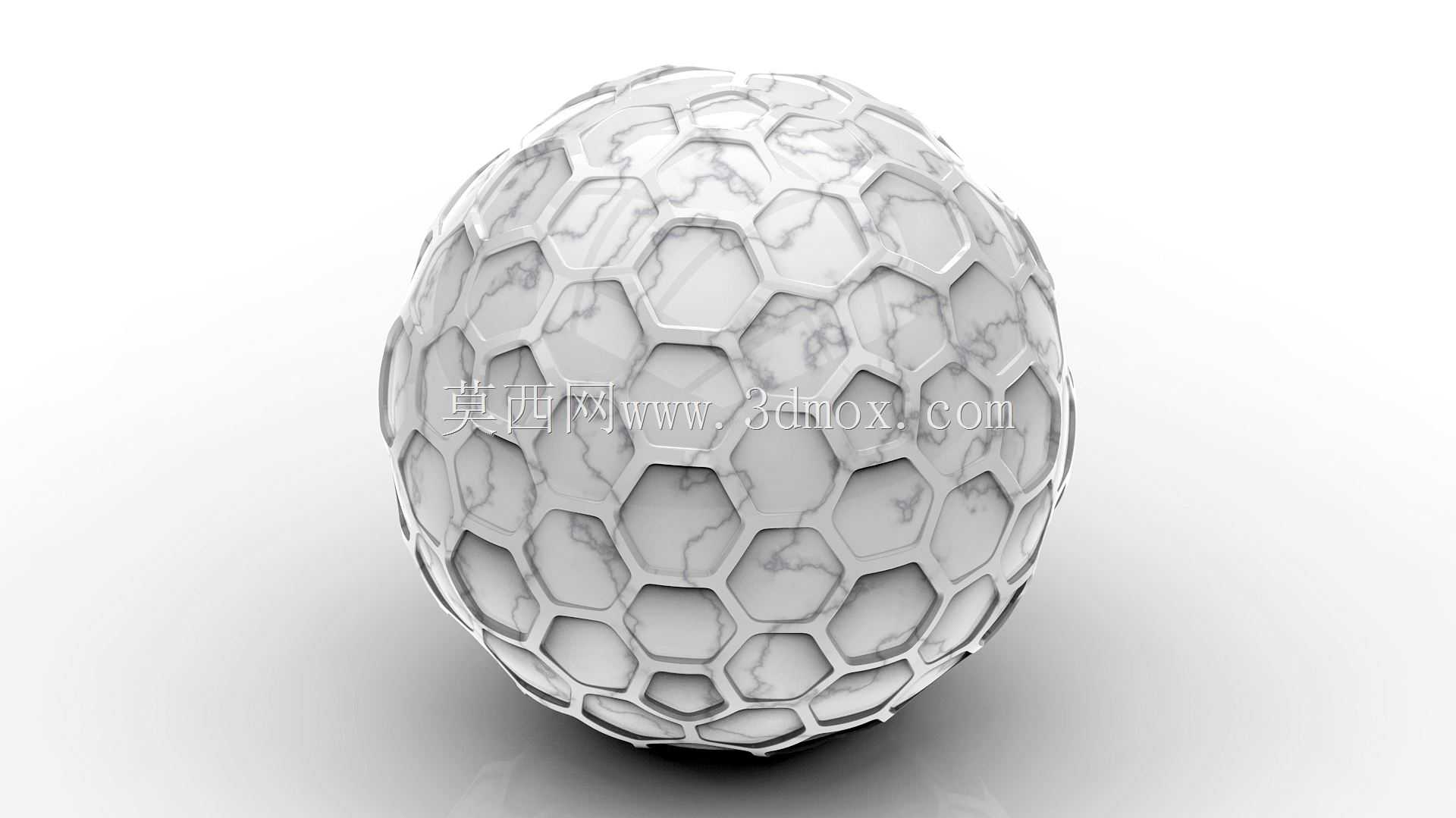

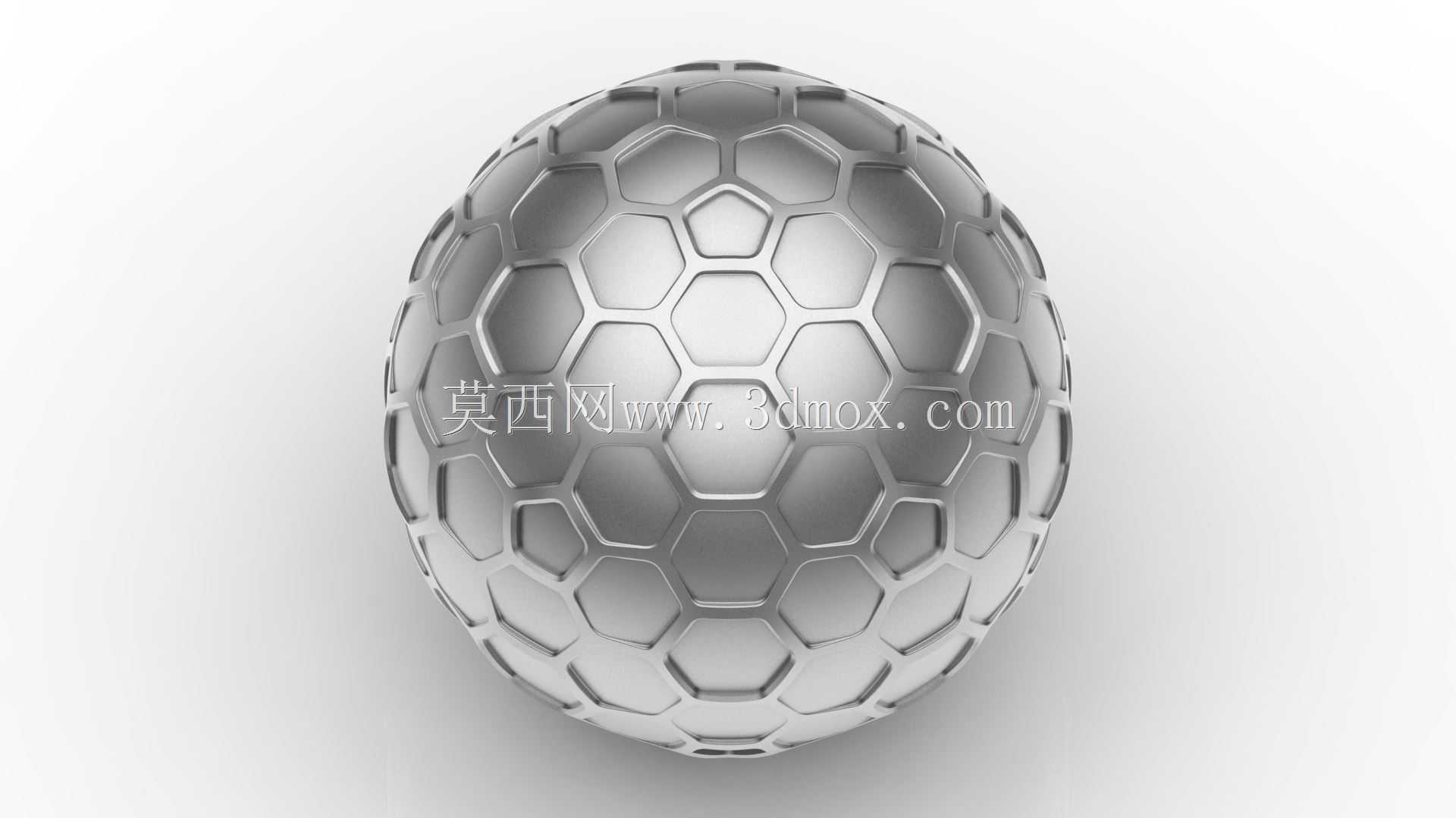

渐变蜂窝球面镂空结构造型设计

　　这类渐变蜂窝球面结构，在工业设计领域有着不少落地场景，比如特种灯具的散热外罩、声学设备的透声罩、文创类装饰构件、流体整流装置的整流栅都能见到类似结构的应用。从结构特性来看，球面基底本身具备均匀的受力分散能力，搭配六边形蜂窝单元，能在同等耗材占比下获得更高的结构刚度，相比普通球面镂空结构，抗形变能力可提升四成以上，同时镂空区域能保证流体、光线、声波的均匀通过，不会出现局部通流/透波不均的问题。设计这类结构时，首先要确定球面的基准曲率，根据实际安装边界确定球体的外径尺寸，常规应用场景下外径多在100mm到500mm区间，壁厚根据承载需求设定在1mm到5mm之间，安装边通常预留3mm到8mm的法兰边，方便与周边基座做螺栓连接或者卡扣配合。

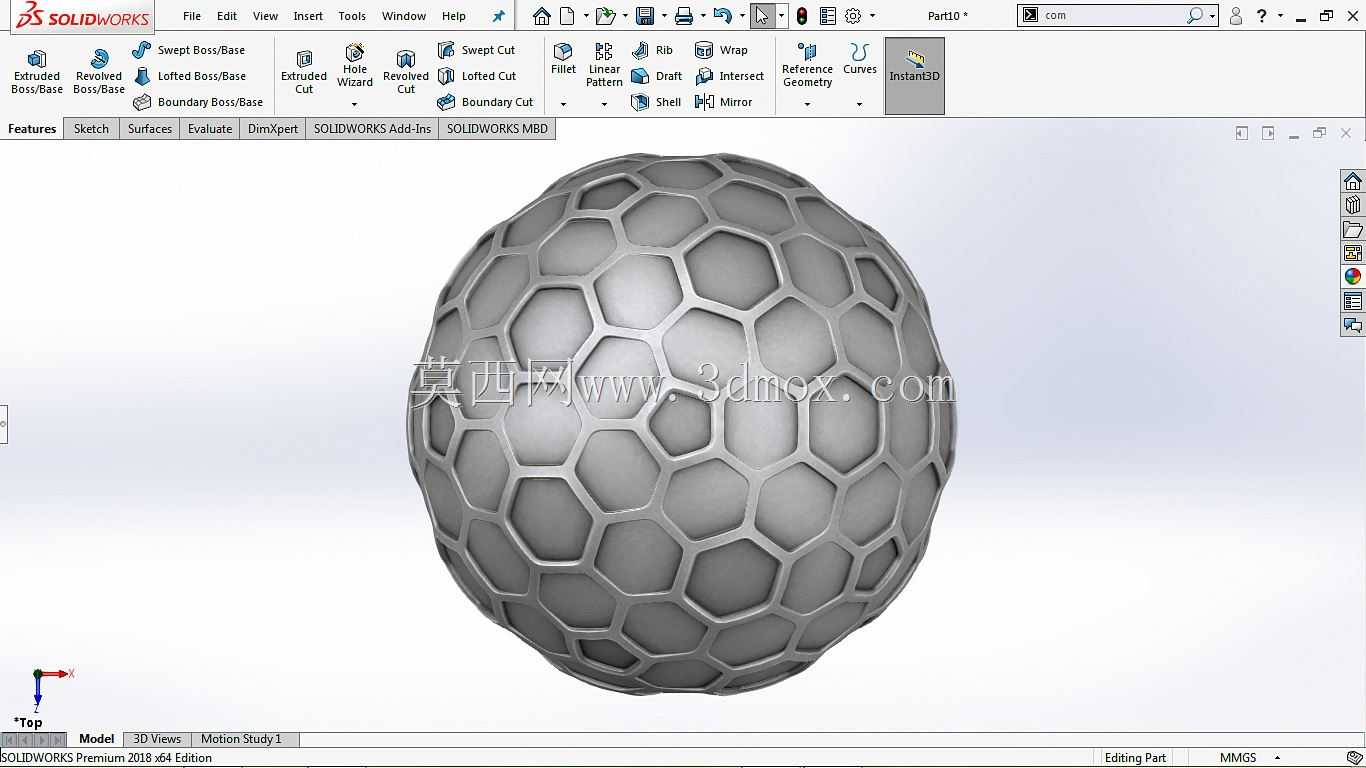

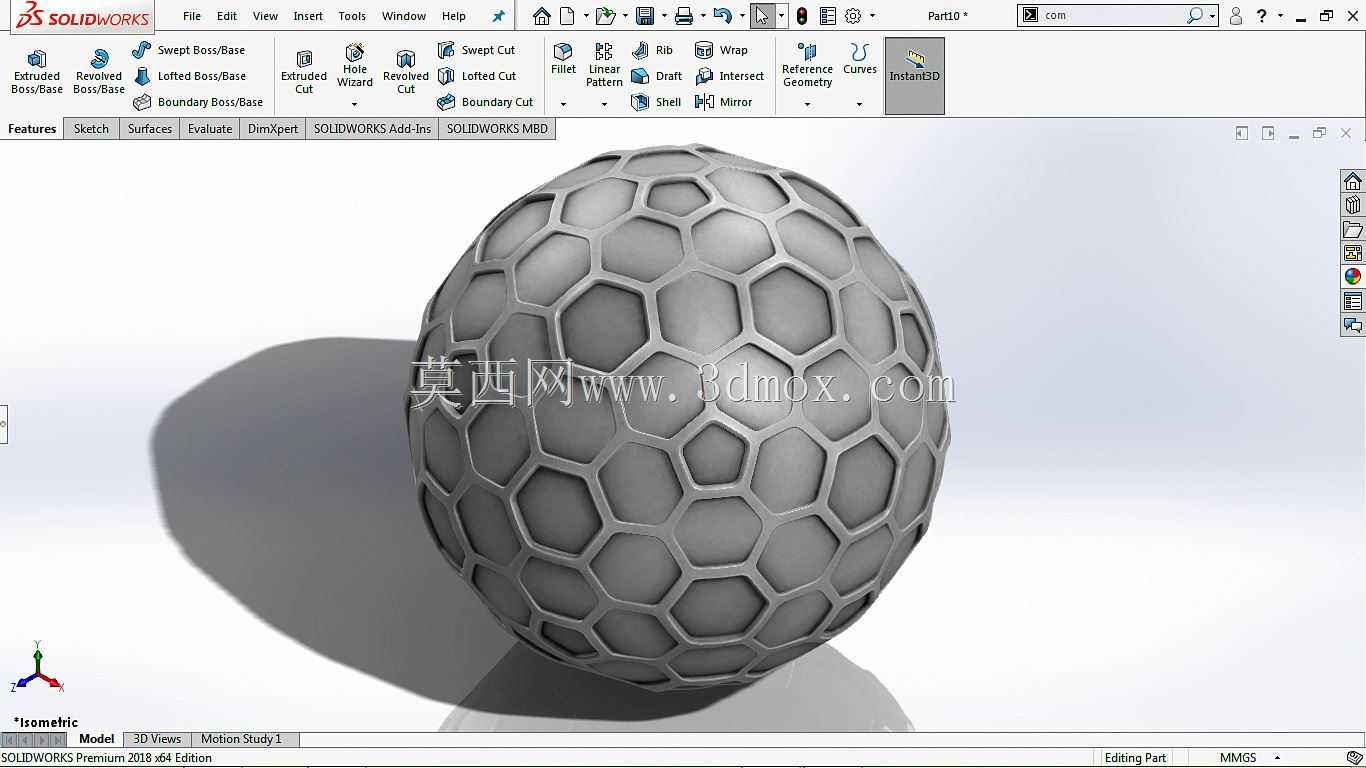

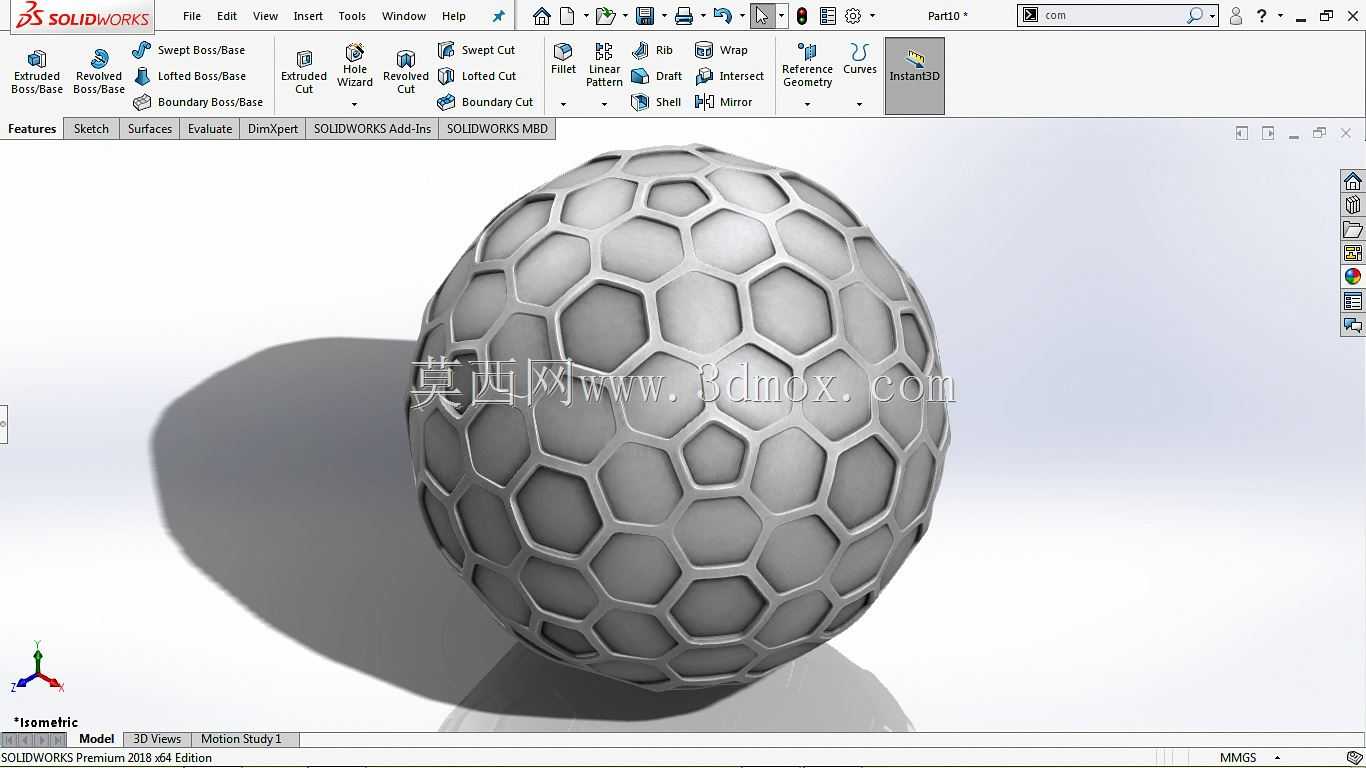

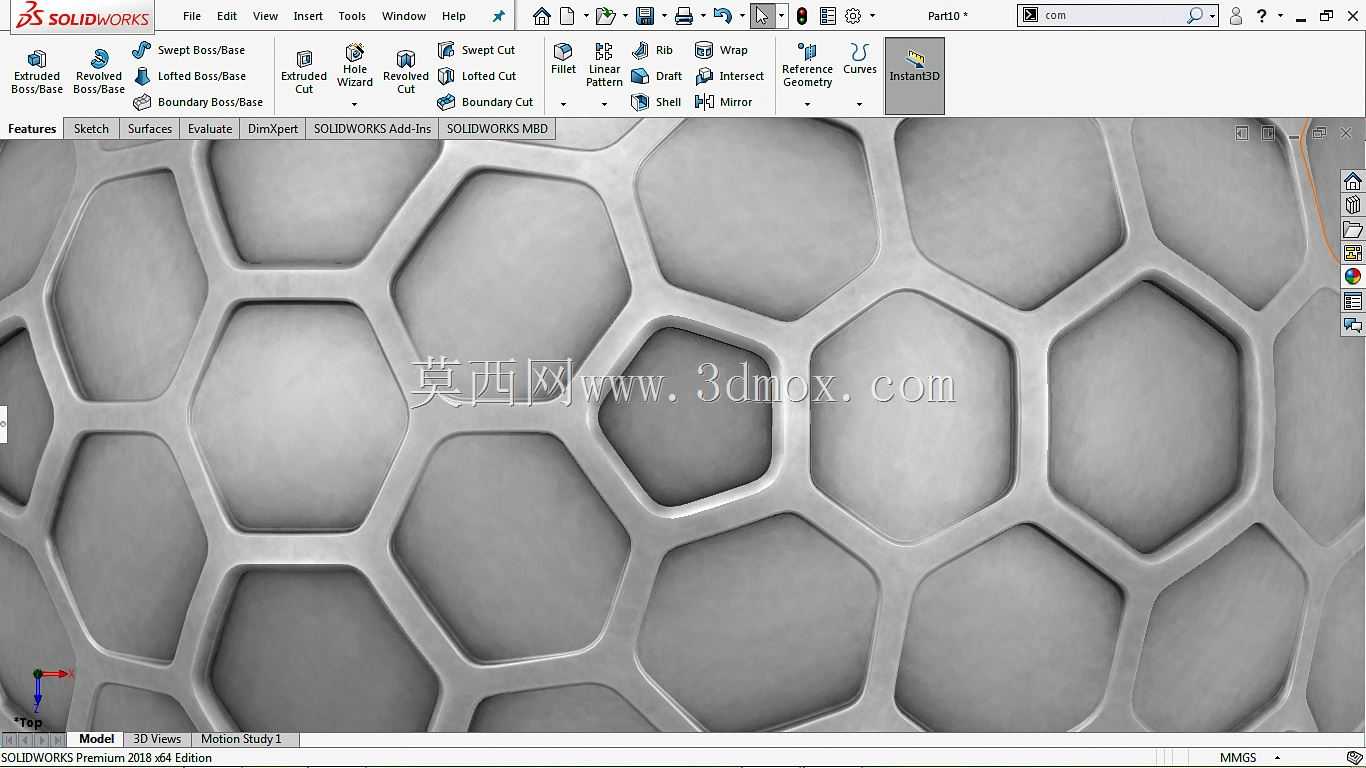

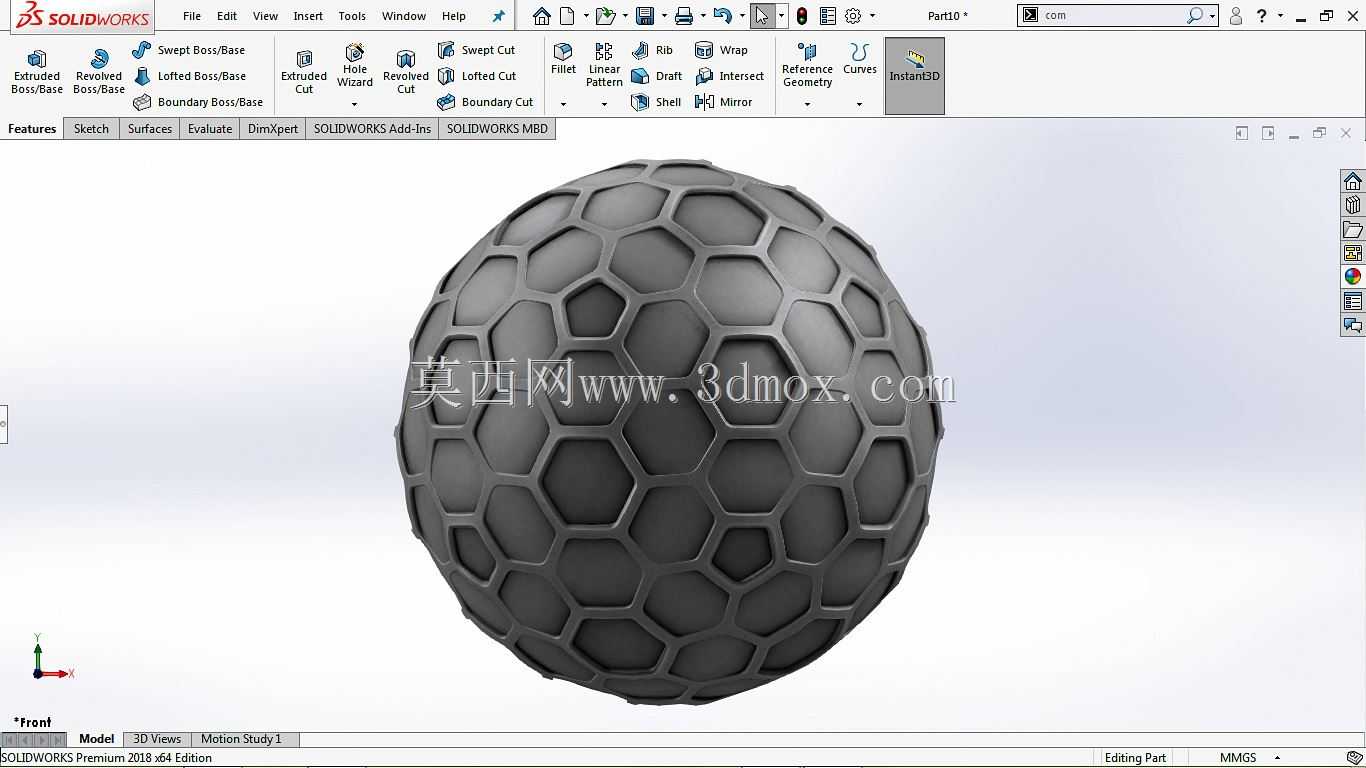

　　建模过程中最核心的是蜂窝纹理的渐变控制，需要保证六边形单元从球面某一基准点向周边逐渐淡化收窄，全程保持单元边线的连续性，不能出现单元断裂、边线错位的问题，否则不仅影响外观质感，还会造成局部应力集中，在受外力冲击时容易从断点处开裂。具体建模逻辑上，先构建基准球面，提取球面的UV参数线作为纹理排布的参考基准，先在平面上绘制标准六边形蜂窝单元，通过包覆映射的方式将单元贴合到球面基底上，再通过参数化控制调整不同区域单元的缩放比例，实现从密到疏的渐变过渡，之后通过曲面切割命令在球面上切除蜂窝镂空区域，再对所有切割边缘做曲率连续的圆角处理，避免锐边造成的应力集中，最后通过加厚命令生成实体壁厚，边缘处做倒角处理去除加工毛刺。需要注意的是，

　　蜂窝单元的大小梯度要控制在合理范围，相邻单元的边长差不能超过15%，否则会出现纹理过渡突兀的问题，同时要保证所有镂空区域的拔模角度符合加工工艺要求，如果采用注塑工艺生产，拔模角度要控制在1度到1.5度之间，如果采用3D打印工艺生产，要控制悬空区域的角度不小于45度，避免打印过程中出现支撑过多或者塌边的问题。这类结构在实际使用中，作为散热外罩时，渐变的镂空率可以引导气流顺着球面流动，提升散热效率；作为装饰构件时，均匀渐变的纹理能带来更有层次的视觉效果，不会像均匀蜂窝那样显得呆板；作为整流构件时，球面的弧面搭配渐变蜂窝可以打散紊流，降低流体通过时的噪音。安装边界的设计上，通常在球体的赤道位置或者极点位置设置安装接口，接口处要做局部加厚处理，抵消安装锁紧时的应力，避免薄壁结构被压裂。
