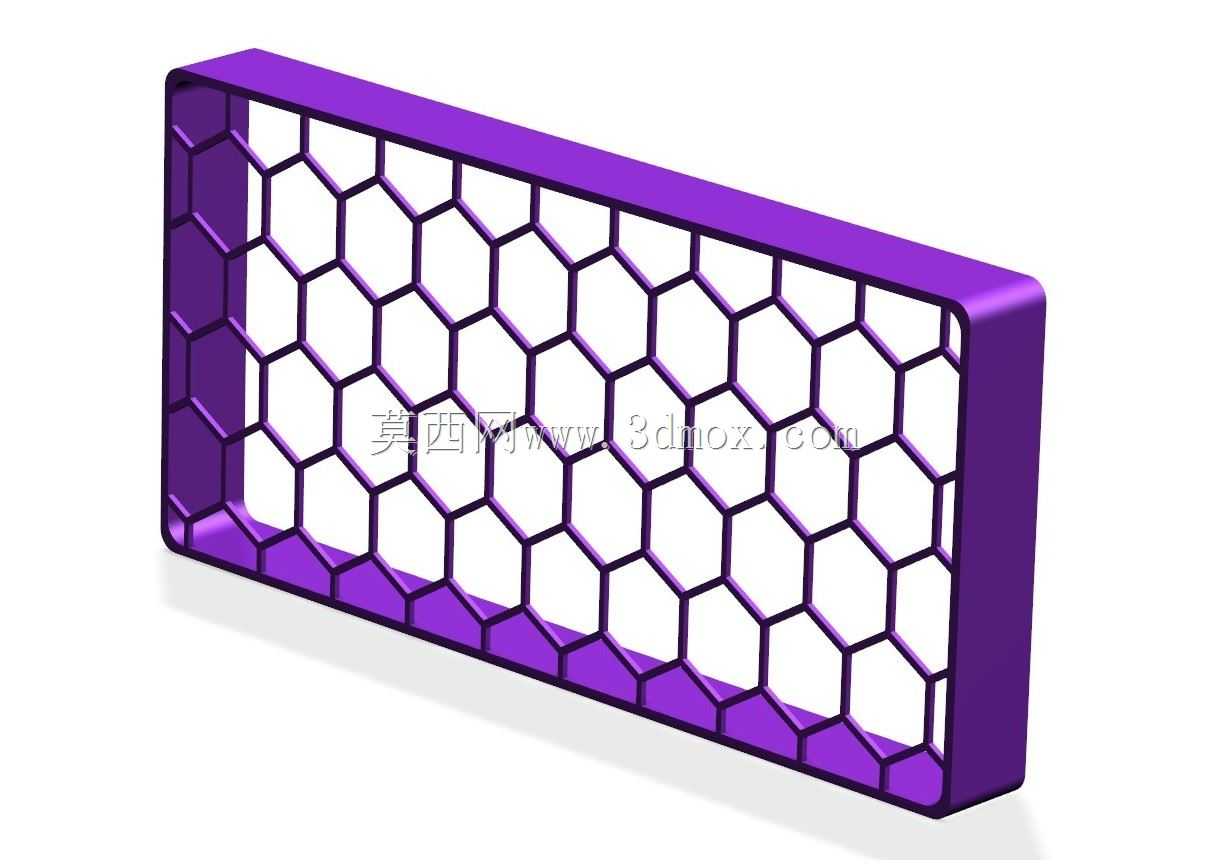

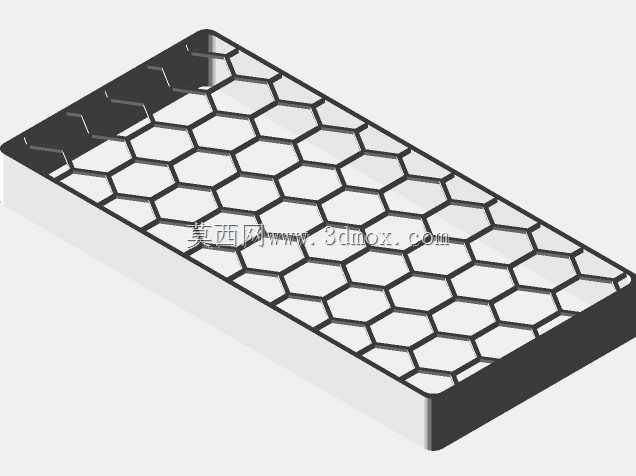

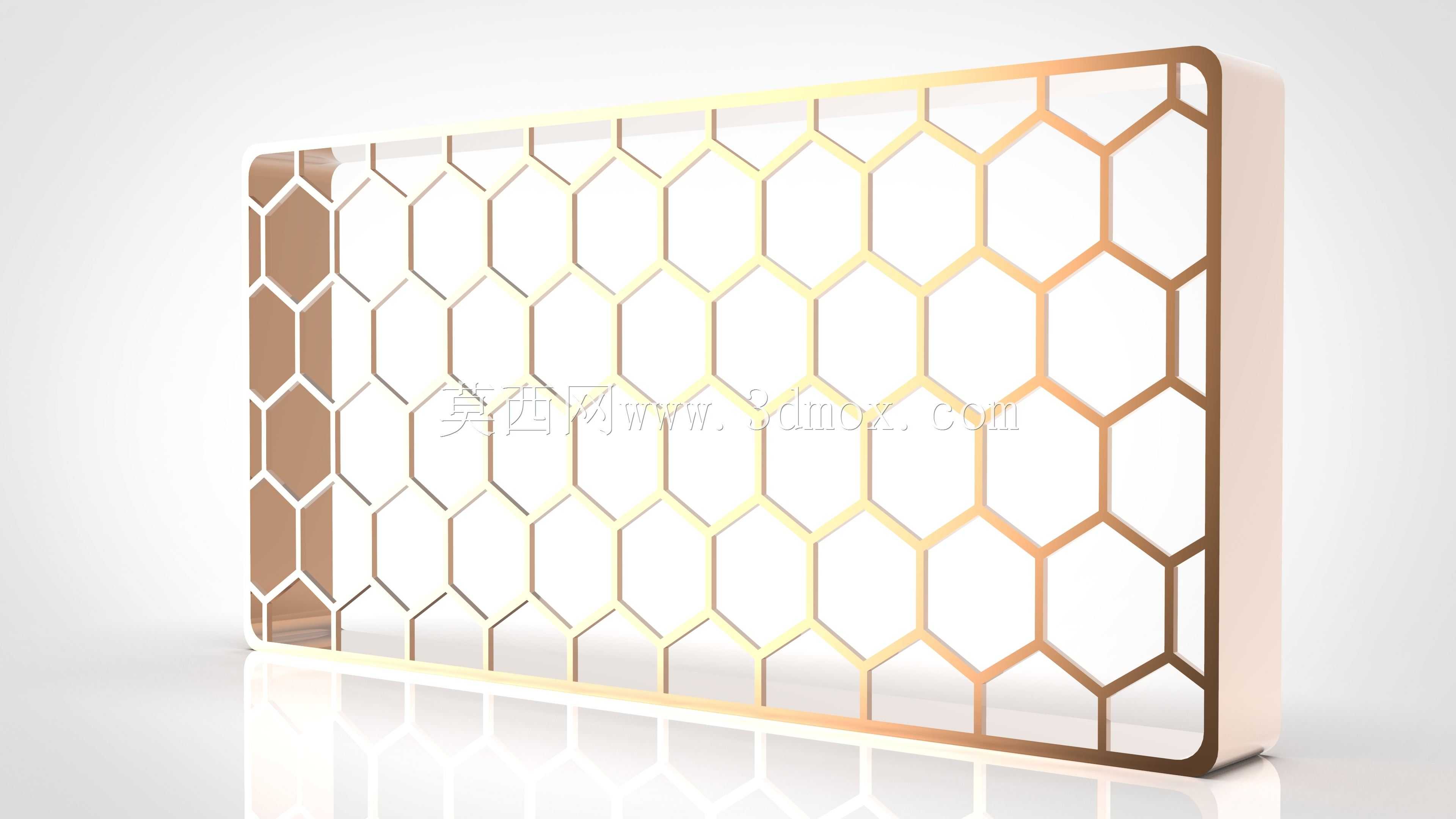

矩形边框平面六边形镂空网格结构件

这类带矩形封闭边框的平面六边形镂空网格，在工业场景里的适配范围很广，最常见的是设备通风防护、物料筛分、流体整流以及轻量化承托场景。做结构设计的时候，首先要考虑安装边界的匹配性，外围的实心边框是核心安装基准，边框厚度要比内部网格筋条厚1.5到2倍，一方面是保证安装时的螺钉锁紧强度，避免边框受挤压变形扯裂内部网格，另一方面是给网格整体提供足够的刚性支撑，避免大尺寸网板在受风压、物料冲击时出现整体翘曲。

内部采用正六边形排布的筋条结构，本质是利用蜂窝结构的力学优势，相同开孔率下，六边形网格的整体抗弯折、抗冲击性能要比方孔、三角孔网格高30%以上，而且筋条受力更均匀，不会出现直角位置的应力集中问题，长期受交变载荷也不容易出现筋条断裂。设计的时候要先确定实际使用场景的开孔需求：如果是用于设备散热通风，要根据通风量要求计算单六边形的内切圆直径，保证有效通风面积满足散热要求，同时筋条宽度要满足防护安全规范，避免手指或者异物伸入设备内部；如果是用于颗粒物料筛分，要根据筛分物料的粒径确定六边形的对边尺寸，边框上要预留压条安装的沉孔位置，方便网板和筛箱的固定密封，避免物料从安装缝隙漏出。

做三维建模的时候，要先确定整体的外形长宽尺寸，匹配安装位的预留空间，边框的宽度一般取10到20毫米，根据网板整体尺寸调整，大尺寸网板的边框可以适当加宽，或者在边框背面增加加强筋，避免运输安装过程中变形。内部六边形网格排布的时候，要注意边缘位置的六边形和边框的衔接，不能出现半截的悬空筋条，所有筋条端部都要和边框内侧实体完全融合，避免出现应力集中的薄弱点。筋条的厚度要根据使用场景的受力情况确定，用于防护的网板筋条可以稍薄，用于物料承托或者筛分的网板，筋条厚度要根据物料的单位面积重量核算，保证满载情况下筋条的挠度在允许范围内，不会出现中部塌陷的问题。另外如果是用于流体整流场景，网格的筋条要做倒圆角处理，减少流体通过时的阻力和紊流，提升整流效果；如果是用于外观装饰场景，边框和筋条的表面要做均匀的壁厚处理，方便后续表面阳极氧化或者喷塑处理，避免出现壁厚不均导致的外观缺陷。
