车床专用快换刀座结构设计

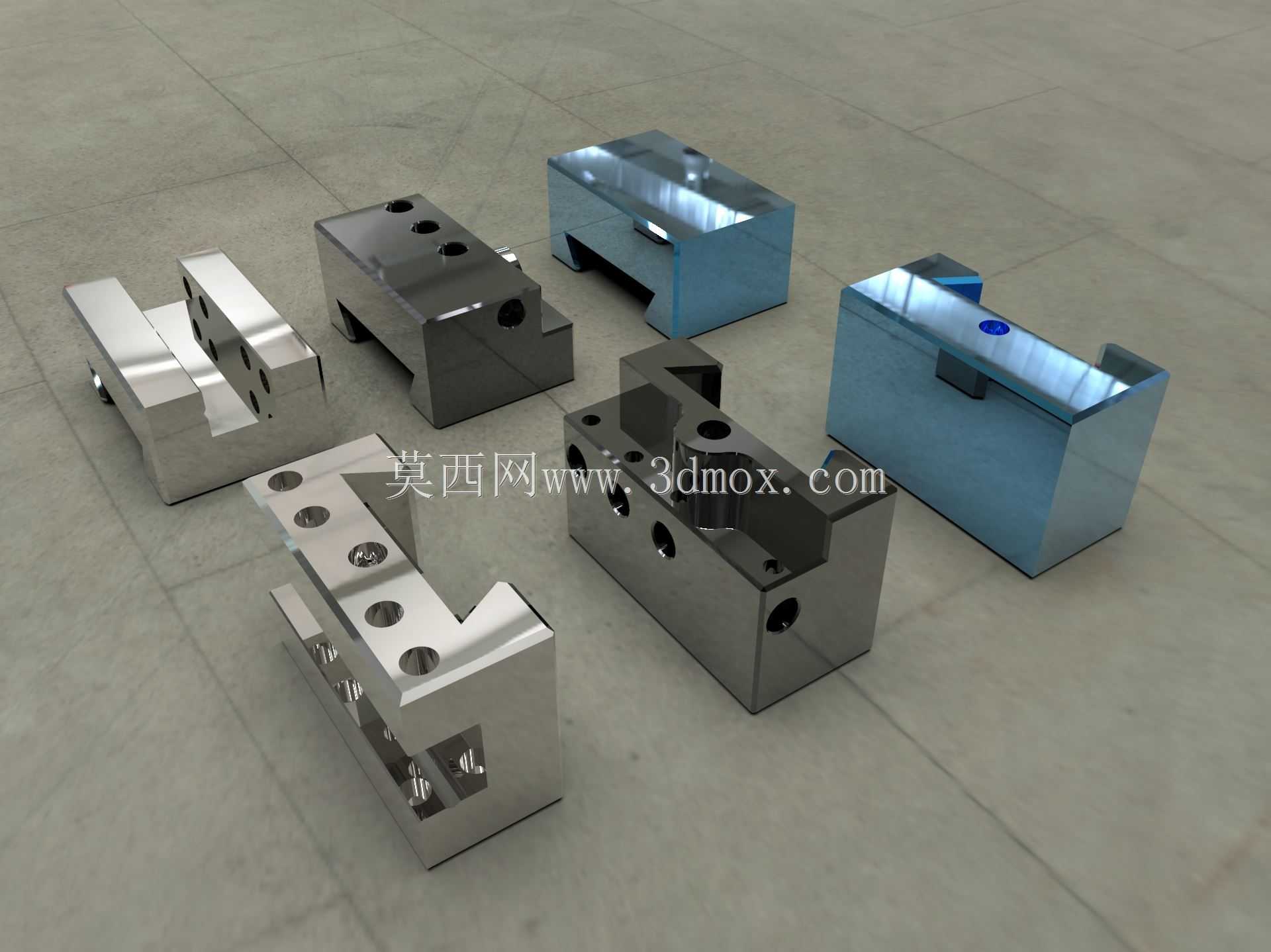

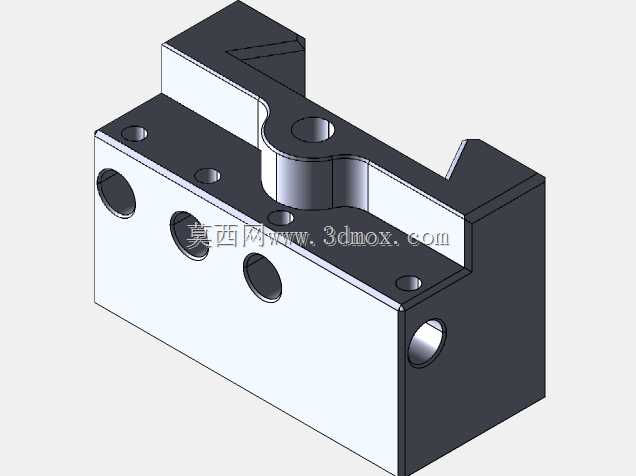

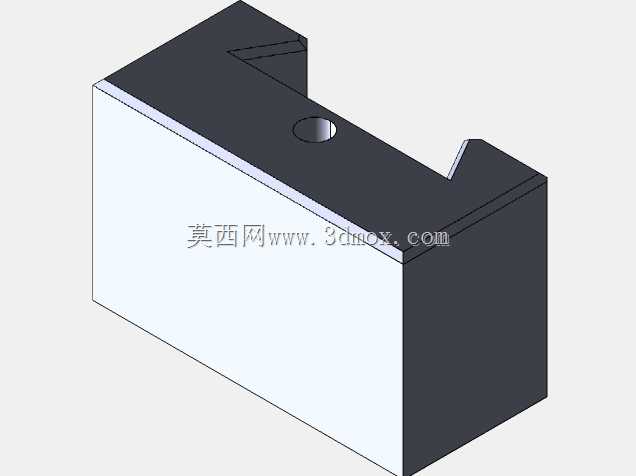

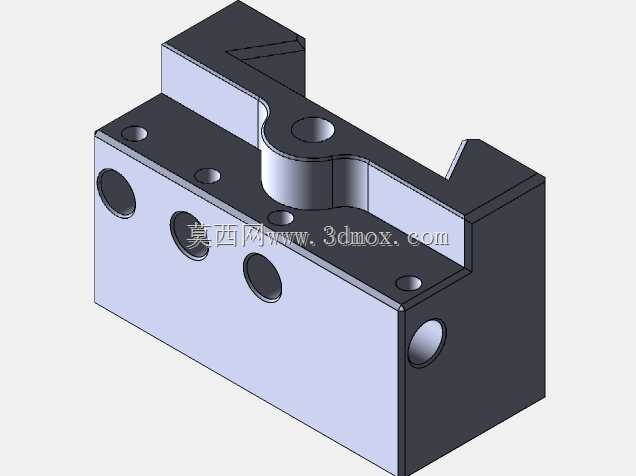

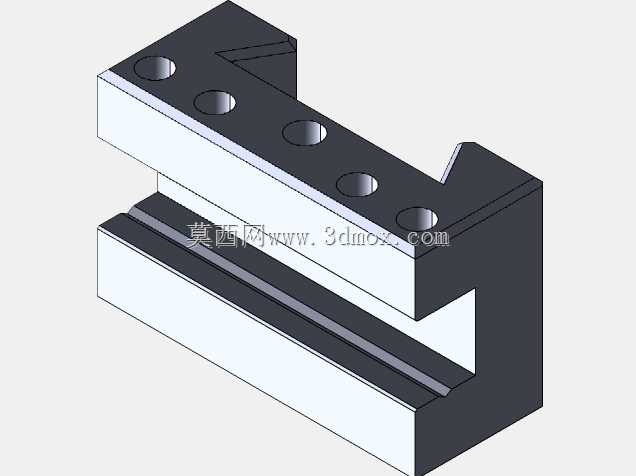

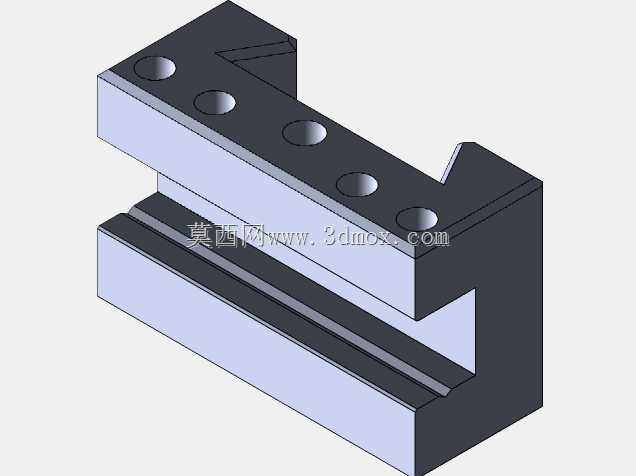

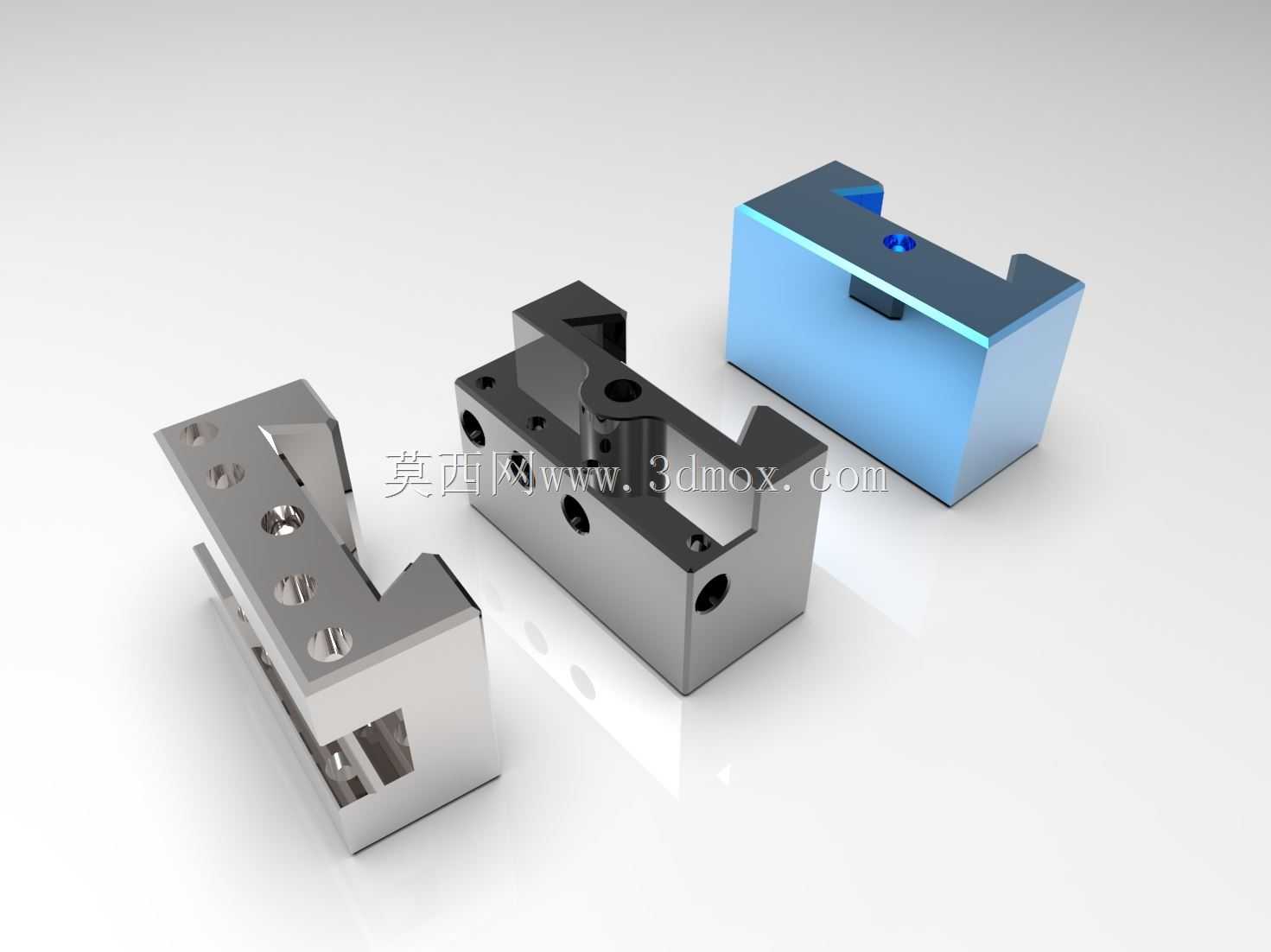

在普通车床的单件小批量加工场景里，频繁换刀、反复对刀一直是占用辅助工时的核心痛点，这套快换刀座正是针对车间现有卧式车床的刀架安装位定制开发，用来替代传统的四方位刀台，大幅压缩不同工序切换时的装夹校准时间。整套刀座采用模块化分体设计，不同的刀体单元分别适配外圆车刀、切断刀、内孔刀、螺纹车刀等常用刀具类型，每个刀座单元都做了统一的定位基准面，和车床中拖板上的安装底座配合时，依靠精密研磨的贴合面与定位销实现重复定位，换刀时不需要重新打表校准刀尖高度与轴向位置，单次换刀时间能从原来的十多分钟压缩到一分钟以内。设计阶段首先匹配了目标车床的刀架安装边界，底座的安装孔位完全适配原刀台的T型槽间距，不需要对车床本身做任何改装，直接替换原有刀架即可使用，整体安装后刀尖高度和车床主轴中心高保持一致，避免了额外垫刀片调整带来的刚性损失。每个刀座单元的刀具装夹槽都根据对应刀具的截面尺寸做了适配，采用侧压螺钉锁紧结构，锁紧力均匀分布在刀体接触面上，重切削时不会出现刀具移位、让刀的问题，刀座主体采用合金结构钢整体铣削成型，关键定位面经过淬火硬化处理，长期反复装拆也不会出现基准面磨损导致的精度下降。从结构细节来看，不同功能的刀座做了差异化的结构优化：外圆车刀刀座预留了足够的排屑空间，避免长切屑缠绕刀体；切断刀刀座做了加厚的支撑侧壁，抵抗切断工序的径向切削力，减少振刀纹；内孔刀刀座做了内伸式的避让结构，保证刀杆伸入工件内孔时不会和孔壁发生干涉。整套刀座的定位配合采用小间隙滑配设计，拆装时只需要松开锁紧压块就能直接取下刀座单元，换上预先装调好刀具的备用刀座即可立刻进入下一道工序，特别适合维修车间、小批量零件加工这类换刀频繁的生产场景，能有效提升车床的实际加工利用率，减少非切削等待时间。刀座的所有外露棱角都做了倒角处理，避免操作时划伤，锁紧螺钉的位置都设置在方便扳手操作的方位，换刀时不需要特殊工具，用普通内六角扳手就能完成锁紧与松开操作，日常维护只需要定期清理定位面的切屑与油污，就能长期保持定位精度稳定。
